[!--downpath--]通過霍爾效應檢測磁場在磁場中的載流導體上出現很想電勢差的現象是24歲的研究生霍爾（EdwinH.Hall）在1879年發覺的，現今稱之為霍爾效應。隨著半導體化學學的迅猛發展，霍爾系數和濁度率的檢測早已稱為研究半導體材料的主要方式之一。通過實驗檢測半導體材料的霍爾系數和濁度率可以判定材料的導電類型、載流子含量、載流子遷移率等主要參數。若能測得霍爾系數和濁度率隨氣溫變化的關系物理實驗 霍爾效應，還可以求出半導體材料的雜質電離能和材料的禁帶間距。在霍爾效應發覺約100年后，美國化學學家克利青(Klausvon)等研究半導體在極低氣溫和強磁場中發覺了量子霍爾效應，它除了可作為一種新型內阻標準，還可以改進一些基本產值的精確測定，是當代匯聚態化學學和磁學令人驚愕的進展之一，克利青因此發覺獲得1985年諾貝爾化學學獎。其后法籍日裔數學學家崔琦(D.C.Tsui)和施特默在更強磁場下研究量子霍爾效應時發覺了分?jǐn)?shù)量子霍爾效應。它的發覺使人們對宏觀量子現象的認識更深入一步，她們因此發覺獲得了1998年諾貝爾化學學獎。用霍爾效應之輩的各類傳感，以廣泛應用于工業手動化技術、檢測技術和信息處理各個方面。

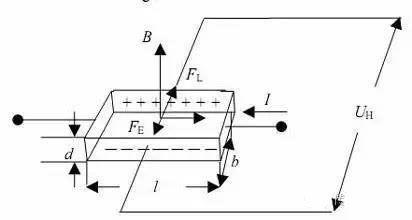

本實驗的目的是通過用霍爾器件檢測磁場，判定霍爾器件自旋類型，估算自旋的含量和遷移速率，以及了解霍爾效應測試中的各類副效應及清除方式。實驗原理?通過霍爾效應檢測磁場霍爾效應裝置如圖2.3.1-1和圖2.3.1-2所示。將一個半導體薄片置于垂直于它的磁場中(B的方向沿z軸方向)，當沿y方向的電極A、A’上施加電壓I時，薄片內定向聯通的自旋(設平均速度為u)遭到洛倫茲力FB的作用，F(xiàn)B=quB(1)無論自旋是負電荷還是正電荷，F(xiàn)B的方向均順著x方向，在磁力的作用下，自旋發生偏斜，形成電荷積累，進而在薄片B、B’兩側形成一個電位差VBB’,產生一個電場E。電場使自旋又遭到一個與FB方向相反的電場力FE，F(xiàn)E＝qE=qVBB’/b(2)其中b為薄片長度，F(xiàn)E隨著電荷累積而減小，當達到穩定狀態時FE＝FB，即quB=qVBB’/b(3)這時在B、B’兩側構建的電場稱為霍爾電場，相應的電流稱為霍爾電流，電極B、B’稱為霍爾電極。另一方面，射氮化物含量為n,薄片長度為d,則電壓硬度I與u的關系為：(4)由(3)和(4)可得到(5)令，則(6)R稱為霍爾系數，它彰顯了材料的霍爾效應大小。
按照霍爾效應制做的器件稱為霍爾器件。在應用中，(6)常以如下方式出現：(7)式中稱為霍爾器件靈敏度，I稱為控制電壓。由式(7)可見，若I、KH已知，只要測出霍爾電流VBB’，即可算出磁場B的大小；而且若知自旋類型(n型半導體多數自旋為電子，P型半導體多數自旋為空穴),則由VBB’的正負可測出磁場方向，反之，若已知磁場方向，則可判定自旋類型。因?yàn)榛魻栃?yīng)構建所需時間很短(10-12~10-14s),因而霍爾器件使用交流電或則直流電都可。指示交流電時，得到的霍爾電流也是交變的，(7)中的I和VBB’應理解為有效值。?霍爾效應實驗中的付效應在實際應用中，伴隨霍爾效應常常存在其他效應。比如實際中自旋遷移速度u服從統計分布規律，速率小的自旋遭到的洛倫茲力大于霍爾電場斥力，向霍爾電場斥力方向偏轉，速率大的自旋遭到磁場斥力小于霍爾電場斥力，向洛倫茲力方向偏轉。這樣致使右側告訴自旋較多，相當于水溫較高，而另左側低速自旋較多，相當于水溫較低。這些縱向溫差就是溫差電動勢VE，這些現象稱為愛延豪森效應。這些效應構建須要一定時間，倘若采用直流電檢測時會為此而給霍爾電流檢測帶來偏差，假若采用交流電，則因?yàn)榻涣髯兓熘率箰垩雍郎?yīng)來不及完善，可以減少檢測偏差。
據悉，在使用霍爾器件時還存在不等位電動勢造成的偏差，這是由于霍爾電極B、B’不可能絕對對稱焊在霍爾片一側形成的。因?yàn)槟壳吧a(chǎn)工藝水平較高，不等位電動勢很小，故通常可以忽視，也可以用一個電位器加以平衡(圖2.3.1-1中電位器R1)。我們可以通過改變IS和磁場B的方向去除大多數付效應。具體說在規定電壓和磁場正反方向后，分別檢測下述四組不同方向的IS和B組合的VBB’,即＋B，+IVBB’=V1-B，+IVBB’=-V2-B，-IVBB’=V3＋B，-IVBB’=-V4之后得到霍爾電流平均值，這樣即使不能清除所有的付效應，但其引入的偏差不大，可以忽視不計。濁度率檢測方式如右圖所示。設B’C寬度離為L，樣品橫截面積為S=bd，流經樣品電壓為IS，在零磁場下，測得B’C間電流為VB’C,依照歐姆定理可以求出材料的濁度率。v?了解霍爾效應原理以及有關霍爾元件對材料要求的知識。?學習用“對稱檢測法”消除付效應影響。?按照霍爾電流判定霍爾器件自旋類型，估算自旋的含量和遷移速率，實驗內容和儀器：QS-H霍爾效應組合儀，小n極，測試儀。?霍爾效應組合儀包括電磁鐵，霍爾樣品和樣品架，換向開關和接線柱，如右圖所示。
?測試儀由電樞恒流源IM，樣品工作恒流源IS，數字電壓表，數字毫伏表等組成物理實驗 霍爾效應，儀器面板如右圖：將測試儀上IM輸出，IS輸出和VH輸入三對接線柱分別與實驗臺上對應接線柱聯接。打開測試儀電源開關，預熱數分鐘后開始實驗。?保持IM不變，取IM＝0.45A，IS取1.00,1.50……,4.50mA，測繪VH-IS曲線，估算RH。?保持IS不變，取IS＝4.50mA，IM取0.100,0.150……,0.450mA，測繪VH-IM曲線。?在零磁場下，取IS=0.1mA，測VB’C(即V?)。·確定樣品導電類型，并求(n,u,?(。·注意事項?測試儀開機、關機前將IS,IM旋鈕逆秒針轉入底，避免輸出電壓過大。·IS,IM接線不可顛倒，以防燒毀樣品。·思考題?若磁場不正好與霍爾器件片底法線一致，對檢測結果有何影響，假如用實驗方式判定B與器件發覺是否一致？?能夠用霍爾器件片檢測交變磁場？......
