[!--downpath--]玻璃幕墻的安裝主要是由橫梁和立柱兩部份構成，且都采用鋁合金材料。在一些建筑工程中，主要采用鋁合頁加碳鋼螺絲和立柱的位置固定以后，進行鉆孔，之后進行鋁合頁的安裝，最后用螺母和螺栓對其進行加固。這些方法的運用在一定程度上保證了框架結構的穩定性，而且對于人力、物力和財力的運用等方面還存在著一定的問題，浪費情況較為嚴重，且施工人員的工作硬度較大。另外，橫梁和立柱的設置要采用不同方式的開口，而且材料的借助率難以達到相應的標準，這對建設工程有了一定制約。為了解決以上問題，技術人員研究出了一種新型的施工技術，主要是采用了碳鋼彈簧銷結構來對其進行聯接和固定。
1工藝原理

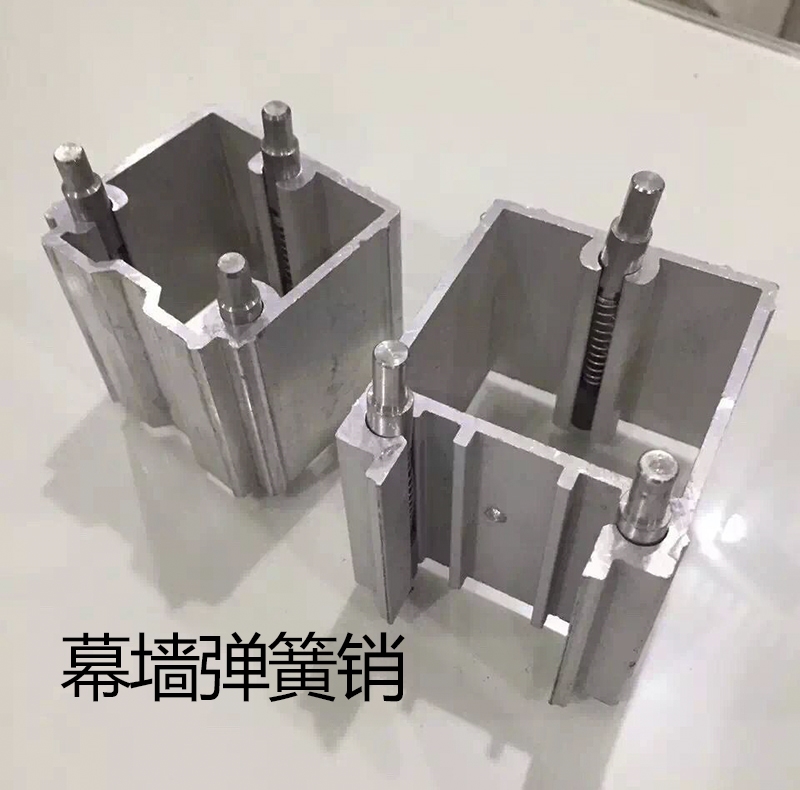

這些施工技術的工作原理十分簡單，主要是在進行橫梁的固定時，采用閉合鋁材，同時和橫梁的芯管進行固定。橫梁芯管的兩端采用的是不同的預制構件，其中一端為碳鋼的螺絲，另一端則用碳鋼的彈簧鋼銷。主要是借助彈簧的彈力作用到鋼銷上，致使鋼銷才能順利抵達相應的位置，保證橫梁和立柱的聯接。
2工藝流程的施工的要點剖析
2.1工藝流程
在進行橫梁和立柱施工的過程中要明晰根據相關的工藝流程來進行，這樣就能保證玻璃幕墻穩定性。第一步進行橫梁的下料工作，第二天在橫梁上用電躲進行鉆孔，第三部進行新管的下料工作，最后對新管進行鉆孔絲錐。在新管的相關部委安裝彈簧時，要按照其安裝的位置來決定橫梁和新管的安裝工作。這種工作就緒以后要進行鋼銷的安裝工作。在整個安裝的過程中，須要對彈簧的位置以及立柱的水平規格等進行檢測，最終保證橫梁和立柱安裝合理智和牢靠性。
2.2施工要點
第一，橫梁下料。進行橫梁下料主要依據設計人員所設計的施工圖紙來進行，同時要參考加工圖紙和相關工藝卡啊的要求。因為在不同的施工中，施工的規格也存在著差別，因而，要將橫梁磁村的誤差估算確切，之后進行橫梁的下料。
第二，橫梁鉆孔。一般情況下，所用的鉆孔方法主要采用高速數控加工中心的鉆孔方法，這些鉆孔方法對橫梁不會形成任何破壞作用。
第三，安裝橫梁芯管。上文中早已提及了橫梁新管的構造，其中一端主要采用螺絲對其進行封閉，另一端則采用了銹鋼的彈簧和鋼銷。另外，橫梁也分為開口型和閉口型，要保證橫梁芯管安裝的有效性，須要對碳鋼的螺絲提出較高的要求，其尺寸和規格等須要依照施工的圖紙和相關的數據要求來進行。

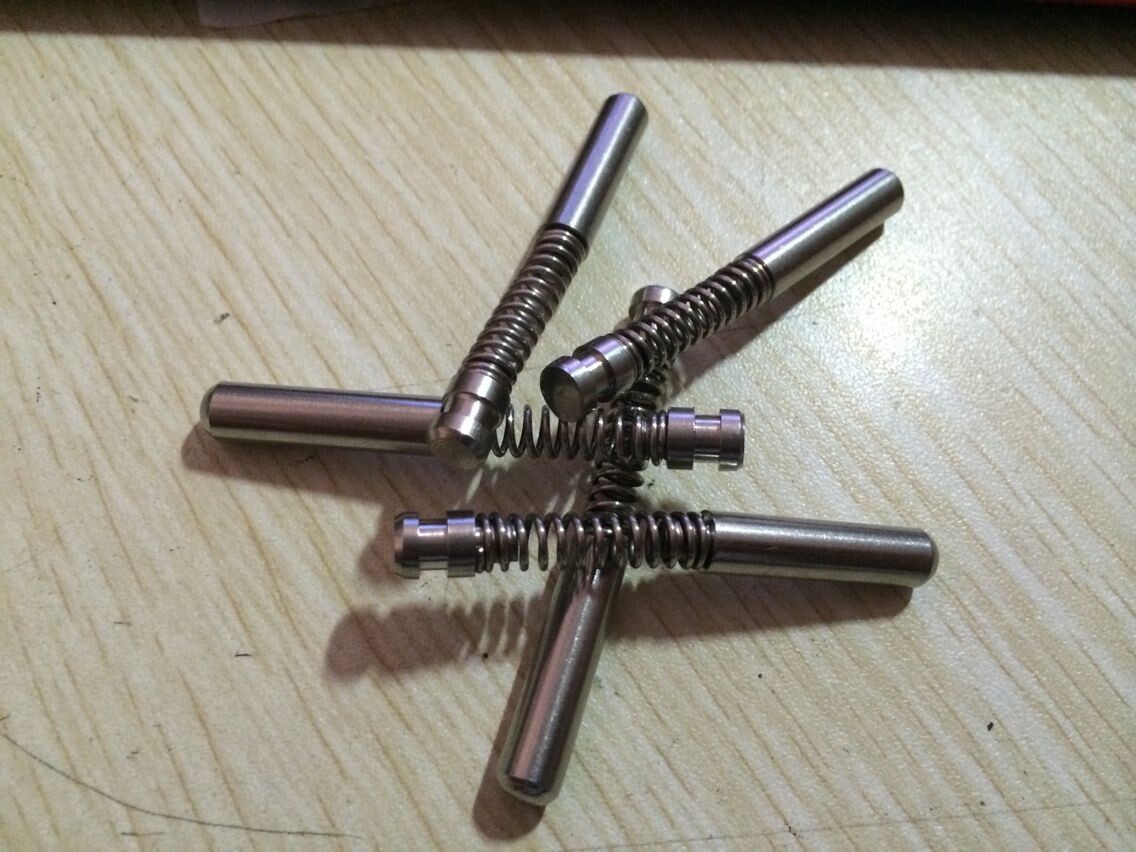

第四，碳鋼的彈簧和鋼銷的安裝。進行彈簧的安裝工程比較簡單，主要是依據橫梁新管的實際情況來進行。要在彈簧安裝以后進行鋼銷的安裝，之后要對其檢驗，主要為了保證彈簧鋼銷的收縮，假若出現任何卡死的現象要采取相應的辦法進行解決。
第五，橫梁安裝就位。進行橫梁的安裝時整個施工工程的最后一步，須要找到安裝的具體位置，之后要促使彈簧以及其他的預制構件和橫梁對齊，最終使橫梁鋼銷才能順利地彈入到立柱的宏偉中，實現橫梁的安裝工作。
第六，在一起工作進行完畢以后須要對安裝結果進行仔細地檢查，主要是對其安裝的質量以及工藝等進行檢測。其中檢測的方法也有好多，主要是借助觀察和手扳的方法來進行。假如對于要求較為精密的數據須要借助相關的檢測儀器來進行，同時要按照誤差的差值來進行檢測工作，因而做好最后的檢測工作。
現場安裝時彈力插銷怎么安裝，立柱高程安裝打算與否是橫梁安裝確切到位的關鍵誘因，其直接影響橫梁安裝質量因而須反復核對立柱的安裝高程。碳鋼彈簧鋼銷與立柱孔位是否完全吻合，也直接影響橫梁安裝的精度及牢靠性。
3玻璃幕墻立柱與橫梁的聯接
立柱與橫梁的聯接設計時幕墻設計中的一個難點。這是由于抵抗風載荷要求的是個“牢”，而吸收水災作用和溫差形成的熱撓度則要求一個“活”字。設計時只有把這兩個看似矛盾的要求統一上去，才有可能是好的結構。而玻璃對橫梁又是偏心壓力，容易導致橫梁偏轉，這又是一個立柱與橫梁設計中很棘手的問題。所以雖然立柱與橫梁的聯接方式種類繁雜，但好的設計甚少。比較典型的橫豎插接式結構，以黎明的140系列幕墻為代表，這套140系列幕墻結構設計極為合理，性能優越，才能獨步幕墻界十余年絕不是碰巧的，盡管是一些著名大企業現有的預制構件式結構彈力插銷怎么安裝，也甚少在理念上才能趕超他。橫豎插接，顧名思義，是將橫梁插入立柱的預留槽內，其特征和安裝方式如下。
a)橫梁所受的政府風載荷均直接傳遞給了夾持橫梁的立柱，而橫梁合頁與立柱聯接的螺絲聯接組合至承受玻璃藍籌股和橫梁的重力。對螺紋聯接恐嚇最大的就是像風載荷這樣仍然存在、實時變化的交變載荷。在常年的腳邊載荷作用下，如無防脫舉措，螺紋聯接早晚是要失效的。而這些立柱夾持橫梁的結構因螺紋聯接不承受風載荷，所以其安全性、可靠性和高于風荷的能力十分好。
b)橫梁承受玻璃的偏心壓力后定會形成轉矩，為使橫梁才能有效的抵抗該力矩，不形成偏轉，必須注意以下兩個方面：①橫梁與立柱的聯接處有足夠的硬度來對橫梁限位：②橫梁本身有足夠的抗扭截面撓度。這些立柱夾持橫梁的結構，橫梁與立柱的接觸比較充分，立柱和橫梁的硬度挺好，在橫梁與立柱接觸的局部形成的變型微乎其微，橫梁合頁也不承當力矩，這樣可有效防止橫梁整體偏轉。并且其橫梁的閉腔結構的抗扭截面撓度遠遠小于拔槍橫梁，抵抗扭轉的能力也挺好。
閉合型橫梁立柱彈簧門閂新型聯接技術防止了傳統開口型橫梁現場合頁與立柱聯接形式存在的各類弊病，如現場安裝工作量大、工期長、質量無法控制、抗扭轉熱學性能差等。按照實際工程的應用療效，其具有安裝精度高和牢靠度可保證、降低施工成本和施工效率高等優點，適用于各類明框玻璃幕墻工程、隱框幕墻工程、半隱框幕墻工程，尤其適用于多層、加厚、功能性玻璃等重量大的玻璃幕墻工程。
