[!--downpath--]A、正弦波形成方案：
1、較低頻率的正弦波可采用單片機形成余弦調制的PWM波，其后聯接積分電路實現。
2、采用運算放大器和RC阻容電路實現，RC正弦波振蕩電路
3、采用RLC諧振選頻網路實現
RC正弦波振蕩的組成與工作原理-百度文庫
B、方波形成方案：
1、采用555時基電路實現，可以555定時器形成方波，假如對信噪比要求不這么精確的話。
2、采用門電路（反相器）及RC（也可附加晶振）實現對輸入正弦波三角波整形得到方波
3、采用單片機定時器實現，單片機軟件編程用定時器，控制高低電平就可以。
4、采用正弦波經過運算放大器（比較器LM311）和RC阻容電路實現
C、三角波形成方案：
1、主要方式是采用方波+積分器實現。
軟件形成正弦波，過零比較就可以先下來方波，方波再用積分電路可以形成三角波

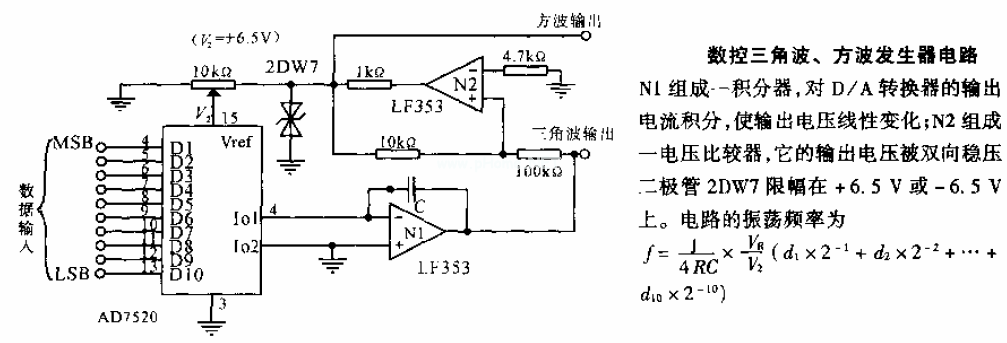

D、正弦波/方波/三角波共同方式：采用DDS或訊號發生器專用芯片可實現上述三種訊號。
1.直接數字式頻度合成器（）DDS芯片直接就可以形成正弦波和方波，這個不用原理啊
基于的多功能訊號發生器設計-百度文庫
DDS芯片資料
一、555定時器形成方波
二、反相器+RC=遲緩比較器形成方波的電路

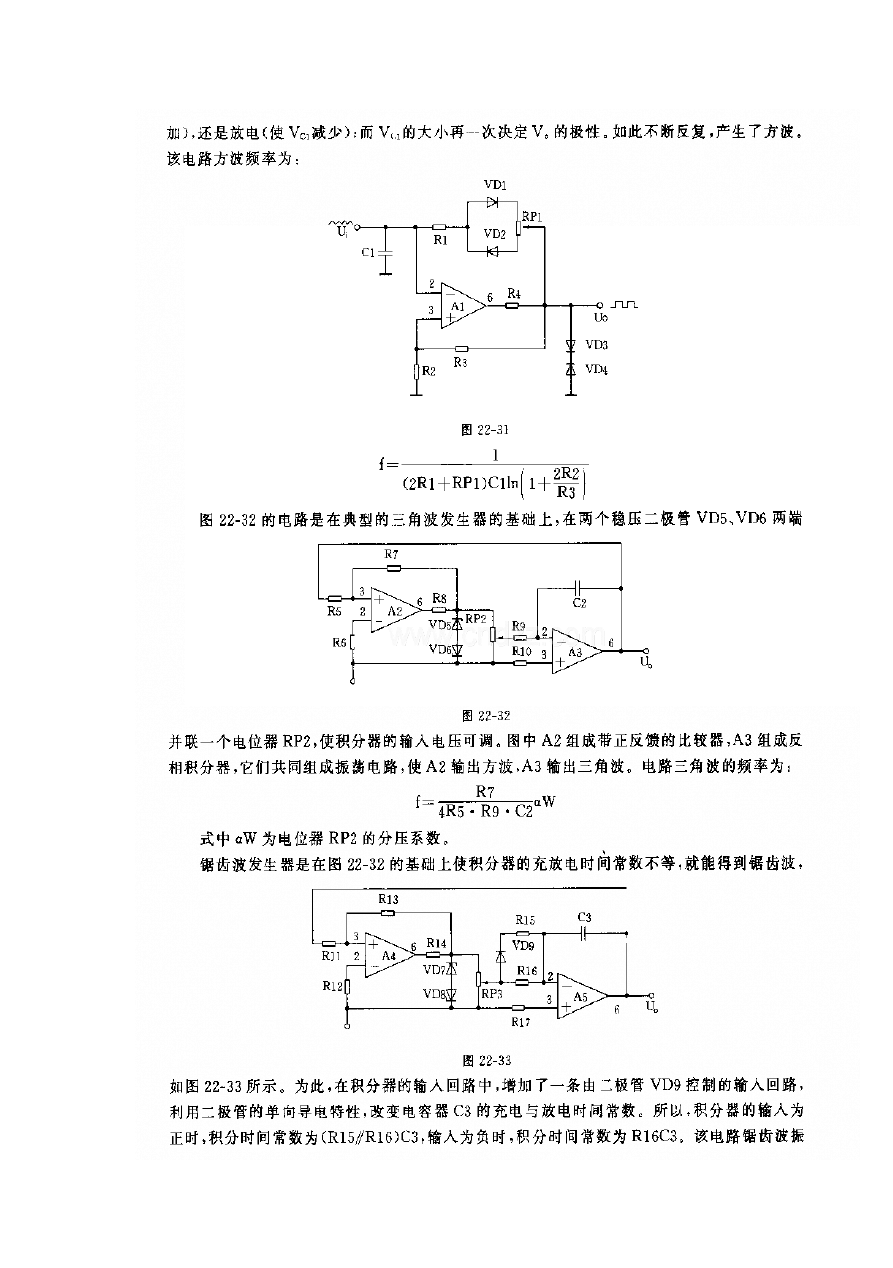

反相器和RC形成方波的電路
通過控制滯回比較器的上下限，調節方波轉矩。
電路的回落頻度f(wàn)是0.3/【C（R1+Rp1/2）】
圓形波形成電路如圖所示，它是在遲緩比較器的基礎上，把輸出電流經Rf、C反饋集成集電極的反相端。在集電極的輸出端引入限流內阻R和兩個穩壓管而組成的單向限幅電路。
2．工作原理
在接通電源的頓時，圖XX_01電路的輸出電流究偏于正向飽和還是負向飽和，純屬碰巧。設輸出電流偏于負飽和值，即
時，則集成集電極同相端的電流為
而
時電容反向充電，vc由零變負。在Vc低于Vp之前，不變。當Vc增長到略高于Vp時，Vo從–Vz跳變到+Vz。與此同時，Vp由
變?yōu)?span style="display:none">GYr物理好資源網(原物理ok網)
三、產生正弦波
常見模擬電路設計一（含仿真）：方波、三角波、正弦波的相互發生_電磁場與無線技術的博客-CSDN博客形成方波的原理
一、總體設計方案
二、單元電路設計和原理說明2.1、方波發生電路
波形發生電路可以由集成集電極芯片構成運算電路來實現。
第一步的方波發生電路，可以由滯回比較器和RC電路構成，如圖
采用通用集電極LM324芯片進行設計，C1和R1組成RC電路，而R2和R3以及LM324構成滯回比較器。D1、D2的作用是穩壓。
通過控制滯回比較器的上下限，調節方波信噪比。
電路波形如下
2.2、三角波發生電路
三角波發生器就是借助集成集電極構成積分器，之后對方波訊號進行運算，如圖
其中R4和C2的值要經過估算，否則輸出波形會出現失真
問：請問方波弄成正弦波必須先弄成三角波嗎？
答：混頻
問：方波和正弦波之間如何互相轉換？
方波傅立葉變換成多個正弦波，再低通混頻
問：想讓正弦波轉換成三角波怎樣弄呢？
答：復雜的形式是PLL，盡管很直接，但太過復雜積分電路并聯電阻計算，須要用到數字訊號處理的知識；
簡單的方法是先把正弦波用滯回比較器弄成方波，再用積分電路弄成三角波積分電路并聯電阻計算，注意變換過程中的幅度、相位就好！
其波形如圖
2.3、正弦波發生電路
由傅里葉變換展開三角波訊號
可知，在三角波頻度固定或則變化較小（3倍以內變化）的時侯，可以通過低通混頻器得到正弦波，此檢波頻度應當小于基波頻度而大于三次紋波份量頻度。
問：如何可以得到上下限相等的三角波呢，有時侯會離x軸有偏斜
答：把參考電平（地）適當?shù)匾莆皇亲詈?jiǎn)單的解決辦法
電路圖如下
在50Hz三角波時波形如下
三、元元件的選擇及相關數據、參數
核心芯片集成集電極選擇了LM324通用集電極
四、總體電路原理圖和工作原理說明
總體電路如下
從左到右依次為方波發生部份，三角波發生部份，正弦波發生部份。
方波發生部份由LM324構成的滯回比較器和RC電路構成；
三角波發生部份是LM324構成的積分運算電路；
正弦波發生部份則是LM324構成的低通混頻器。
方波形成的原理是RC電路波形在滯回比較器的選擇下輸出方波；
三角波形成原理是對方波進行積分運算得到三角波；
正弦波形成原理是，由于依據傅里葉變換，三角波可化為正弦波之和，所以很容易通過低通混頻器得到正弦波，混頻器的頻度應當小于基波頻度大于三次紋波份量頻度。
最終得到的三個波形
方波，三角波，正弦波的波形峰值，有效值和平均值之間的關系
有效值即均方根值：一個周期內做功大小=有效值電流（直流電流）的做功大小
正弦波它們之間的關系是Vpp=2Vp=2√2Vrms
方波二者相等，三角波峰值是有效值的二倍
