本課題詳細介紹了表頭的特點、儀表修改的方法以及修改后表頭與儀表讀數、偏差的關系。基礎電工實驗模式過于固定，需要靈活考核，所以一般都會涉及到儀表的修改。儀表的修改是電工實驗的基礎內容，也是高考的重要組成部分。

一

標頭

常用的電壓表、電流表均由表頭G改裝而成。

表頭的本質是一個小型磁電式電流表，指針偏轉的角度θ與電流強度成正比，因此表頭的表盤刻度是均勻分布的。

電流表G的電阻Rg稱為電流表的內阻。指針偏轉到最大刻度時的電流Ig稱為滿量程電流。電流表G通過滿量程電流時，其兩端產生的電壓Ug稱為滿量程電壓。三者遵守歐姆定律Ug=IgRg

（1）表G為小量程電流表，流過R的電流即為表G的讀數I，因此可直接用來測量電流。

（2）若內阻Rg已知，則表頭兩端的電壓U=IRg，因此表頭G實際上可以看作是一個小量程電壓表，可以用來測量電壓。

電流表改裝成電壓表

其實，不只是表頭如此，電流表、電壓表也都有這個特性，如果知道內阻，電流表可以當做電壓表使用，電壓表可以當做電流表使用。

【注意】

此時，電阻R兩端的電壓是根據歐姆定律計算出來的，而不是直接從儀表G的刻度盤上讀出的；如果需要直接從刻度盤上讀出電壓U，我們只需要修改刻度盤（改變數字和單位）即可

【例】設電流表滿偏電流Ig=3mA，內阻Rg=100Ω，滿偏電壓Ug=0.3V，則

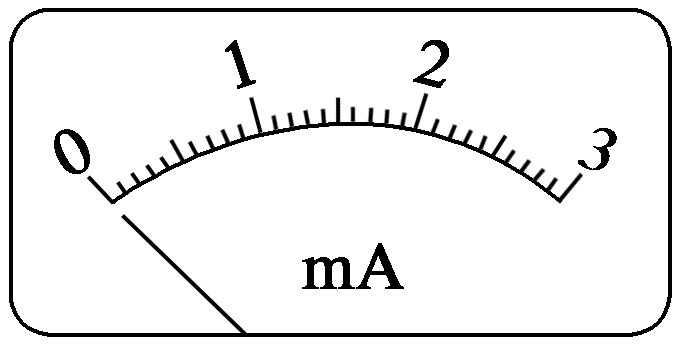

用作電流表時的表盤如圖所示

電流表改裝成電壓表

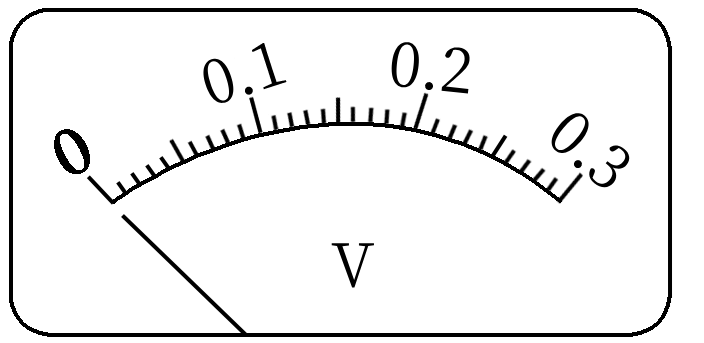

用作電壓表時的表盤如圖所示

電流表改裝成電壓表

二

具體修改方法

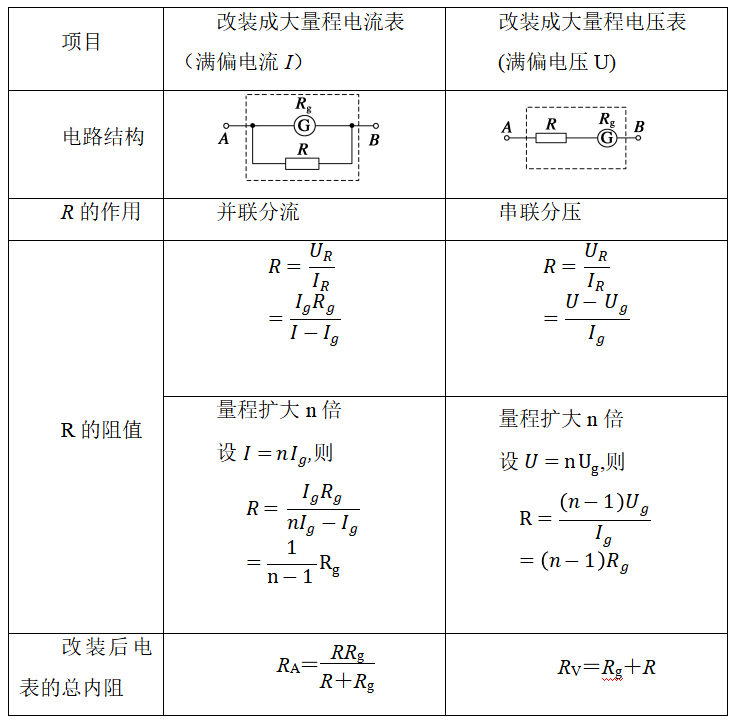

表G的滿偏電壓Ug和滿偏電流Ig一般較小，無論用來測電流還是電壓電流表改裝成電壓表，一般不能直接測量，需先擴大量程，即改造一下。

當測量較大電壓時，應串聯一個大電阻，對電壓進行分壓，變成大量程電壓表；當測量較大電流時，應并聯一個小電阻，對電流進行分流，變成大量程電流表。

電流表改裝成電壓表

三

指示和偏角

電流表（電壓表）的讀數取決于表頭G和電阻器R的總電流（總電壓）。

電流表（電壓表）的偏轉角取決于流過表頭G的電流（偏轉角θ與電流強度成正比）

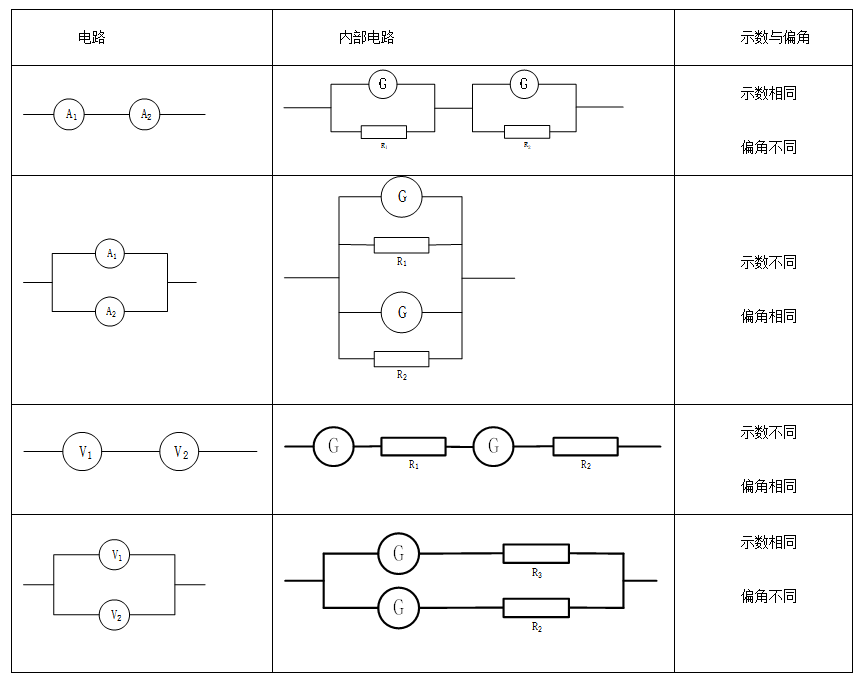

【例】將四塊相同的小量程電流表G（表頭）改裝成兩只電流表A1、A2和兩只電壓表V1、V2。已知電流表A1的量程大于A2的量程，電壓表V1的量程大于V2的量程。改裝后，按圖示接法接入電路電流表改裝成電壓表，比較各接法下的表頭讀數和偏轉角θ。

分析：

電流表A1的量程大于A2的量程，所以R1

電壓表V1的量程大于V2的量程，所以R1>R2。

電流表改裝成電壓表

實踐

1、某電流表的滿載偏置電流為Ig=1mA，內阻為200Ω，下列說法正確的是？

A、若要將其轉換成量程為0.5A的電流表，應在電流表上串聯一個約0.4Ω的電阻。

B、若要將其轉換成量程為0.5A的電流表，應在電流表上并聯一個約0.4Ω的電阻。

C.要將其轉換為3V范圍的電壓表，應在電流表上串聯一個2000Ω電阻。

D.要將其轉換為3V電壓表，應在電流表上并聯一個2000Ω電阻。

2、（多選）如下圖所示，電路A、B均由靈敏電流表G和可變電阻器R組成，已知靈敏電流表的滿載偏置電流Ig為2mA，內阻Rg為300Ω，下列哪項表述是正確的？

A.儀表A為電流表，當R增大時，量程增大。

B.表B為電壓表，當R增大時，其量程增大。

C.在圖A中，如果修改后的電流表的量程為0.6A，則R=0.5Ω

D.在圖B中，如果修改后的電壓表的量程為3V，則R=1200Ω

電流表改裝成電壓表

3、如下圖所示，某同學將靈敏儀表G改裝成雙量程電流表、電壓表，儀表G的額定電流為250μA，內阻為480Ω。

（1）當兩端AB、AC均使用時，取數值較大的電流量程（填“兩端AB”或“兩端AC”）；

（2）設接在交流電兩端時的量程為1mA，則R1+R2=Ω，對應電流表的內阻為Ω；

（3）若接AD時電壓表量程為5V，則R3 = Ω。

電流表改裝成電壓表

如果你還是不明白

那就來魯教育吧！

電流表改裝成電壓表

學習熱線：(盧老師)

校區地址：東街吉津巷新華書店旁第四中學（市中心醫院正對面3樓）

新第五大道東門對面（中國移動內30米）

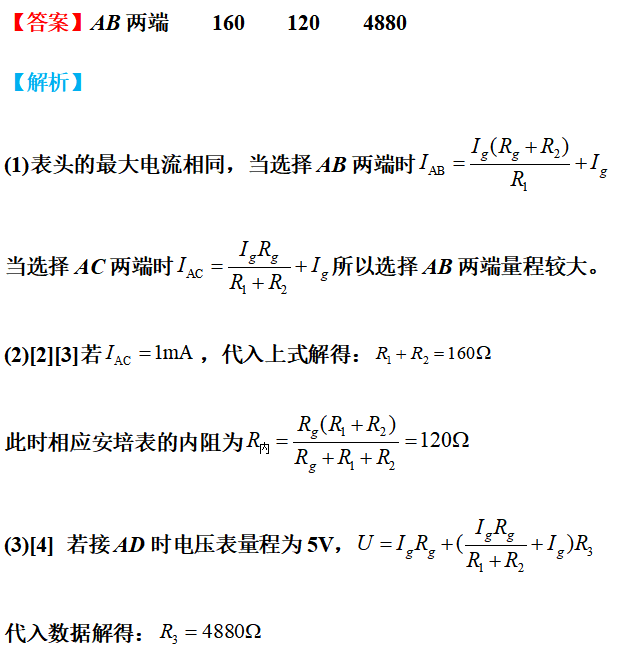

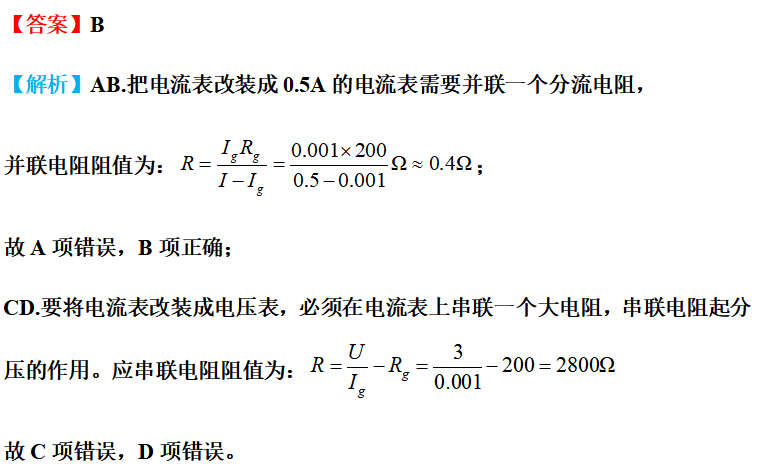

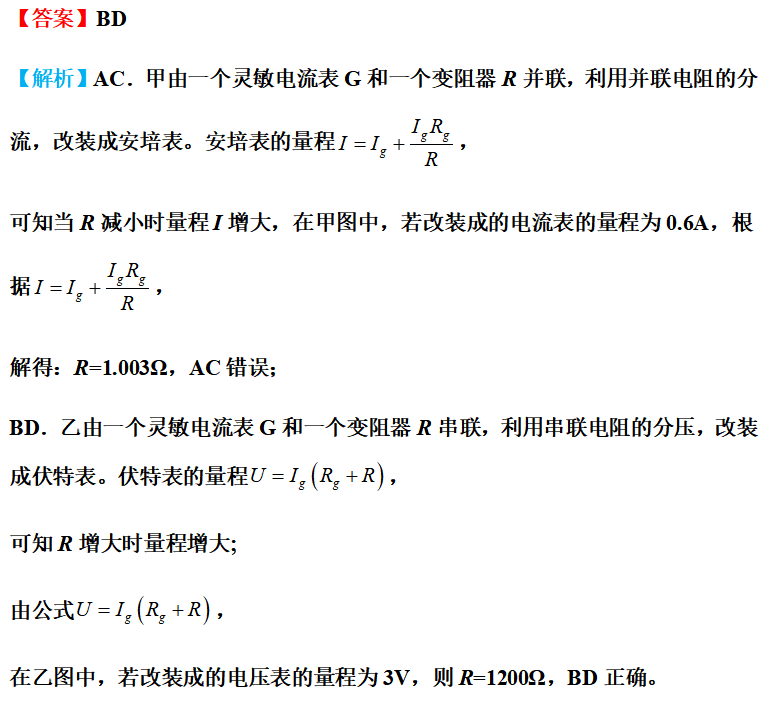

參考答案

電流表改裝成電壓表
