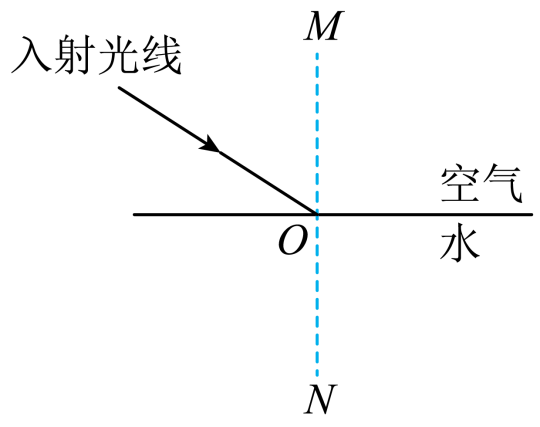

八年級下冊化學期終專項備考——作圖題1．按要求做題1．根據題目中的要求畫圖．(1)請在甲圖上畫出電纜線桿的影子（用陰影表示）．(2)如圖乙所示為“坐井觀天”的示意圖，設點E為烏龜的鼻子，請借助光的直線傳播知識畫出它能看見天空的范圍（用陰影表示）．2．室外一盞電燈通過木板隔墻上的兩個小洞，透出兩條細小光束如圖所示，請按照這兩條光束的方向確定室外電燈的位置．（保留畫圖痕跡）3．如圖所示．OB是經平面鏡反射的一條光線，請你畫出它的入射光線，并標出入射角的大小．4．單車的”尾燈”是由許多很小的角反射器組成的，角反射器雖然就是兩個互相垂直的平面鏡，如圖所示．請在圖上確切畫出所給入射光線經兩平面鏡反射后的反射光線。5．如圖所示，考古人員須要對一口古井進行清除。為了解決照明問題，請你幫她們把太陽光反射到井里，并能垂直點亮井底。6．如圖所示，S是一個發光點，S7是它在平面鏡中成的像，SA是S發出的一條光線，請在圖中畫出平面鏡的位置和SA經平面鏡反射后的光線．7．如圖是人眼看到A物體在平面鏡中的像A'的示意圖，請確定物體A的位置并畫出入射光線.8．如圖所示，分針的表針是9時，請畫出表針在平面鏡中所成的像．（保留畫圖痕跡）9．如圖所示，電視遙控器對著天花板也能遙控電視機，圖中從A點發出的光經天花板MN反射后射人電視機的接收窗口B，試畫出其光路圖．10.如圖所示，小明借助一塊平面鏡使此時的太陽光水平射入隧洞內，請你通過畫圖畫出平面鏡并標出反射角的度數．11.如圖所示，CD是從某一光源S發出的，它是入射光線AB的反射光線，EF是從光源S發出的另一條入射光線在同一鏡面上的反射光線，畫出平面鏡和光源S的位置．12.如圖所示，請畫出物體AB在平面鏡中所成像A‘B‘．（保留畫圖痕跡）13．如圖所示，一束光線與水平面成45。照射，在圖中畫出這束光線射到海面后的傳播路徑．14.如圖所示，OA'是光線AO的折射光線初二物理平面鏡成像作圖題，請在圖中大致畫出入射光線BO的折射光線．15.如圖所示初二物理平面鏡成像作圖題，畫出光線SA經水池壁反射后的反射光線和該反射光線射出海面后折射光線的大致方向．16.如圖所示，為光從空氣斜射入水的光路圖，請在圖中畫出界面和法線的位置．17.如圖所示，在平淡的海邊有一盞路燈標記為S，潛水愛好者在水下E處見到路燈的像為S'.請畫出水下E處的人聽到路燈S的光路圖，并依照平
