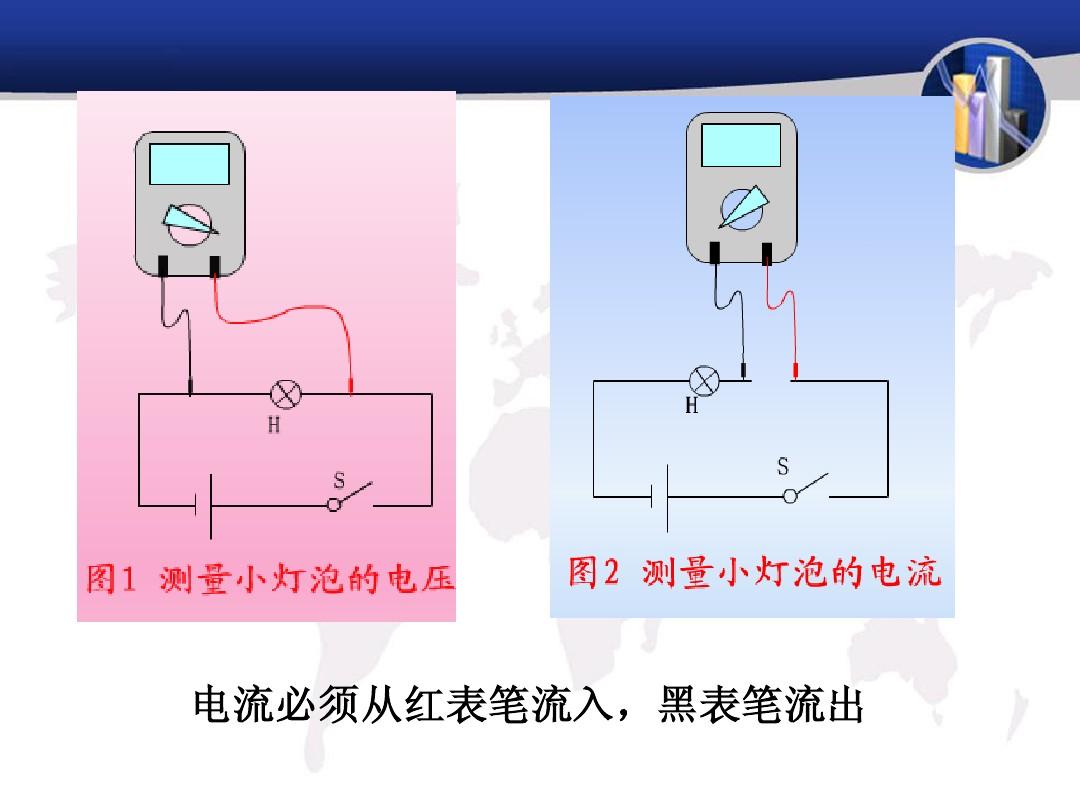

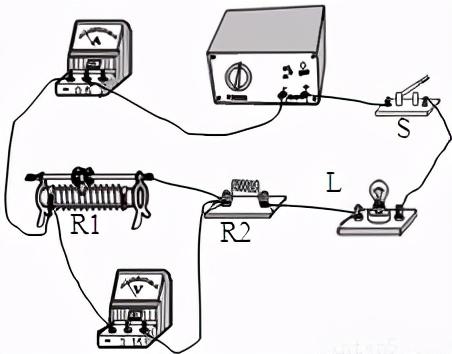

1、如圖所示，電源電壓始終為24V，小燈泡規格為“6V 3W”，滑動變阻器R1的最大阻值為60Ω，定值電阻R2的阻值為12Ω。 電壓表使用的范圍是0~15V滑動變阻器的接法，電流表使用的范圍是0~0.6A。 要求開關閉合后，兩個電表的指示不超過選定范圍，燈泡工作正常（假設燈絲電阻不變）。 下列說法正確的是（ ）
A、連接電路的滑動變阻器阻值允許調整范圍為24Ω～60Ω
B． 滑動變阻器的滑片運動過程中，電壓表變化的絕對值與電流表示的比值始終為12Ω。
C、定值電阻R2消耗的最大電功率為4.32W。
D． 電路總功率從9W到12W不等
2、如圖所示，電源電壓始終為5V，電壓表量程為“0~3V”，電流表量程為“0~0.6A”，滑動變阻器規格為“20Ω 1A”，小燈泡標有“3V 1.8W”，閉合開關，如果電路安全（不管燈絲電阻如何變化），則下列說法正確的是（）
A、滑動變阻器阻值允許調整范圍為0~20Ω B、電流指示數變化范圍為0.1A~0.6A
C、電壓指示數字變化范圍為1V～3V D、小燈泡最小功率為1W

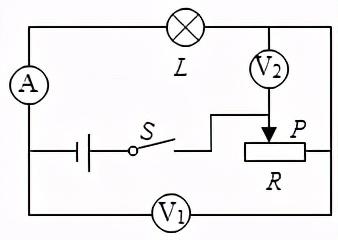

3、如圖所示，電源電壓為6V，保持不變。 忽略溫度對燈絲電阻的影響，合上開關S。在保證各部件安全的情況下，將滑動變阻器的滑塊向右調節。 下列分析中正確的是（ ）
A、電流表A指示變大，電壓表V2指示變大。 B.小燈泡與滑動變阻器并聯
C、小燈泡變亮 D．當電壓表V1讀數為3V時，小燈泡與滑動變阻器的電功率相同。

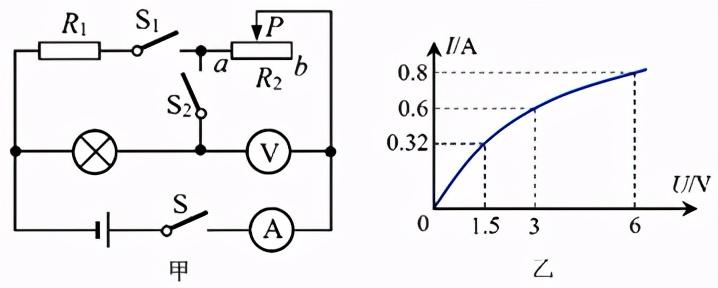

4、如圖A所示滑動變阻器的接法，電源電壓不變，R1=15Ω，滑動變阻器R2標注“5Ω 1A”。 當R2的滑塊P位于b端，僅開關S、S1閉合時，電流表指示0.3A。 當R2的滑塊P位于a端，S、S1、S2同時閉合時，燈泡正常點亮。 當滑塊P位于b端且僅開關S和S2閉合時，電壓表指示3V。 圖 B 是燈泡的電流-電壓圖像。 下列說法正確的是（）
A、電源電壓3V B、當R2的滑塊P位于b端，僅開關S、S2閉合時，燈泡功率為1.8W
C、燈泡正常發光時，燈絲電阻為5Ω。
D． 僅閉合開關S和S1時，電壓表的指示范圍變化：1.5V～6V
