摘要：在馬達測試中啟動電壓測試被視為必不可少的測試環節，因?yàn)轳R達啟動時的沖擊電壓幅值較大，除了會極大的減短馬達的使用壽命，同時也會對電網形成極大影響，為此工程師在馬達測試過程中必須確切測試馬達啟動電壓，以采取確切的應對舉措，但是你真的確切測試過啟動電壓?jiǎn)?？你真的了解它嗎?span style="display:none">7yM物理好資源網(原物理ok網)
一、什么是啟動電壓
啟動電壓是指家電設備（感性負載）在剛啟動時的沖擊電壓，是馬達或感性負載通電頓時到運行平穩的短暫時間內的電壓變化量，這個電壓通常是額定電壓的4-7倍，國家規定，為了線路的運行安全及其它電氣設備的正常運行，大功率的底盤必須改裝啟動設備，以減少啟動電壓。
圖1啟動電壓電壓-怠速
二、啟動電壓特性
通常不同類型的馬達具有不同的啟動電壓特性，例如：鼠籠式異步馬達啟動啟動電壓通常是4～7倍，并且不是絕對的。不過通常要求馬達的起動電壓不能超過其額定電壓的2～5倍。馬達功率超過30kw的電動機不適宜頻繁啟動，由于30kw以上馬達啟動電壓通常為額定電壓的6－7倍，頻繁啟動會降低馬達溫升，導致失火馬達的可能。并且啟動方法也會對啟動電壓形成較大影響，例如：直接啟動，啟動電壓可達額定電壓的10~30倍。
三、如何確切測試啟動電壓
1.用示波器來測。在馬達啟動回路中安裝一個鐵損比較大（可依照馬達的功率，或廠家提供的參數選擇）電壓互感器，電壓互感器的二次定子接入示波器電路啟動瞬間電流過大，即可檢測。
2.用故障錄波裝置來測。在馬達啟動回路中安裝電壓互感器，電壓互感器的二次定子接入故障錄波裝置，在馬達啟動過程中啟動錄波，即可檢測。
3.用便攜式電能質量剖析儀來測。在馬達啟動回路中安裝電壓互感器，電壓互感器的二次定子接入便攜式電能質量剖析儀，在馬達啟動過程中檢測。
4.用高檔馬達測試系統來測試，通過設置測功機傳感鐵損和同步源等參數，能確切保證參數檢測的確切性。
在測試時因?yàn)閱?dòng)電壓時間較短，要想精確測試啟動電壓必須保證短時間足夠的取樣點，保證一個高的更新率，高檔馬達測試系統，集成高檔測功機，10ms數據更新率才能精確保證檢測精度，確切捕捉最大峰值電壓，進行半波有效值剖析。
四、減小啟動電壓的方法
常見的降低啟動電壓的啟動方式有直接啟動，串內阻啟動，自藕變壓器啟動，星三角減壓?jiǎn)?dòng)及變頻器啟動的方式來減少對電網的影響。
u直接啟動
直接啟動就是將電動機的轉子定子直接接入電源,在額定電流下起動,具有起動扭矩大、起動時間短的特性,也是最簡單、最經濟和最可靠的起動方法。全壓起動時電壓大，而起動力矩不大，操作便捷，起動迅速，而且這些啟動方法對電網容量和負載要求比較大，主要適用于1W以下的馬達啟動。
u串內阻起動
馬達串內阻啟動,也就是降糖啟動的一種方式。在啟動過程中，在轉子定子電路中串聯內阻電路啟動瞬間電流過大，當啟動電流通過時，就在內阻上形成電壓降，降低了加在繞組定子里面的電流，這樣就可以達到降低啟動電壓目的。
u自耦變壓器啟動
借助自耦變壓器的多抽頭減壓，既能適應不同負載起動的須要，又能得到更大的起動力矩，是一種常常被拿來起動較大容量電動機的減壓起動方法。它的最大優點是起動力矩較大，當其定子抽頭在80%處時，起動力矩可達直接起動時的64%，但是可以通過抽頭調節起動力矩。

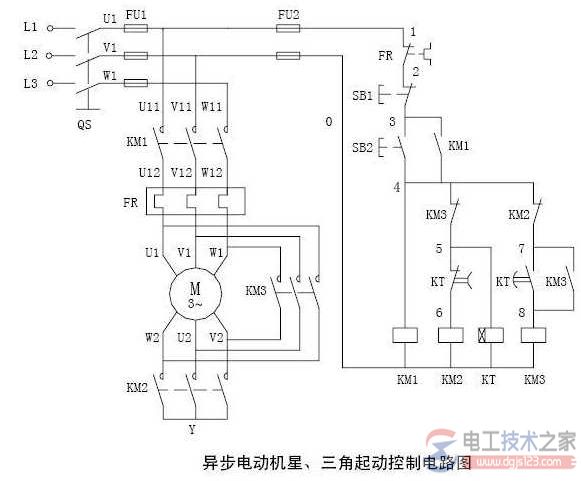

u星三角減壓?jiǎn)?dòng)
對于正常運行的轉子定子為三角形接法的鼠籠式異步電動機來說，假如在起動時將轉子定子接成星形，待起動完畢后再接成三角形，就可以減少起動電壓，減少它對電網的沖擊。這樣的起動方法稱為星三角減壓起動，或簡稱為星三角起動(y-δ起動)。采用星三角起動時，起動電壓只是原先按三角形接法直接起動時的1/3。在星三角起動時，起動電壓才2—2.3倍。這就是說采用星三角起動時，起動力矩也降為原先按三角形接法直接起動時的1/3。適用于無載或則輕載起動的場合。而且同任何別的減壓起動器相比較，其結構最簡單，價錢也最實惠。除此之外，星三角起動方法還有一個優點，即當負載較輕時，可以讓電動機在星形接法下運行。此時，額定力矩與負載可以匹配，這樣能使電動機的效率有所提升，并因之節省了電力消耗。
u變頻器啟動
變頻器是現代電動機控制領域技術濃度最高，控制功能最全、控制療效最好的馬達控制裝置，它通過改變電網的頻度來調節電動機的怠速和占空比。由于涉及到電力電子技術，微機技術，因而成本高，對維護技術人員的要求也高，因而主要用在須要調速而且對速率控制要求高的領域。
五、總結
啟動電壓作為馬達測試過程中一個重要環節，他的確切檢測極大的決定了馬達啟動結構，直接影響著馬達壽命和對電網的影響。為了更好的檢測啟動電壓，工程師也必須選擇更高刷新率的儀器，保證才到足夠的點。致遠電子的集成高檔功率剖析儀，擁有10ms數據更新率，5MHz的帶寬，2MS/s的取樣率，還能極大的保證數據的確切度以及波形的真實性，助工程師快速確切的捕捉啟動電壓。
