剛學完歐姆定律的九年級學生，會碰到另一類必考的電學題，這類題在中考試卷里常出現，絕大多數初中生碰到它，都會不由自主地害怕，甚至毫無辦法！
這類電學題就是與歐姆定律相結合的“I-U圖像題”
主要有兩種題型。

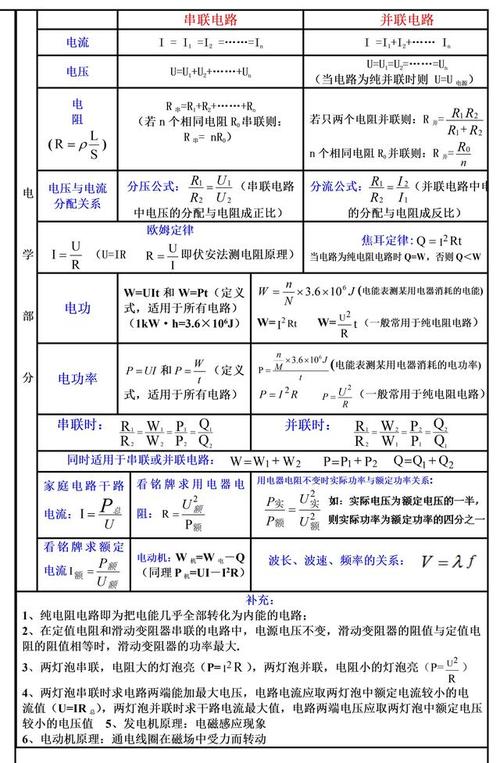

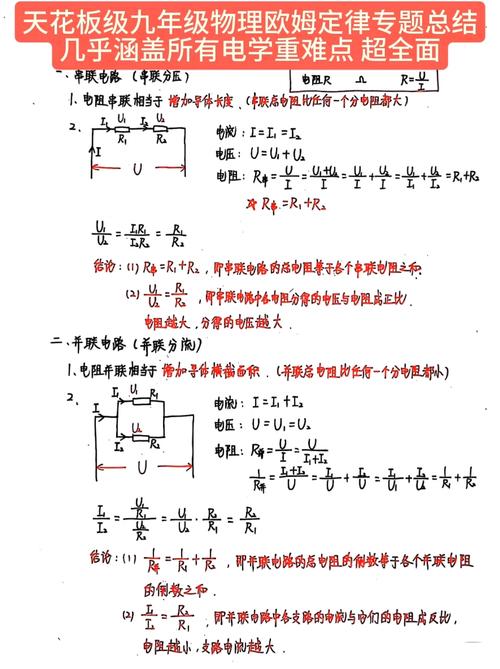

一、電壓表并聯在定值電阻兩端。
此時初中物理電流電壓，I-U圖像是一條過坐標原點的傾斜直線！
對于A選項而言，錯誤之處在于不該表述為電壓與電流成正比，而是應當說成電流與電壓成正比，這是由于電壓乃是形成電流的原因 。

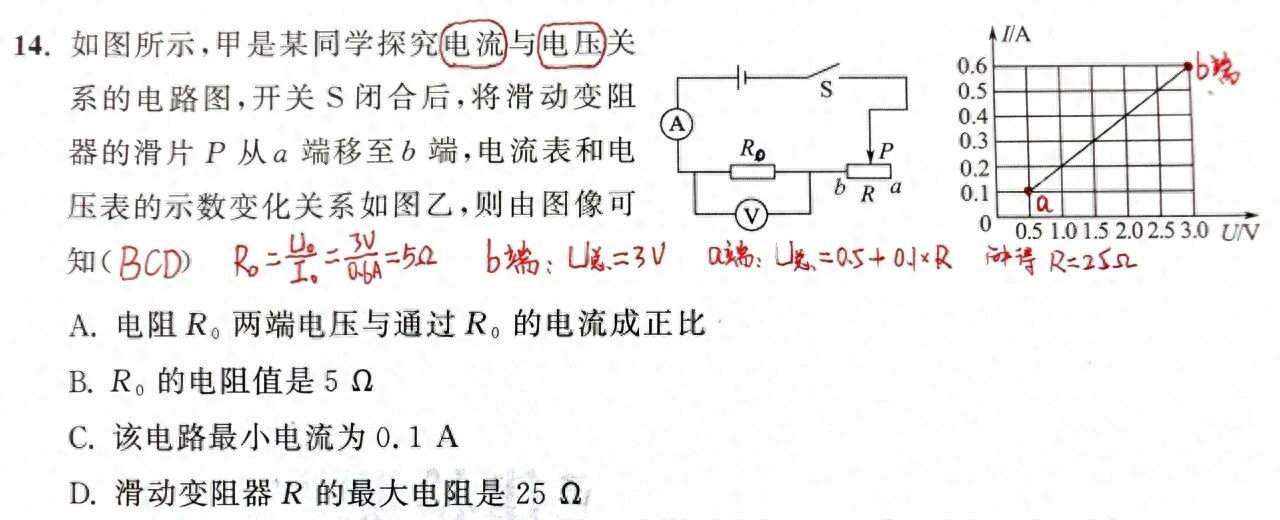

B.依據這條線上隨便哪一個坐標，借由歐姆定律的變形方式能夠算出該定值電阻的阻值。
C.能從圖中直接找出最小電流，要清楚那時滑動變阻器的阻值是最大的。
D. 滑片滑至b端之際，滑動變阻器阻值變為零，外電路僅存在定值電阻，電壓表的示數達至最大狀態初中物理電流電壓貝語網校，其所測量的電壓恰好就是電源電壓，此電壓大小經圖像能夠看出是6v，也就是電源電壓為6v。滑片滑至a端時，滑動變阻器接入電路的阻值成為最大值，能夠按照圖示列出式子。依此便可求解 。
一、電壓表，是并聯在，滑動變阻器兩端的，或者是并聯在，各種變化的電阻兩端的，比如說壓敏電阻兩端 。
此時，I-U圖像如上圖！其變化趨勢與第一種情況恰好相反。

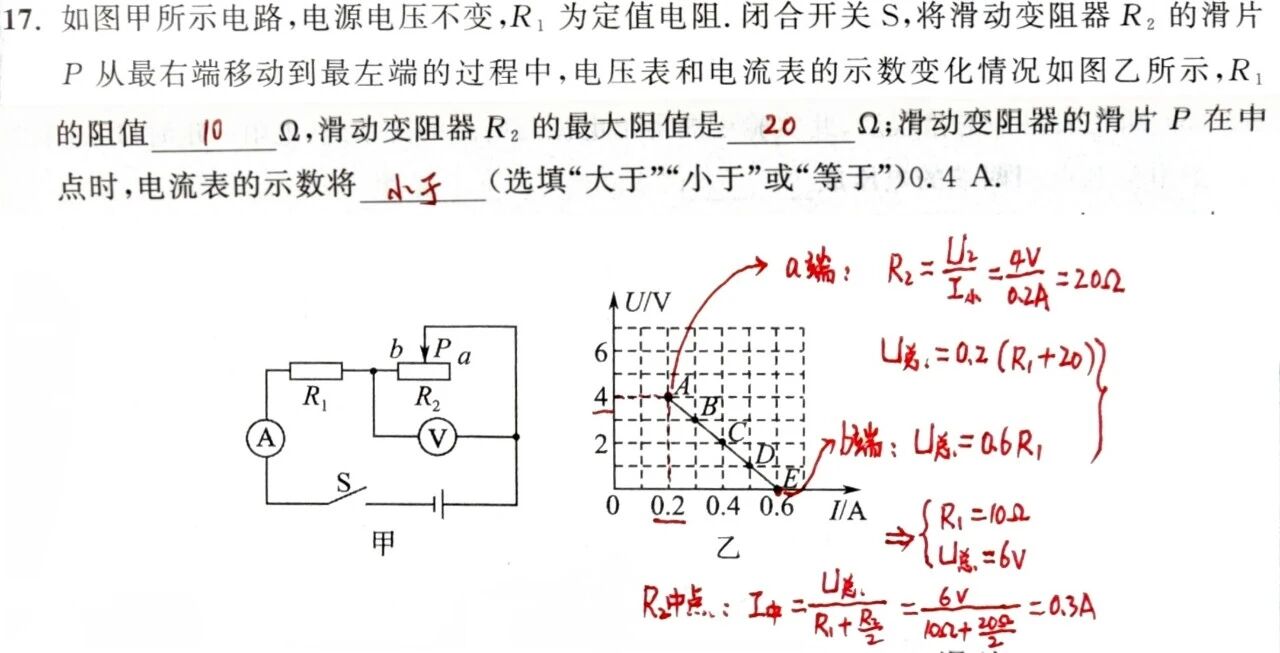

此題里，電壓表是并聯于滑動變阻器兩端的，然而解題思路跟上面習題一樣，那就是滑片滑至兩個端點處，這兩個端點也就是U-I圖像中線段的兩個端點，此時列出兩個式子，并且依據一個端點求出滑動變阻器的最大阻值，之后進行求解。解題過程如上圖所示。

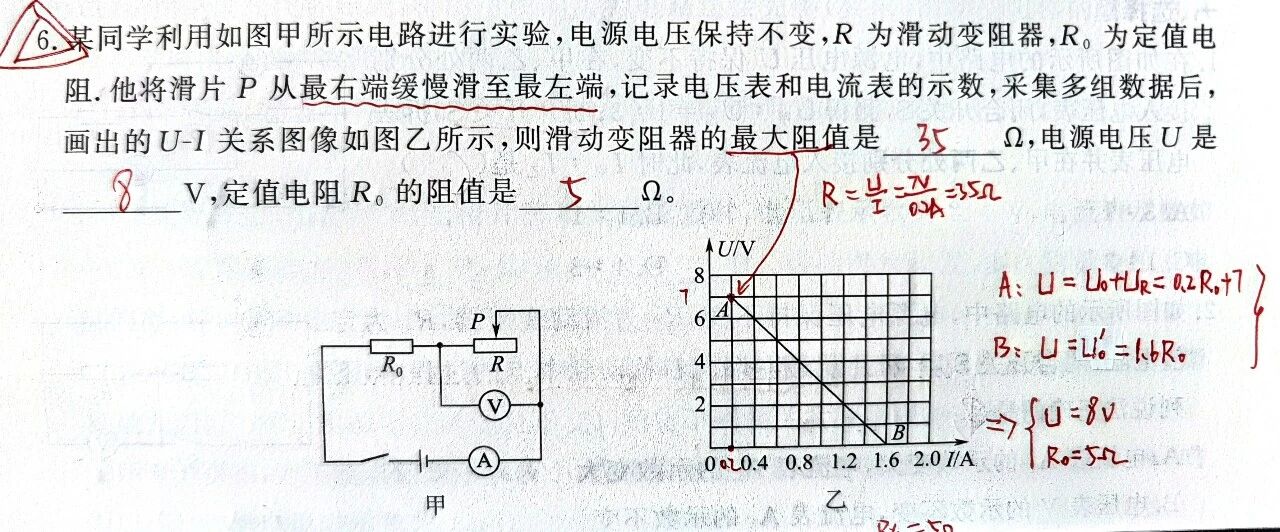

同樣的題型如下，大家可以練習一下。
綜合以上所述，對于這類題目而言，解決的辦法是依據圖像的那兩個端點進行列式，從而展開求解，這種方法非常有效 ！
