第四節：電阻的測量——伏安法測電阻
1伏安法測電阻
1.1實驗原理：R=U/I。

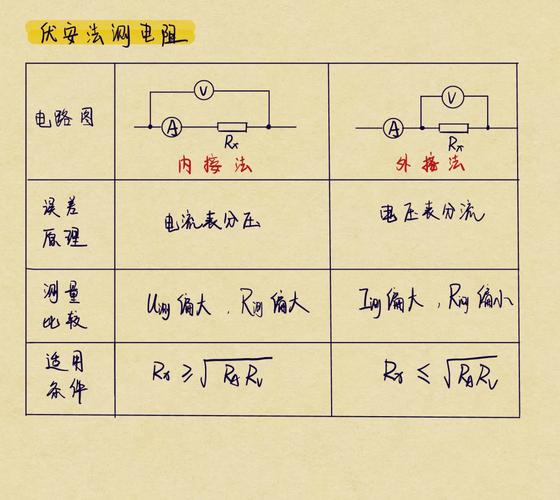

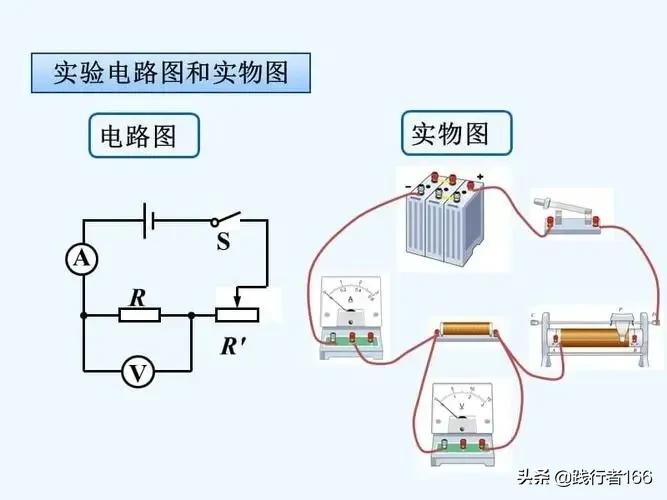

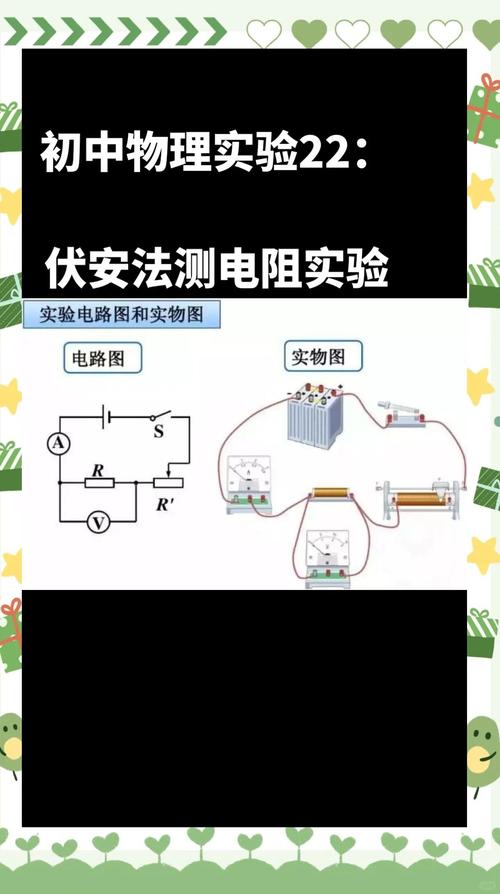

1.2.電路圖:
?1.3滑動變阻器的作用:
1.3.1保護電路,使電流不致過大;
1.3.2改變導體兩端的電壓;
1.3.3實現多次測量。
1.4注意事項:
1.4.1連接電路過程中,開關是斷開的;
1.4.2開關閉合前,滑片放在阻值最大處。
1.5伏安法測定值電阻和小燈泡電阻的區別：

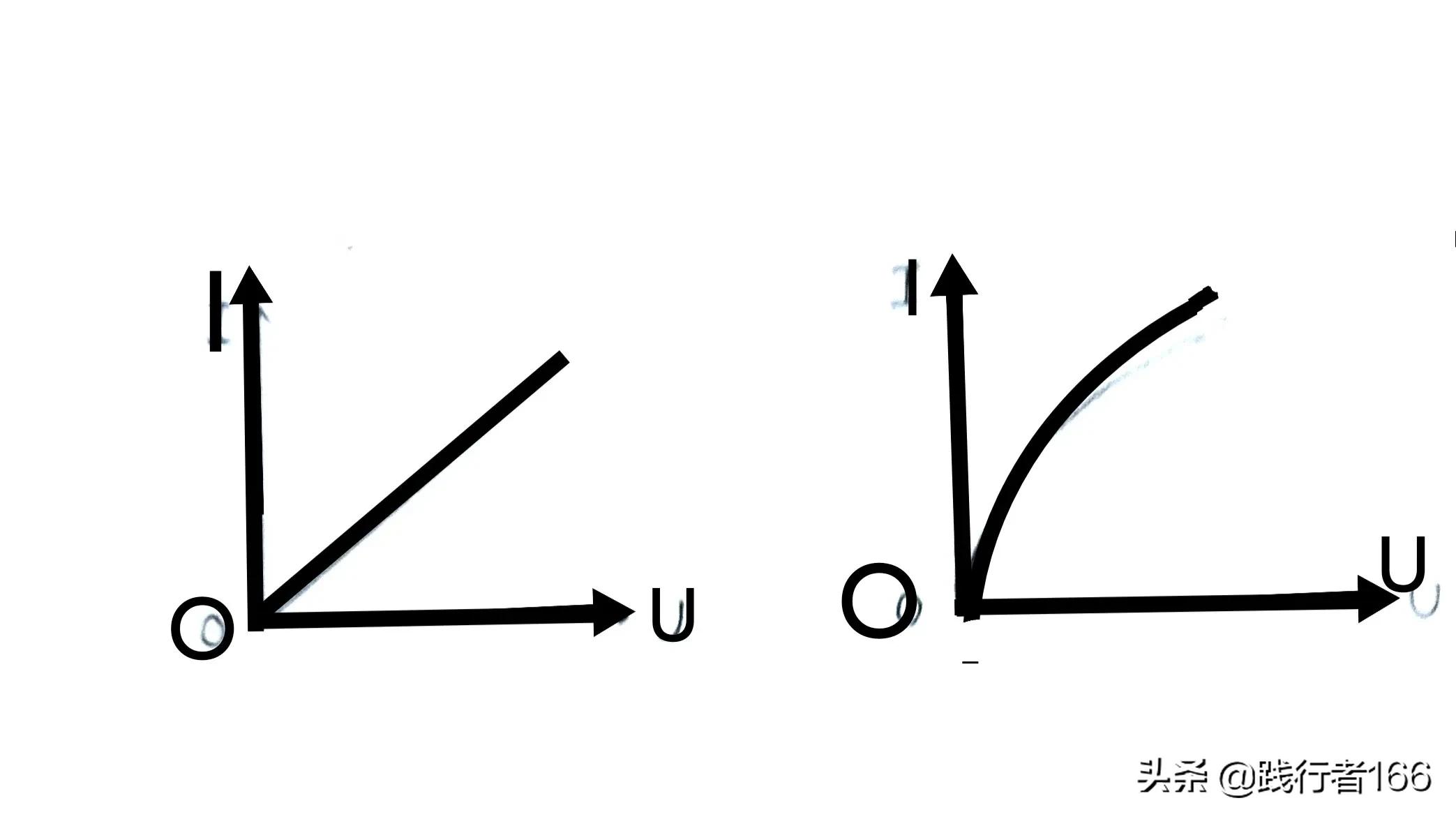

1.5.1I-U圖線
?1.5.2數據處理
①測量定值電阻可求平均值;
②測量小燈泡電阻不可求平均值。
1.5.3加深理解：
測定值電阻的電阻，定值電阻阻值不會改變，所以能夠運用多次測量求平均值這種辦法來減小誤差 。
②要是測量小燈泡燈絲電阻，鑒于燈絲電阻會隨著溫度改變而變化，也就是隨著溫度升高而變大，多次進行測量僅僅是為了觀察在不同電壓狀況下，燈絲電阻跟隨溫度的變化規律。因為電阻是處于變化狀態的，所以多次測量求平均值就不存在意義了。
1.6總結:
對于得出結論為一、六、一的實驗，測量好多回是目的將實驗所得結論搞得具備普遍特性，防止出現偶然狀況，。
得到1.6.2數據的實驗，會進行多次測量，多次測量的目的在于去求取平均值，進而減小實驗誤差。

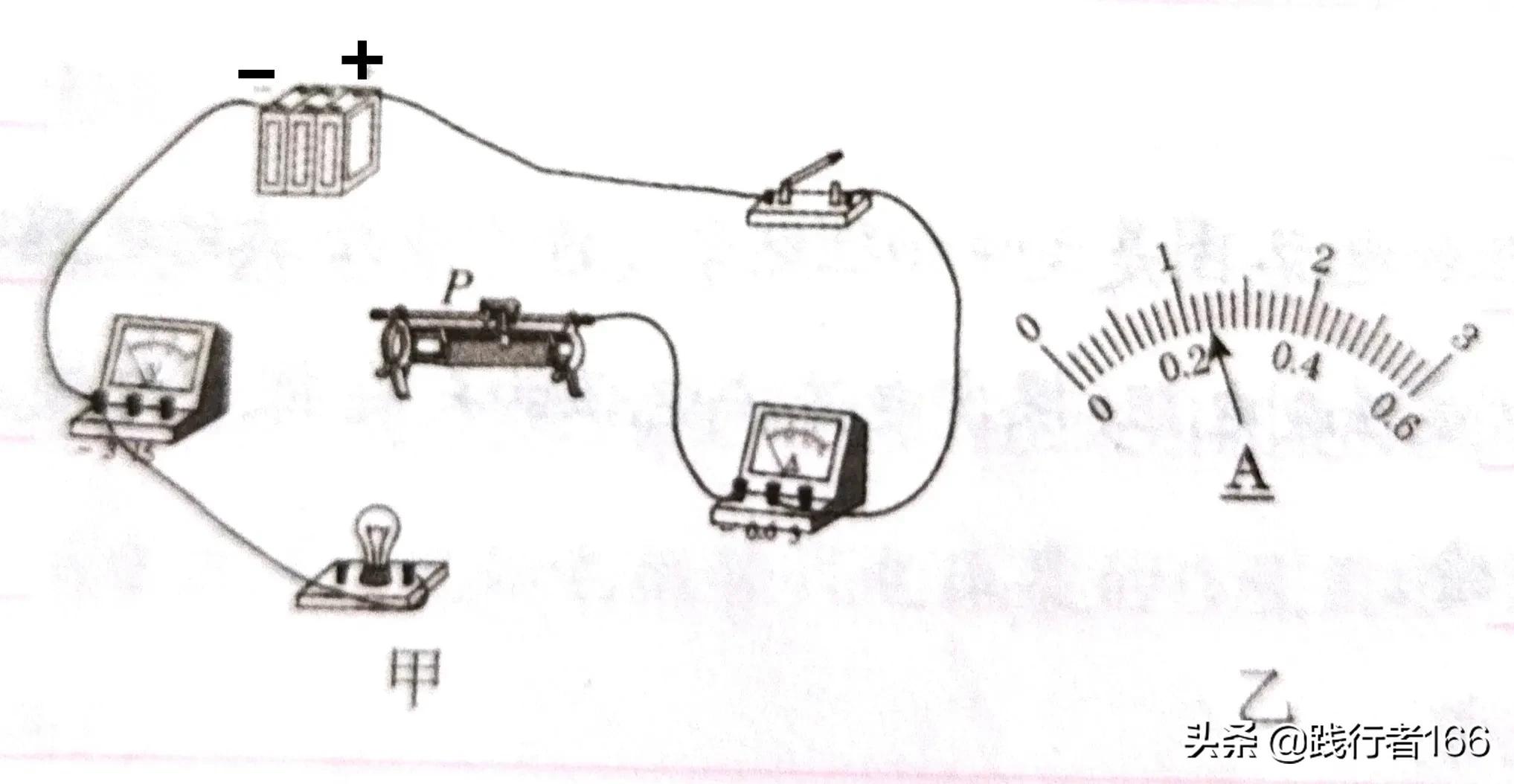

給出這樣一幅圖，它所采用的是用于測量小燈（其額定電壓U額等于2．5V）電阻的電路，電源電壓一直保持為4V 。
請把圖甲里的電路連接得完整起來高中物理電池測量電路圖，要達成滑片P朝著右邊滑動時電燈亮度變亮的效果，并且導線不允許出現交叉的情況哦，最后要有標點符號 。
(2)實驗中,滑動變阻器除了保護電路外,還可以( )。

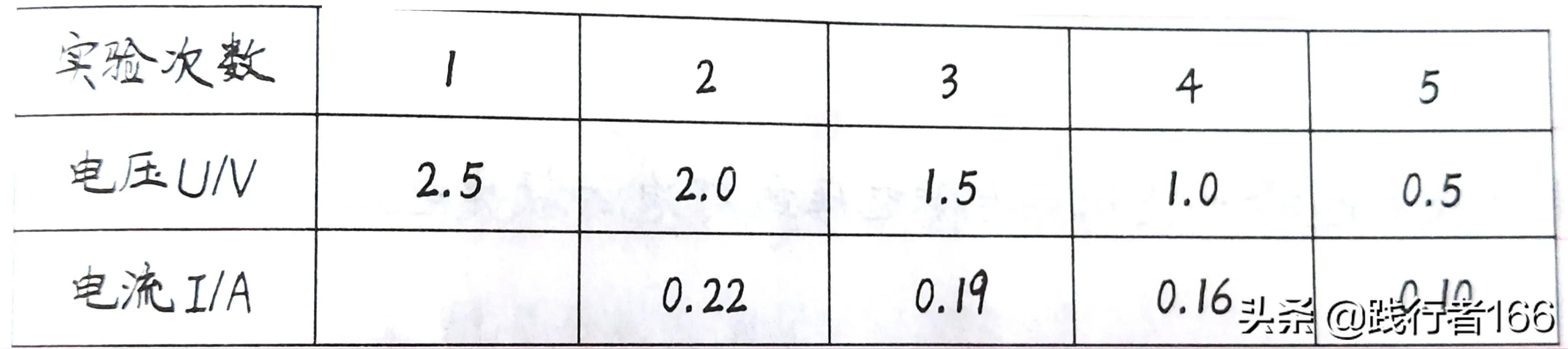

（3）圖表記有的部分實驗數據呈現于此，圖乙所示乃第1次實驗之際電流表呈現的示數，此示數處于A。本次為這5次實驗，燈泡電阻所達最大值為（ ）（要求結果保留至兩位小數）。為達成這5次實驗，理應挑選最大值不小于（ ）的滑動變阻器。
分析，⑴在進行連線操作的時候，要留意電壓表所對應的量稱，以及滑動變阻器的接線柱，查看其是否準確符合相應的要求。
①本題電壓表選小量程0~3V，

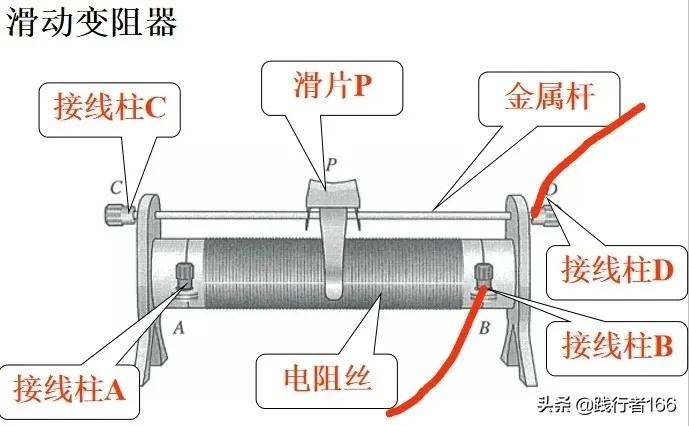

②滑動變阻器要留意兩點，此兩點為接線柱需“一上一下”，并且滑片p向右滑動時電阻會變小，所以應當接在右下接線柱上，（就如同下面這個圖，上面接在D點，下面接在B點。）。

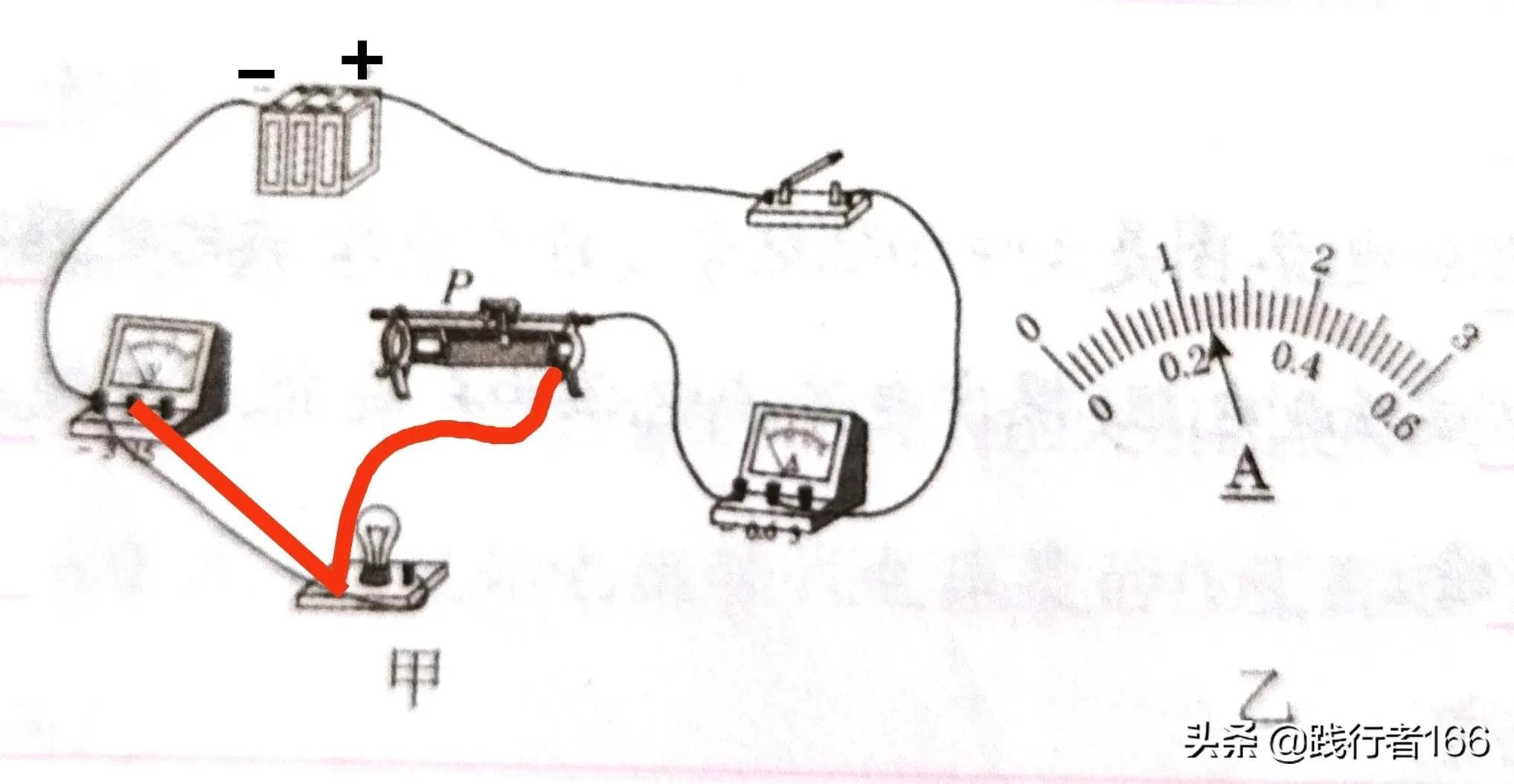

?③具體接線如下圖所示
滑動變阻器有著這樣的作用，其一是保護電路，其二是改變電路中的電流，其三也是作用，它能改變電壓以供可以多測量幾組數據 。
（3）需先查看量程，然后數小格數，此時電流表示數是0.24A ，燈泡電阻R1等于U除以I ，經過依次比較得出第1次RL最大 ，并且其最大值為Rmax等于2.5V除以0.24A 。
≈10.42Ω。
當處于電路里電流呈現最小狀態之際，滑動變阻器接入到電路之中的電阻是最大的。依據表格能夠知道，電流最小的數值是0.10A，在這個時候，電壓U滑等于U減去U燈，這里的U是4V，U燈是0.5V 。
等于3.5伏特，那么滑動變阻器接入電路的電阻R滑等于U滑除以I小，也就是3.5伏特除以0.1安培等于35歐姆，也就是說應當選取最大值不小于35歐姆的滑動變阻器。
總結;
對于初中物理電學實驗里，“伏安法”測電阻的電路圖算最具經典性的電路，借助該電路能夠開展的實驗包含：其一，“狀安法”測電阻；其二，探究電流跟電壓之間的關系；其三，探究電流與電阻的關系；其四，測小燈泡電功率等實驗 。
2常涉及到的考點有：

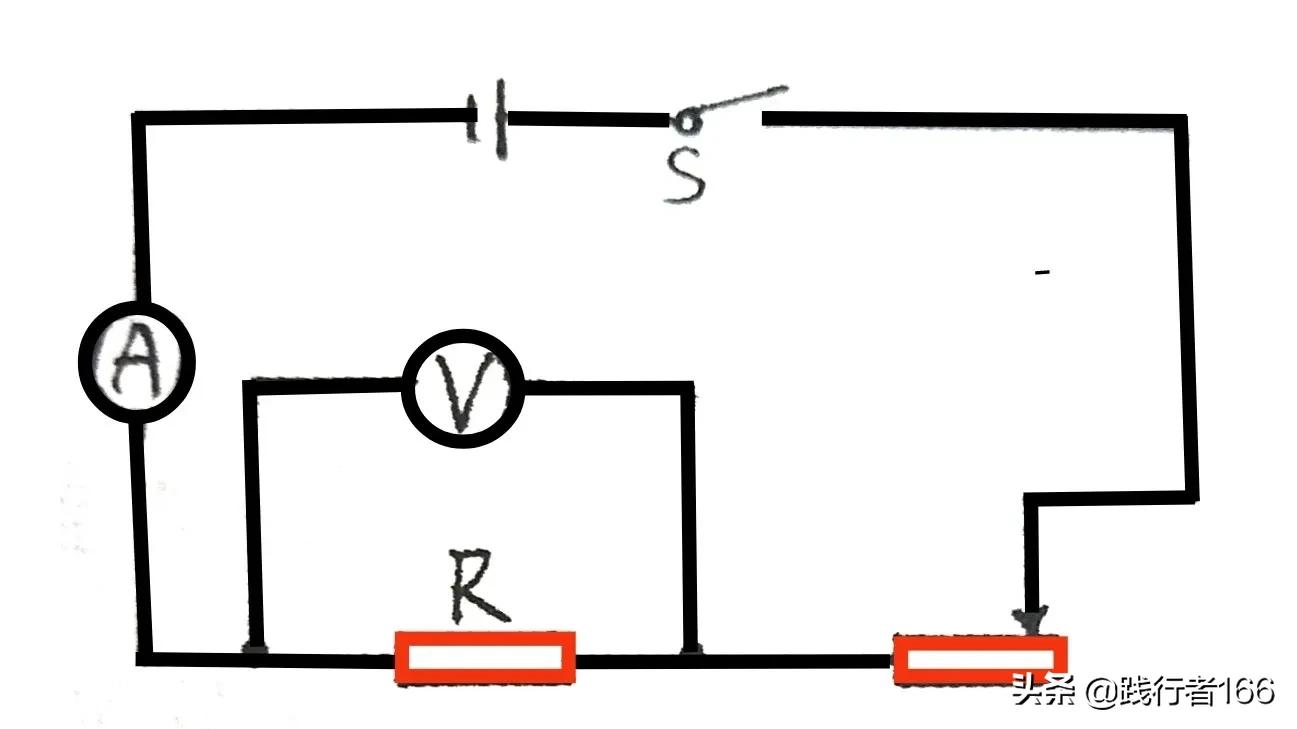

首先進行電路連接操作，而在實施連接電路這個行為的時候，需依照特定的順序來開展連接工作。也就是要先將非電壓表的那部分，經由電源、開關、滑動變阻器（其接線柱要遵循“一上一下”準則）、電阻、電流表（與此同時要留意量程以及正負接線柱），連接組合成串聯電路，之后再以電阻兩端作為連接對象，把電壓表（同樣要關注量程以及正負接線柱）并列敷設從而完成連接。
2.2對連線錯誤予以糾正，常常從電壓表被正確使用著手，還要從電流表被正確使用著手，也要從滑動變阻器被正確使用著手，此三種儀器進行正確使用。也就是電表的量程是不是合適，正負接線柱是不是接反，滑動變阻器的接線柱是不是接對。
2.3儀器的挑選，存在頻率較為常見的題型，此題型涉及電壓表規格的選取，還涉及電流表規格的選取，另外也涉及滑動變阻器規格的選取 。
2.4方法:
2.4.1電壓表的選擇，通常是依據電源電壓的相關狀況。或者是按照燈泡的額定電壓的具體情形。又或者是取決于實驗記錄的數據夾去加以確定。
先要確定電壓表的量程，還要看題目里給出的所測電阻的大約值，依據這些來選擇電流表，這是一般的做法。
一般而言，通過計算電路之中的最大電流，以及為了達到某種特定要求，變阻器應當連入電路里的阻值，以此來確定滑動變阻器的規格高中物理電池測量電路圖，滑動變阻器的選擇就是如此這般 。
2.4.4，燈絲電阻會隨著溫度進行改變，進而發生變化多次測量此事物業經理人，并非是為了通過求平均值這種方式來減小誤差，而是為了探尋燈絲電阻跟隨溫度變化所呈現出的規律，對于測量燈絲電阻而言，求平均值壓根沒有任何的意義。
