高中物理電學實驗：伏安法測電阻
于高中物理學習里頭，電學實驗屬于重要構成部分，伏安法測電阻更是當中經典之實驗，它不但可助我們深入 歐姆定律，還能夠使我們掌握基本電學測量方法 。
需明白，伏安法測電阻的原理是基于歐姆定律的，也就是要去測量電阻兩端相關電壓和通過這個電阻的電流，而后再借助相應公式計算該電阻的值，這個公式就是電阻等于電壓除以電流的值。在進行實驗時高中物理電池測量電路圖，我們是需要在其間選用一些基本的實驗器材的起步網校，像電源、電流表、電壓表這些高中物理電池測量電路圖，滑動變阻器也是在內，并且就是待測電阻這類物體，還有開關以及導線等這些東西 。

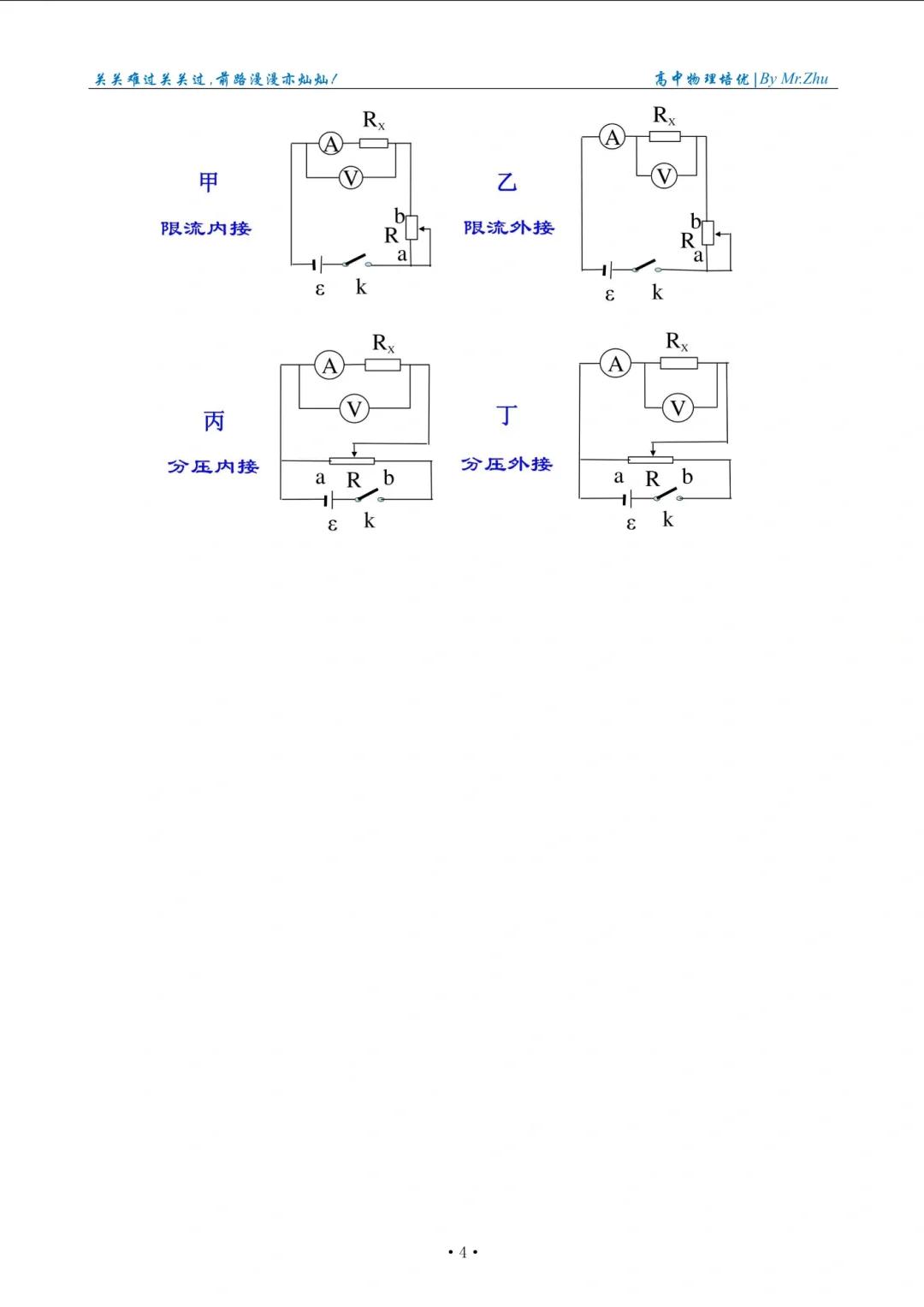

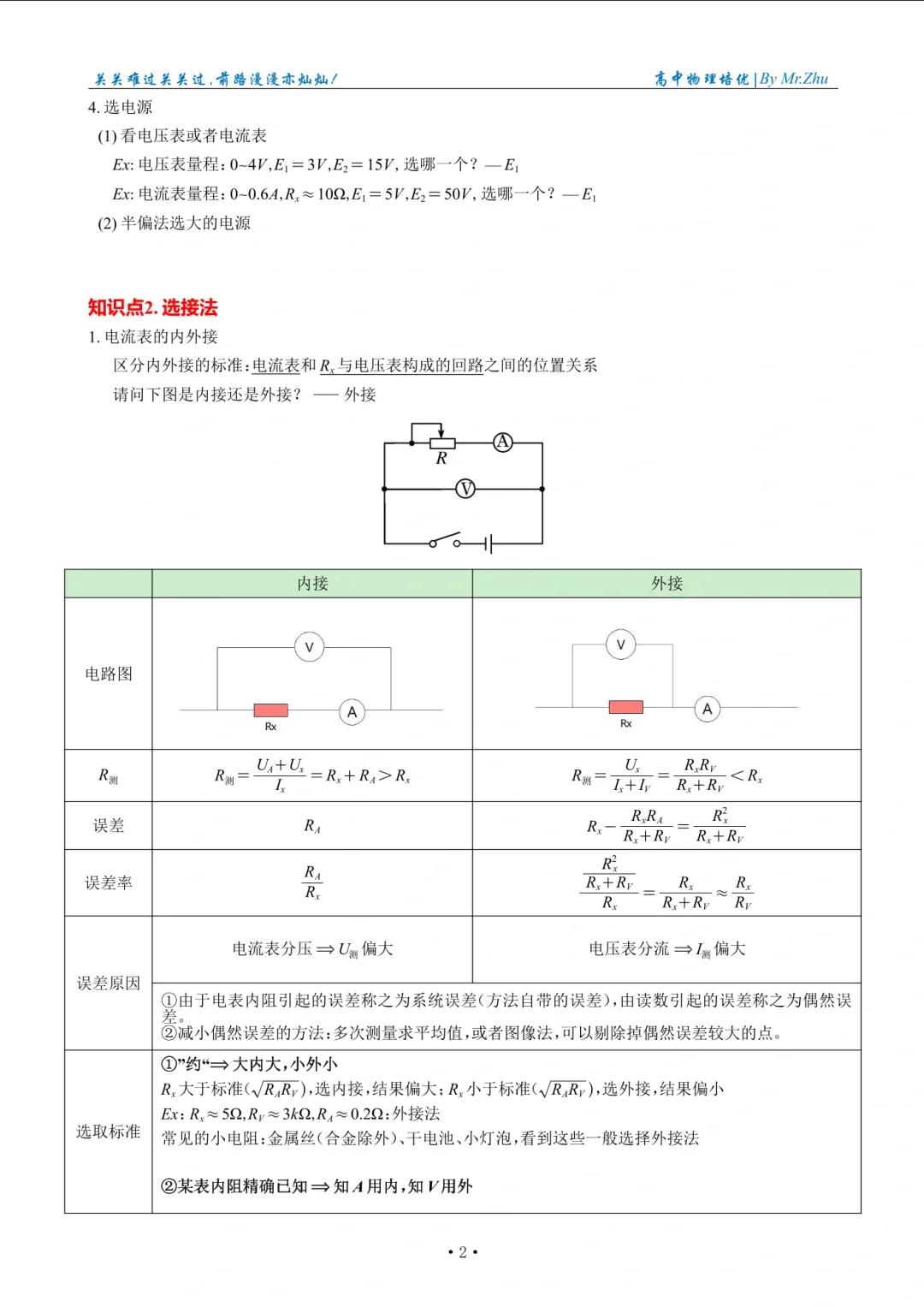

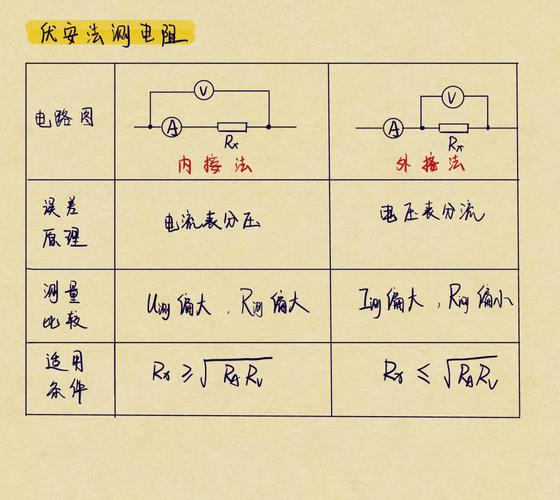

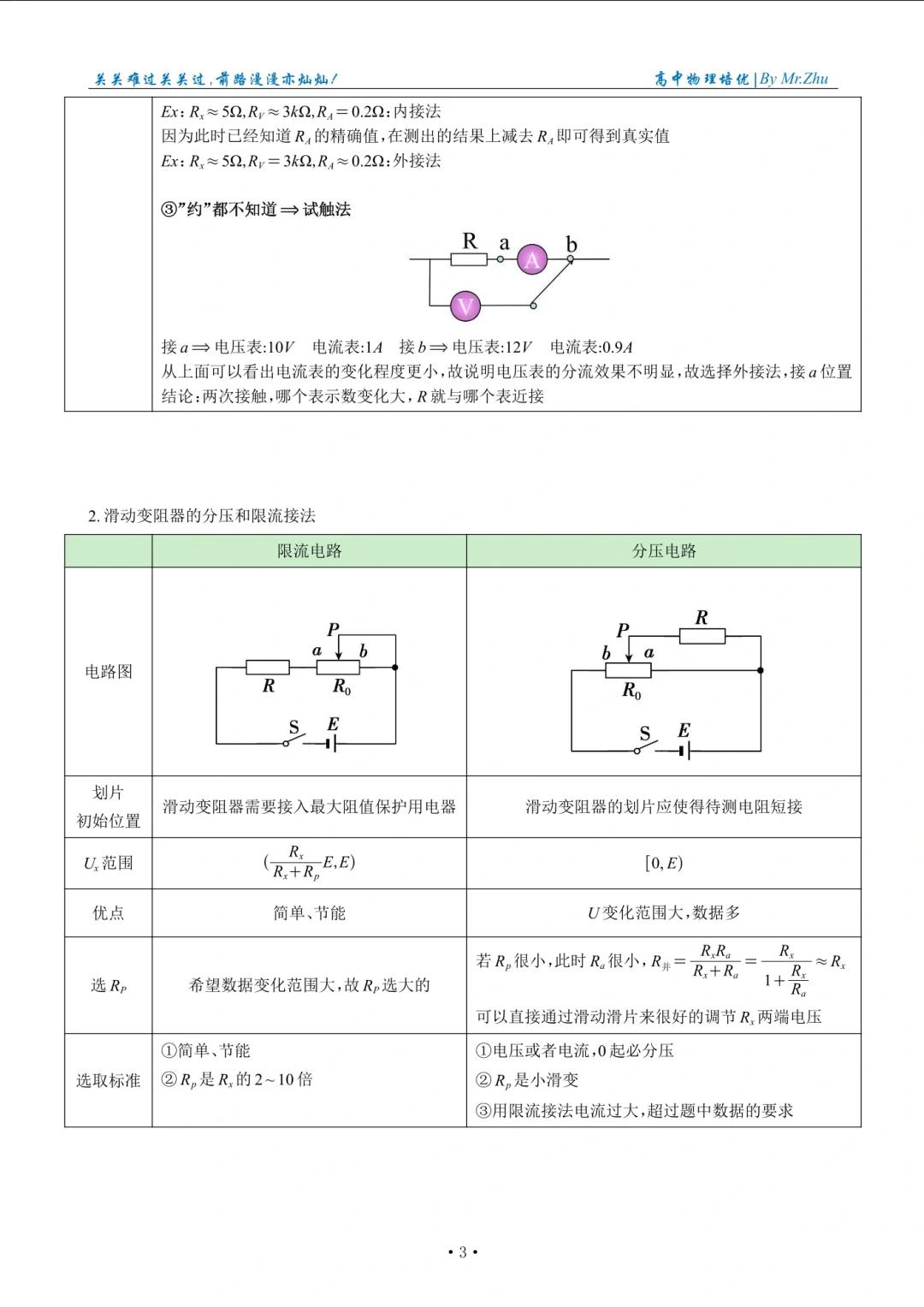

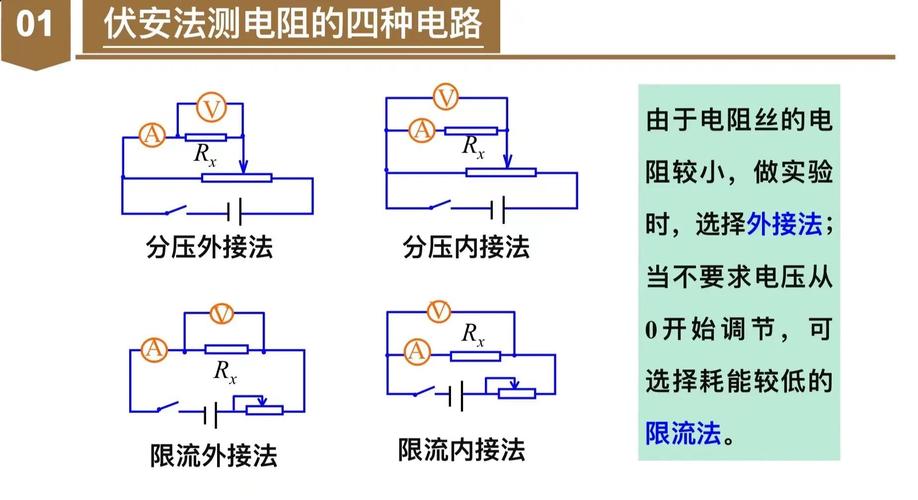

到實驗開始之前的時候，我們就需要給去做好充足的準備方面的工作。首先呢，關于儀器這一塊需檢查是不是在齊全以及完好的狀態。接著呢，要依據相關電路圖來正確地連接電路。在連接電路這個行為進行的時候，對于電源正負極是需要加以留意的，電流表要以串聯的方式處于電路當中，電壓表要以并聯的方式處于待測電阻兩端，滑動變阻器要采用限流或者分壓的接法，以此來便利調節電路里的電流以及電壓。
連接完成電路以后，在閉合開關之前，需把滑動變阻器的滑片移動到恰當?shù)奈恢茫瑥亩岆娐防锏碾娏饕约半妷禾幵谳^小的數值上面，以達成保護實驗器材的目的。閉合開關之后，借助調節滑動變阻器的滑片，去改變待測電阻兩端的電壓以及通過的電流，記錄下多組相互對應的電壓值以及電流值 。

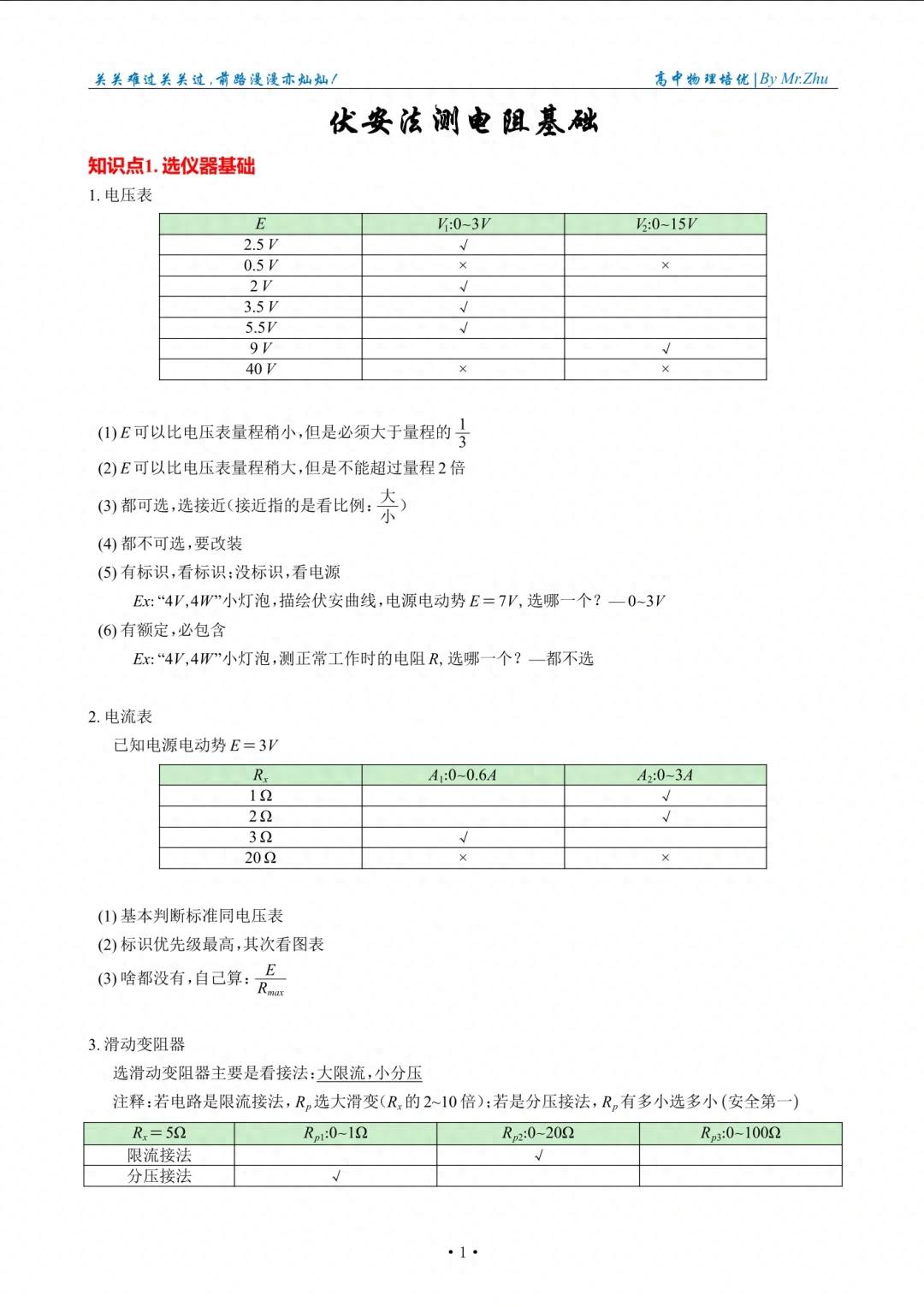

當進行數據記錄之時，應當留意數據的準準確確性以及有有效性。于讀取電壓表以及電流表的示數之際，需要留意量程的一種種一方式選選擇以及讀數的一種種一方法法，要估讀到最小刻度的下一位。與此同時，需要多次進行測量并取平均值，從而減小實驗誤差。
得到多組數據之后，我們能夠采用兩種辦法來算出待測電阻的值，一種是徑直依據每組數據，借助歐姆定律算出電阻的值，接著求平均值；另一種是經由繪制$U - I$圖像，按照?qǐng)D像的斜率來算出電阻的值，繪制$U - I$圖像時，要把電壓$U$當作縱坐標，電流$I$當作橫坐標，將記錄的數據在坐標紙上描點，隨后用平滑的曲線或者直線擬合這些點。要是待測電阻屬于線性電阻，那么，$U - I$圖像會是一條經過原點的直線，此直線的斜率即為待測電阻的值。
在實驗結束之后，我們需要針對實驗數據展開分析以及處理，計算得出實驗誤差，并且剖析誤差產生的根源，誤差產生的緣由或許存在不少，像電表的內阻、讀數誤差、實驗環境等，借助于此來剖析誤差產生的起因，我們就能夠采取對應的舉措去減小誤差，提升實驗的準確性 。
雖說伏安法測電阻是個相對簡單的實驗，可它蘊含著豐富物理知識以及實驗方法，借助這個實驗，我們不但能掌握伏安法測電阻的原理與方法，還能培養自身的實驗操作能力、數據處理能力以及分析問題的能力，在往后的學習里，我們將要碰到更多且更復雜的電學實驗，而伏安法測電阻會為我們奠定牢固的基礎。
