第3節實驗：電池的電動勢和內阻的測量

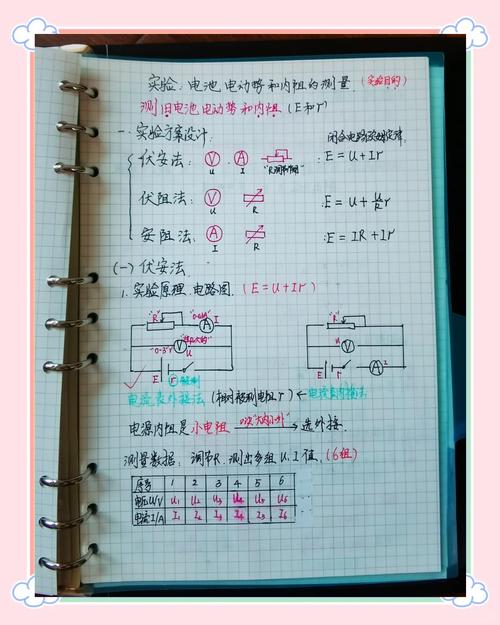

1. （8分）有一個興趣小組，其進行探究，想要用不一樣的方法去測定干電池的電動勢以及內阻，他們所提出的實驗方案當中存在如下四種器材組合，為了能夠讓實驗結果盡可能地準確，其中最不可取的一組器材是（ D?。?。
A．一個安培表、一個伏特表和一個滑動變阻器
B．一個伏特表和多個定值電阻
C．一個安培表和一個電阻箱
D．兩個安培表和一個滑動變阻器
解析：A選項是伏安法測定干電池電動勢與內阻實驗所用到的器材，A選項正確；依據U＝E－r，B選項正確；按照E＝I(R＋r)，C選項正確；由于無法讀出滑動變阻器的阻值，D選項錯誤。
2．（9分）（2020·某某省某某市高三的情況下進行模擬）用到電流表以及電壓表來測定出電池的電動勢E還有內電阻r，所運用的電路的樣子是如下圖所呈現的那樣，有一位同學測量所得出的有6組數據，具體情況如下表所示 。
組別 1 2 3 4 5 6
電流的數值分別是，0.12A，0.20A，0.31A，0.32A，0.50A，0.5。
電壓U/V，其數值分別為1.37，還有1.32，以及1.24，再者1.18，并且1.10，另外還有。
(1)試根據這些數據在圖中作出U－I圖線。
根據圖線，求出電池的電動勢，其值為1.46V，求出電池的內電阻，其值為0.72Ω。
答案：(1)見解析圖
分析：這道題目考查的是運用作圖方式來處理實驗所獲取的數據，在繪制圖線之際，應當讓數量盡可能多的點處于直線之上，對于那些個別偏離程度顯著過大的點，必須予以舍棄，圖線呈現如下所示的情況，依據圖線與縱軸相交的那個點能夠得出電動勢E等于1.46V，接著讀取圖線與橫軸相交那個點的坐標為(1.00，0.64)，根據E等于U加上Ir這個公式能夠得出r等于等于Ω大約為0.72Ω 。
3．(9分)針對某研究性學習小組，其利用如圖甲所示的、有著特定構造的電路，來對電池組的電動勢E以及內阻r展開測量工作。依據實驗階段所獲得到的數據，繪制出了如圖乙所示的、呈現出特定形態的R－圖線，這里面的R代表著電阻箱的讀數，而I則代表著電流表的讀數，通過對該圖線的分析等一系列操作，最終能夠得出E的值，同時也能夠得到r＝__1__Ω 。
解析：由閉合電路的歐姆定律得E＝I(R＋r)整理得：
R＝－r
由圖像可知截距|r|＝I－R
斜率為E＝＝3.0V。
用11分，某學生要測量電源的電動勢E，所需的這個實驗器械是器材，有如圖2所示的情況，并且還要測量內阻r 。
(1)在圖1畫出實驗電路原理圖。
(2)用筆畫線代替導線在圖2中，完成實物連線。
在對電源電動勢以及內電阻進行測量時，所得到的U － I圖線呈現于圖3，那么依據圖3能夠明確得知，該電源的電動勢是6.0V，內電阻是1.6Ω。（這里結果要保留兩位有效數字）。
答案：(1)(2)見解析
解析：(1)在對電源的電動勢以及內阻進行測量之際，僅僅需把滑動變阻器與電流表呈串聯的方式連接于電源兩端，鑒于電源的內阻是比較小的，所以就電源這一方面而言，電流表應當采用外接法；其原理圖呈現為如圖甲所示的那樣。
二，依據原理圖，逐個把各元件進行連接，切要留意導線不可交叉，連線圖呈現于圖乙 。
(3)從圖 3 能夠知道，電源的電動勢是 E＝6.0V，圖像斜率的絕對值所代表的是電源的內阻，所以 r＝Ω，其結果是 1.6Ω。
5．（11分）（2020年，某某某某市，高二上學期期末）在“測定一節干電池的電動勢和內阻”的這個實驗里高中物理電池測量視頻，提供了如下這些實驗器材，。
一節干電池(電動勢約為1.5V，內阻約為1Ω)
電壓表V(量程0～2V，內阻約為3kΩ)
電流表A(量程0～0.6A制度大全，內阻0.2Ω)
滑動變阻器R1(阻值0～10Ω)
滑動變阻器R2(阻值為0～50Ω)
開關、導線若干
鑒于若要考慮電流表、電壓表內阻的影響，且現下期望能夠精準地測出來這節干電池的電動勢以及內阻，那么就應當選擇乙電路來開展實驗。而為了達成調節便利這個目的，滑動變阻器理應選擇R2 。
在進行了正確的選擇以及操作之后，某同學借助調節滑動變阻器的滑片，從而得到兩組電流表和電壓表的示數，其中一組是，U1等于1.0V，I1等于0.3A；另一組是，U2等于0.7V，I2等于0.5A。由此能夠求得該干電池的電動勢E等于1.45V和內阻r等于1.3Ω 。

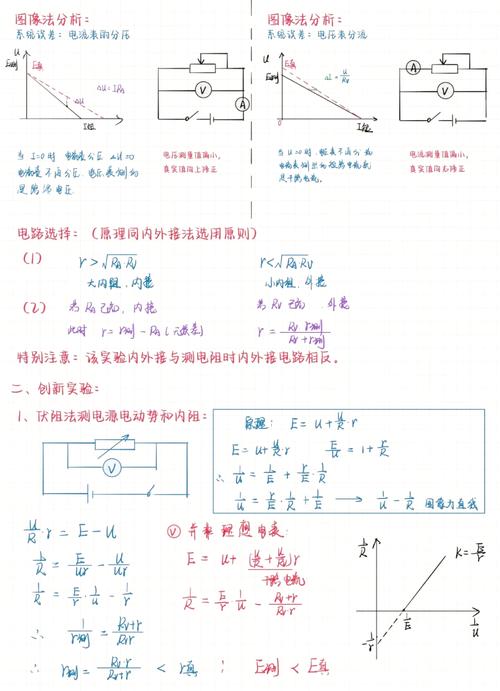

分析：（1）首先來看，圖甲所展示的電路，其進行實驗時產生誤差的來源是電壓表出現分流情況。其次，圖乙所呈現的實驗電路，它產生誤差的源頭是電流表存在分壓現象。然后，因?yàn)殡娏鞅淼膬?nèi)阻是已知的。所以，為了能夠減小實驗所產生的誤差，就應當選擇圖乙所展示的實驗電路。最后，為了方便開展實驗操作，滑動變阻器應該選擇R1 。
(2)根據圖乙所示電路圖，由閉合電路歐姆定律可知：
E＝U＋I(xiàn)(r＋RA)
運用實驗所獲取的數據，可以得出以下兩個等式，E等于1.0加上0.3乘以括號r加上RA，E又等于0.7加上0.5乘以括號r加上RA，通過對這兩個等式進行求解，可知E竟然等于1.45V，r居然等于1.3Ω。
6．（12分）有一個實驗小組，利用像圖中所展示那樣的電路，去測定一節電池的電動勢以及內電阻，并且準備了下面這些器材：
①待測電池，電動勢約為1.5V(小于1.5V)
②電流表，量程3mA
③電流表，量程0.6A
④電壓表，量程1.5V
⑤電壓表，量程3V
⑥滑動變阻器，0～20Ω
⑦開關一個，導線若干
(1)請選擇實驗中需要的器材__①③④⑥⑦_(dá)_(填標號)。
(2)按電路圖將實物(如圖甲所示)連接起來。
⑶小組依據實驗數據所作出的U－I圖像呈現于圖乙，由該圖像能夠求出電源電動勢是__1.4__V， is __2.8__Ω。
答案：(2)如圖所示
解析：(1)按照本實驗的原理以及其具有的特點，所挑選的器材是①③④⑥⑦ ， 。
當依據電路圖來進行實物圖的連接操作時，務必要把電路的具體結構清晰地看明白，要留意滑動變阻器接線柱所處的位置這種情況，還得注意導線不可交錯交叉哦。
（3）電源的電動勢，它是縱軸截距1.4V ，內電阻r，等于Ω，又等于2.8Ω 。
某研究小組搜集了兩個電學元件，一個是電阻R0，它約為2kΩ，另一個是來自手機中的鋰電池，其電動勢E標稱值為3.7V，且允許最大放電電流為100mA。實驗室備有如下器材 。
A．電壓表V(量程3V，電阻RV約為4.0kΩ)
B．電流表A1(量程100mA，電阻RA1約為5Ω)
C．電流表A2(量程2mA，電阻RA2約為50Ω)
D．滑動變阻器R1(0～40Ω，額定電流1A)
E．電阻箱R2(0～999.9Ω)
F．開關S一只、導線若干
實驗一，為了盡可能精準測定電阻R0的阻值，小明設計了一個電路，圖1所示是其對應的實物圖，圖中的電流表A要選（選填“A1”或者“A2”），請把實物連線補充完整，如解析圖，要判斷用此電路測出來的R0跟真實值相比，偏大（填“偏大”或者“偏小”）。
(2)實驗二：某同學為了測量鋰電池的電動勢E以及內阻r，設計出了像圖2那樣的電路圖。求出與的關系式是＝＋，依據測量得到的數據作出圖像，就如同圖3所呈現的那樣。要是該圖線的斜率是k，縱軸截距為b，那么該鋰電池的電動勢E＝，內阻r＝(用k和b來表示) 。
解析：(1)電壓表的量程設定為3V，經過計算得出，通過待測電阻的最大電流I，其具體數值為，先經過一系列復雜換算得到A這個單位下的數值，再換算為0.0015A，進一步換算為1.5mA，所以此情況下電流表應選擇A2；待測電阻R0的阻值大約是2kΩ，滑動變阻器R1以及電阻箱R2的最大阻值都遠遠小于待測電阻的阻值，當變阻器采用限流接法時，待測電阻的電壓與電流變化范圍相對較小，無法測量多組實驗數據，為了能夠測量多組實驗數據，從而減小實驗誤差，滑動變阻器應當采用分壓接法；又經過計算得出，具體數值是40，還有，最后得出是2，并且大于，在此種情況下電流表應該采用內接法，實物電路圖呈現如圖所示的樣式。由于電流表存在內阻，這內阻會產生分壓作用，進而致使電壓表示數偏大，那么依據歐姆定律能夠知道，所測量得出的電阻值偏大 。
（2）從圖2所展示的電路能夠知道，E等于U跟Ir相加，也就是E等于U加上r，進而得出等于加上，所以圖像在縱軸上的截距b等于，電動勢E等于，圖像的斜率k等于，那么電源的內阻r就等于kE等于 。
某同學設計了如圖甲所示如此這般的電路，為何這樣呢，是為了測定電源電動勢E、內阻r的這個大小進而同時還要去描繪出小燈泡的伏安特性曲線。閉合開關之后呢，要去調節電阻箱的阻值，與此同時還要記錄電阻箱的阻值R，以及電壓表V1的示數U1，還有電壓表V2的示數U2。依據記錄下來的數據計算出流過電阻箱的電流I，之后分別描繪了a、b兩條U－I圖線，就如同圖乙所展示的那樣。請回答下列問題：
(1)寫出流過電阻箱的電流I的表達式I＝；
小燈泡兩端，電壓隨著電流變化而變化的圖像，是那個被稱為__b__的；去選填“a”或者“b” 。
依據圖乙能夠得出電源的電動勢E 的值是3.0伏，內阻 r 的值是2.0歐姆，在這個電路當中小燈泡所消耗的最大功率是1.0瓦的功率 。 。
剖析：（1）首要前提是明了電路的構成狀況，進而繪制出電路圖，呈現出如圖所示的樣式。那時電阻箱兩端的電壓U等于U2減去U1的差值，而電阻箱具體代表的阻值是R，照此那般，流過電阻箱的電流I就等于。
(2)小燈泡兩端電壓隨電流的增大而增大，所以選圖線b。
(3)圖線a呈現的是電源路端電壓跟電路中電流變化的關系圖線，圖線a與縱軸相交的那個點是電源的電動勢，其值為E，E等于3.0 V，體現圖線a斜率的絕對值是電源的內阻，內阻為r，r等于2.0 Ω，圖線a、b相交匯表明U1等于U2高中物理電池測量視頻，也就是說電阻箱的阻值為0，在這個時段小燈泡所消耗的功率達到最大值，可用P表示當時的功率，P等于UI，功率值為1.0 W。
3．（14分）（2020年，某某省某某市，高二上學期期末時）為了測定干電池的電動勢以及內阻，所提供的實驗器材如下都展示出來了：
電壓源元件為2節干電池，每一節干電池具備的電動勢大約是1.5伏特，其內部電阻大概是0.9歐姆 。
B．電流表A(0～0.6 A，內阻約為0.5 Ω)
C．滑動變阻器R1(0～50 Ω，額定電流為3 A)
D．滑動變阻器R2(0～1000 Ω，額定電流為1 A)
E．電流表G(0～3 mA，RG＝10 )
F．定值電阻R3＝990 Ω
G．定值電阻R4＝90 Ω
(1)鑒于兩節干電池的內阻是比較小的，所以現在要把R0等于3 Ω的定值電阻跟兩節干電池串聯起來，將其作為一個整體去開展測量工作。在開展實驗的時候，滑動變阻器應該選用__C__，定值電阻應該選用__F__；(填寫實驗器材前的編號)。
(2)在如圖甲所示的虛線方框中補充完整本實驗電路的原理圖；
__見解析__
（3）依據實驗所測得的數據，來作出(I2－I1)的圖線，該圖線如圖乙展現，此處的(I2)乃是通過電流表(G)的電流，而(I1)是通過電流表(A)的電流，按照此圖線能夠知曉，兩節干電池的總電動勢是(3.0V)，總內阻是(2.0Ω)。（結果均保留兩位有效數字）。
解析：(1) 電源是由兩節干電池組成的，其內阻比較小，為了能夠多測幾組實驗數據，并且方便于實驗操作，所以應該選擇最大阻值較小的滑動變阻器，這樣一來滑動變阻器就應選C; 上述所給的器材當中沒有直接提供電壓表，但是給了兩個電流表，要把電流表G與定值電阻串聯起來改裝成電壓表，改裝之后的電壓量程應該要不小于3 V，依據串聯電路的規律可以知道，應該串聯的電阻是R＝Ω－10 Ω＝990 Ω，所以選F；。
(2)運用改裝過后的電壓表去測量電壓數值，借助電流表A和滑動變阻器串聯起來測量電路當中的電流，情況如同圖中所呈現的那樣；。
(3)由電路圖，根據閉合電路的歐姆定律可得
E＝I2(R3＋RG)＋I(xiàn)1(R0＋r)
整理得：I2＝－
由圖像可知＝3.0 mA
＝－得：
E＝3.0 V
r＝2.0 Ω
聯立上式，代入數據解得E＝3.0 V，r＝2.0 Ω
