踐行者初中物理電學典題詳解第865題

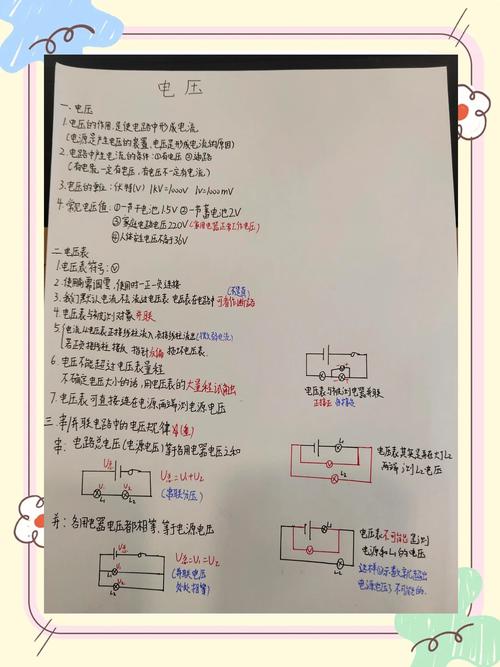

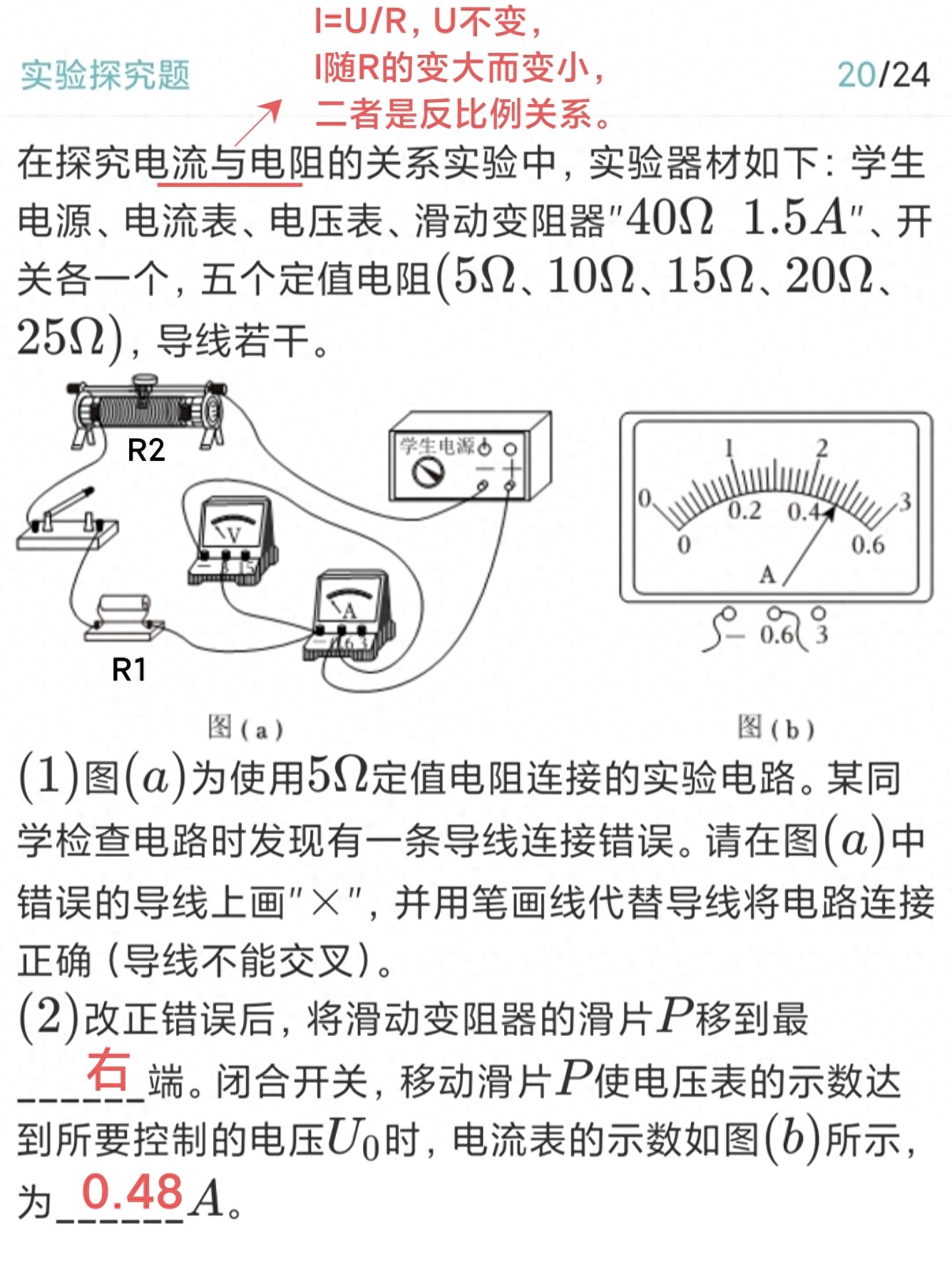

解析，1，根據題目所給的意思能夠知道，這個實驗所探究的是電流對于電阻的關系，依據I等于U除以R可以明白，當U保持不變的時候，I會隨著R的增大而減小，所以I和R呈現出反比例關系。

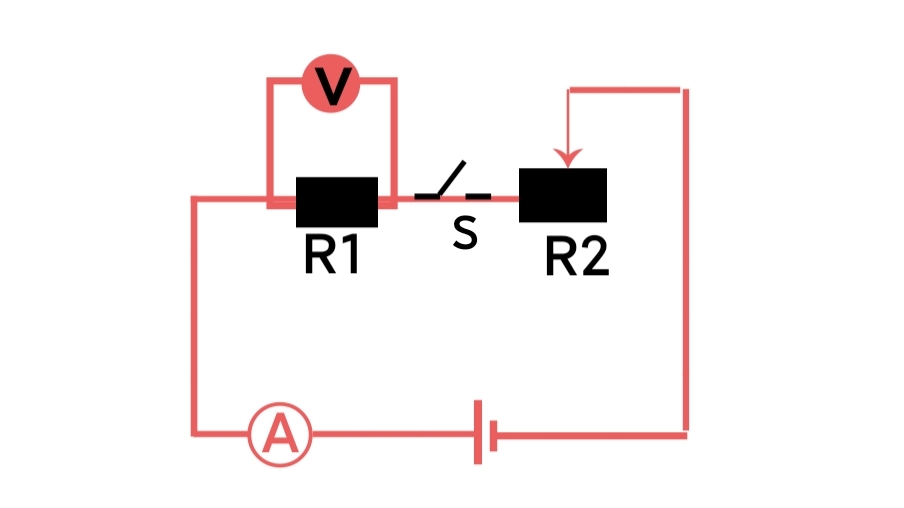

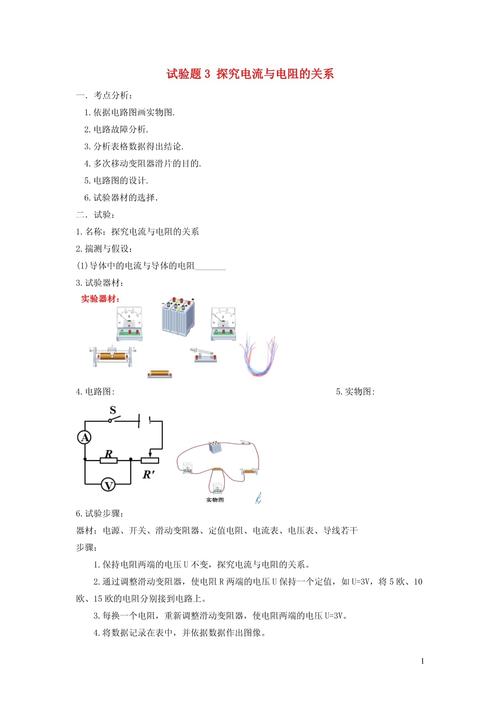

2分析實物圖可知:
①定值電阻R1與滑動變阻器R2串聯九年級中考物理-電流電阻關系復習題及答案解析，
②電壓表V應測量R1兩端電壓U1，
③電流表A測量電路中的電流I，
④滑片P右移，阻值變大，至最右端時，阻值最大，
⑤調節滑動變阻器，保證電壓表示數不變。

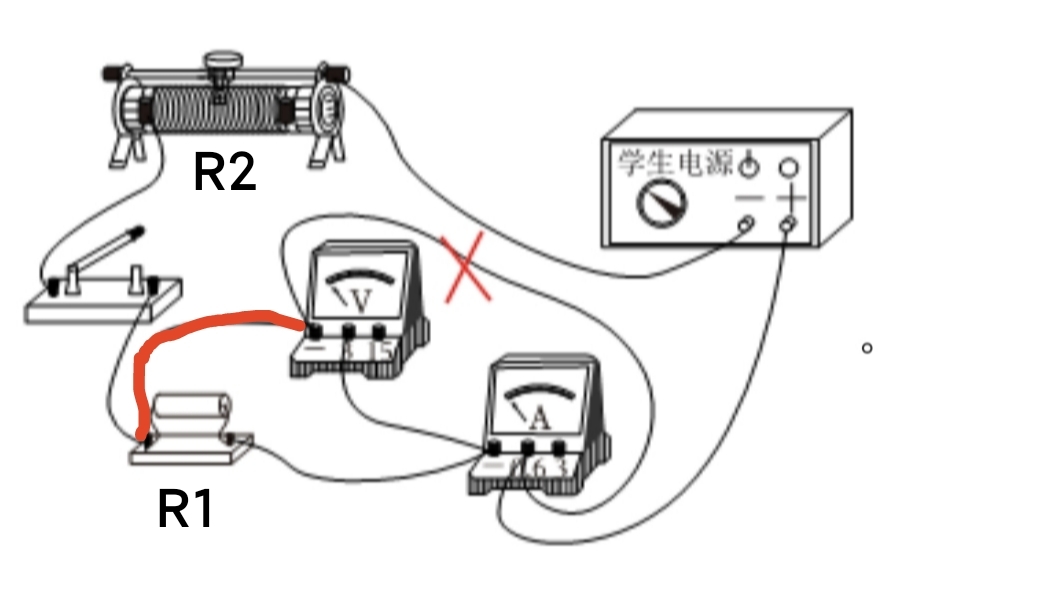

3由上分析可知:從電壓表負接線柱接出的導線
不應接在電流表的正接線柱上，
而應接在定值電阻R1的左端，
錯誤標志(Ⅹ)和正確導線接法如下圖所示。
4進行錯誤改正之后，在閉合開關之前，應當把滑動變阻器的滑片設置在最右端——也就是最大阻值的那個位置。
5分析圖b可知:
①電流表所選量程為0~0.6A，
②分度值為0.2A，則示數為4.8A。

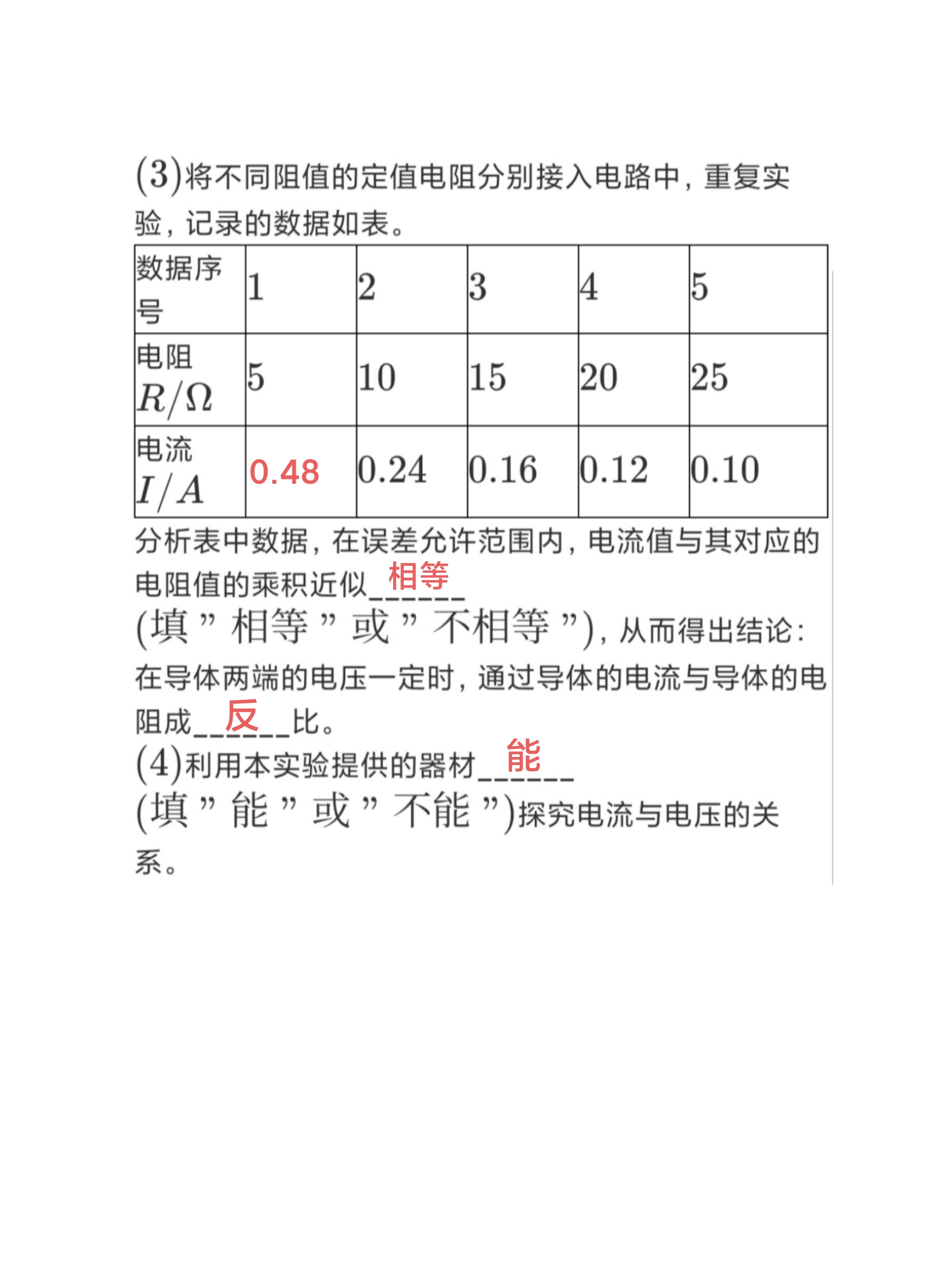

6由題表可知:
當R1=5Ω時，I=0.48A，則U1=IR1=2.4V，
在R1等于10Ω這個條件下，I的值為0.24A起步網校，于是U1等于I乘以R1，其結果是2.4V，。
在R1等于15Ω的這個時候，I的值是0.16A，于是U1等于IR1，其結果為2.4V ，。
在R1等于20Ω這個條件下，I的值為0.12A，進而U1等于I乘R1，其結果是2.4V ，。
在R1的阻值為25Ω這個條件下九年級中考物理-電流電阻關系復習題及答案解析，電流I呈現出0.10A這樣的數值，進而依據U1等于I與R1的乘積這個關系，得出U1。
如此可知，于誤差能夠允許的范圍以內，電流的數值跟其相對應的電阻數值的乘積，大約近乎相等。
由這個依據能夠推斷出這樣的結論，當處于導體兩端的電壓保持一定的狀況下，經過導體的電流跟導體的電阻呈現出成反比的關系 。
通過7本實驗裝置，能夠?qū)﹄娏髋c電壓的關系展開探究。在探究電流與電壓關系之際，需要將電阻保持不變，對電阻兩端的電壓予以改變。在本實驗器材當中，借助調節滑動變阻器，能夠改變定值電阻兩端的電壓，與此同時，運用電流表測量電流，運用電壓表測量電壓，因而可以對電流與電壓的關系做出探究。
