【實驗考點梳理】

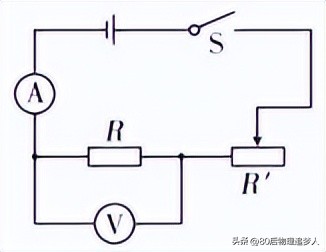

1. 實驗電路圖：
2.實物圖的連接：(參考電壓表、滑動變阻器)
3.連接電路前開關應：斷開
4.滑動變阻器考點：
a.阻值最大處
b.接線方式“一上一下”（常考實物圖連接）
c.滑動變阻器作用：保護電路、保持電阻兩端的電壓不變。
d.判斷滑動變阻器滑動方向
e.滑動變阻器量程選擇
5.電流表、電壓表的考察：實物圖接線、量程選擇、讀數
6.電路故障分析：
最初，電阻兩端的電壓是2.5V，電阻從5Ω被換成了10Ω，滑動變阻器的滑片朝著數值變大的方向進行調節，在調節滑片P的時候，眼睛注視著電壓表，要使電壓表的示數變為2.5V。
時，眼睛觀察（電壓表，使電壓表示數為2.5V）
1. 用于演示控制變量法的實際方法：將開關處于導通狀態且不中斷，多次對定值電阻的阻值進行變更操作，通過調節滑片P，以此實現電阻兩端電壓維持恒定狀態。
2. 實驗結論：當電壓一定時，電流和電阻成反比
【2023典型中考題分析】
2023年涼山中考時，小李探索“電流與電阻的關系”所運用的器材有，學生電源，電流表，量程是0到0.6A九年級中考物理-電流電阻關系復習題及答案解析，電壓表，量程是0到3V，定值電阻，包含5Ω、10Ω、20Ω各一個，開關，滑動變阻器，以及若干導線。
請依據圖甲所展示的電路圖，運用筆畫線替代導線，把圖乙所示的實物連接成完整的電路，連線的時候不可以交叉，。
連接電路之際，開關應當（從“斷開”與“閉合”之中選擇填寫），并且要把滑動變阻器的滑片移動到最（在“左”和“右”里面挑選填寫）端 ；。
（3）小李把學生電源調整到6V，接著將定值電阻逐個接入電路，隨后調節滑動變阻器的滑片，以此保持電壓表示數恒定，再記下電流表的示數，進而得到圖丙所示的電流I隨電阻R變化的圖像，從圖像能夠得出結論：電壓處于一定狀態時，電流與所要考察的電阻呈現出成（選填“正比”或者“反比”）這種關系；。
連接電路正確之后，在實驗期間里，小李察覺到電壓表示數忽然變大，而電流表示數幾乎變為零，那么有可能是定值電阻出現了故障，。
（5）有這樣一種情況，在圖丙當中，存在定值電阻，其阻值分別為5Ω以及20Ω，當阻值處于這兩種情況時，滑動變阻器所具備的電功率分別是P1和P2 ，那么P1與P2的比值是多少呢 。

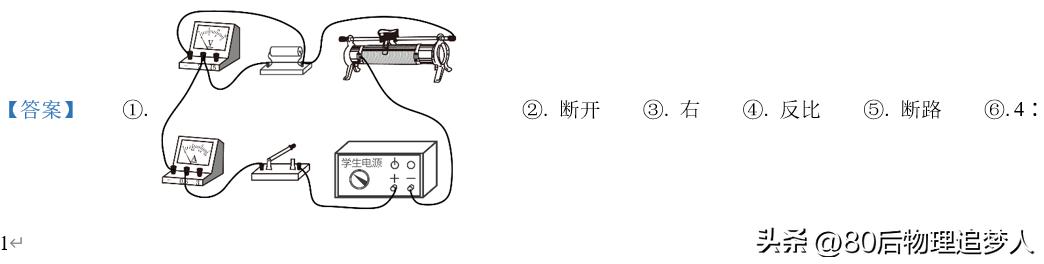

2023涼山中考參考答案
2、（2023龍東中考），在進行探究“電流與電阻關系”實驗之時，老師供給小明如下器材：電源，其電壓恒定為4.5V，還有電流表，電壓表，開關各一個，滑動變阻器甲，規格為“10Ω；2A”，以及滑動變阻器乙，規格為“20Ω；1A”各一個，定值電阻分別有5Ω、10Ω、15Ω各一個，導線若干。
（1）注意在連接電路時，開關必須處于狀態；

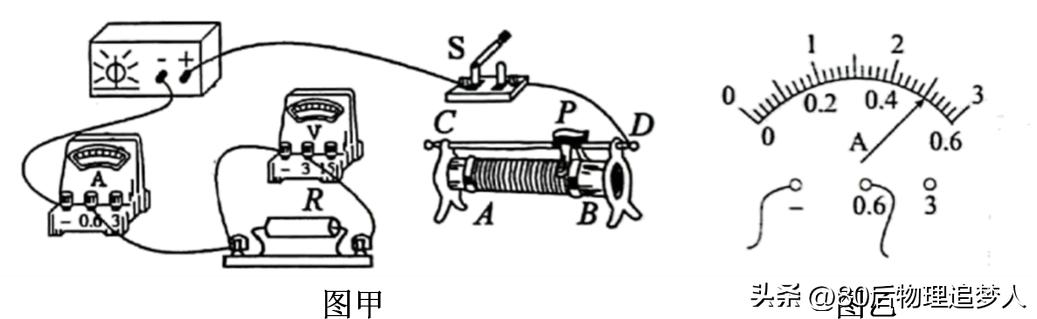

（2）用筆畫出代表導線的線九年級中考物理-電流電阻關系復習題及答案解析，來把圖甲的實驗電路連接好，要達成這樣的要求：滑動變阻器的滑片P朝著左邊滑動的時候，電流表示數會變大，并且導線不允許出現交叉 ；。
在正確連接好電路之后，將開關閉合，此時發現電流表呈現出有示數的狀態，然而不管以怎樣的方式去移動滑片P，電壓表卻始終都沒有示數，那么故障有可能是（只需答出其中的一種情況就行）標點符號。
（4）故障被排除之后，小明把阻值為5Ω的電阻接入到電路里制度大全，將滑片P移動到合適的位置，電流表示數被讀出，其示數如圖乙所述，記錄無誤后，小明又將電阻改為10Ω繼續開展實驗，開關閉合之后，小明應把滑片P朝著（選填“左”或者“右”）移動，一直移到電壓表示數成為；。
小明在進行實驗期間，其選用的滑動變阻器應當是，要從甲或者乙之中做出選擇，（5） 。
借助老師所給予的器材，所能達成的電學實驗包含有：（列舉出一個就行）。

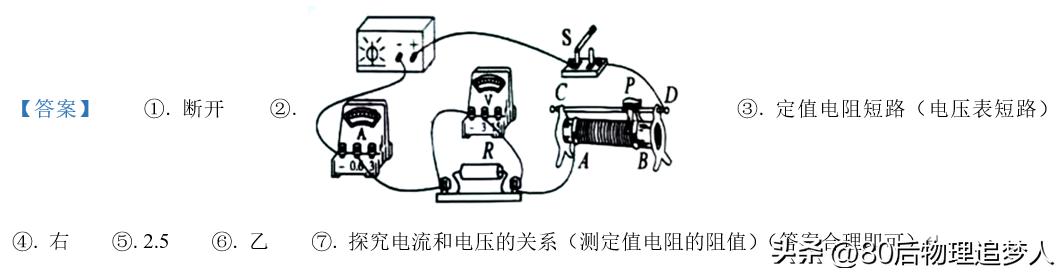

2023龍東中考參考答案
【2023廣元中考】

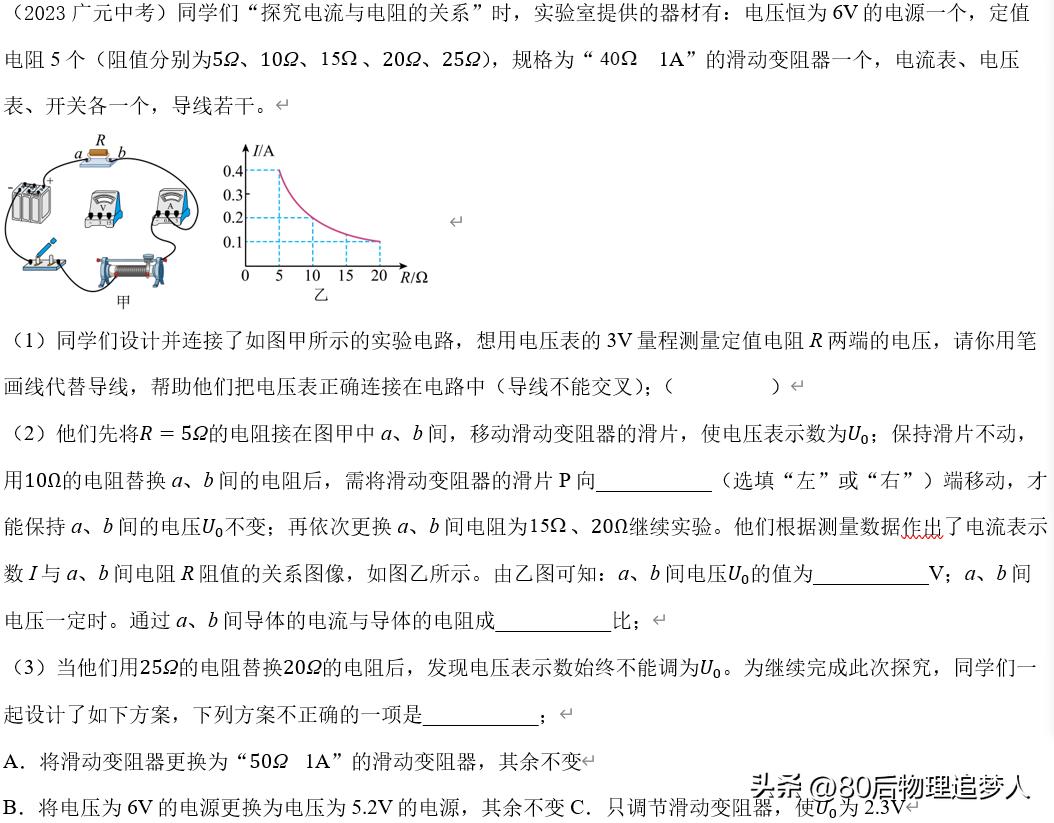

2023廣元真題

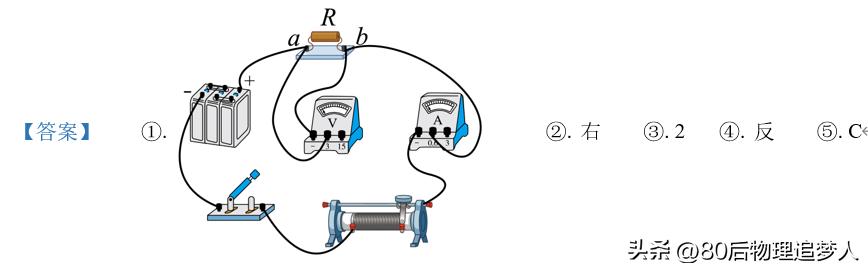

2023廣元答案
