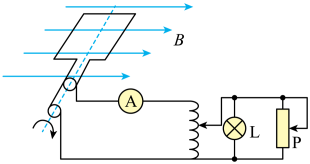

9、如圖所示，磁感應強度
在均勻磁場中，矩形線框繞垂直于磁場的軸以恒定角速度ω = 10 rad/s旋轉。 不包括線框的電阻。 匝數為10匝，面積為0.4m2。 線架通過滑環連接到理想自耦變壓器的初級線圈。 次級線圈接燈泡L（4W，100Ω）和滑動變阻器P。電流表被視為理想的交流電表。 那么下列說法正確的是（）
A、若燈泡正常發光，初、次級線圈匝數比為1：2
B、滑動變阻器的滑塊向上移動，電流指示數字增加
C．如果向下滑動自耦變壓器觸點，燈泡會變暗
D．從圖中位置開始計時，線框內感應電動勢的瞬時值表達式為
10、如圖所示電路中，變壓器是理想的自耦變壓器。 據了解，該電機的額定功率為80W，額定電壓為40V。 燈泡L的額定功率為20W，額定電壓為10V。 現將原線圈兩端接入輸出電壓有效值恒定的交流電源。 當滑動觸頭處于一定位置時自耦電源變壓器的輸出端指示電壓為零，電機和燈泡才正常工作。 電機正常工作時的輸出功率為78W，理想交流電流表指示為10A。 下列說法正確的是（）
A、電機內阻0.5Ω
B、初級、次級線圈匝數比為3：5
C．初級線圈上施加的交流電壓的最大值為
D．固定阻值電阻的阻值為
6、如圖所示電路中物理資源網，變壓器是理想的自耦變壓器。 據了解，該電機的額定功率為80W自耦電源變壓器的輸出端指示電壓為零，額定電壓為40V。 燈泡L的額定功率為20W，額定電壓為10V。 現將原線圈兩端接入輸出電壓有效值恒定的交流電源。 當滑動觸頭處于一定位置時，電機和燈泡才正常工作。 電機正常工作時的輸出功率為78W，理想交流電流表指示為10A。 下列說法正確的是（）
A、電機內阻0.5Ω
B、原、副線圈匝數比為3：5
C．初級線圈上施加的交流電壓的最大值為
D．固定阻值電阻的阻值為
4、自耦變壓器是初級線圈和次級線圈在同一繞組上的變壓器。 它是一次、二次繞組直接串聯、自耦合的變壓器。 按結構可分為可調壓式和固定式兩種。 如圖A所示，它是可調電壓自耦變壓器。 線圈AB均勻地纏繞在圓形鐵芯上。 CD之間輸入交流電壓。 通過移動滑動觸頭P可以調節輸出電壓。圖中變壓器視為理想變壓器，兩個表均為理想交流表，R1=6
，R2=5
。 R3為滑動變阻器，總電阻為10Ω。 此時CD兩端輸入如圖B所示的正弦交流電。 下列說法正確的是（）
A、若變壓器滑動觸頭P移至線圈中間位置，則電壓指示數為18
B、若電壓表指示數為10V，電流指示數為1A，則變壓器初、次級線圈匝數比為9：7
C．當滑動變阻器的滑動觸頭向上滑動時，電壓表讀數不變，電流表讀數變小。
D、當變壓器滑動觸頭P順時針旋轉時，電流表和電壓指示數字變小。
