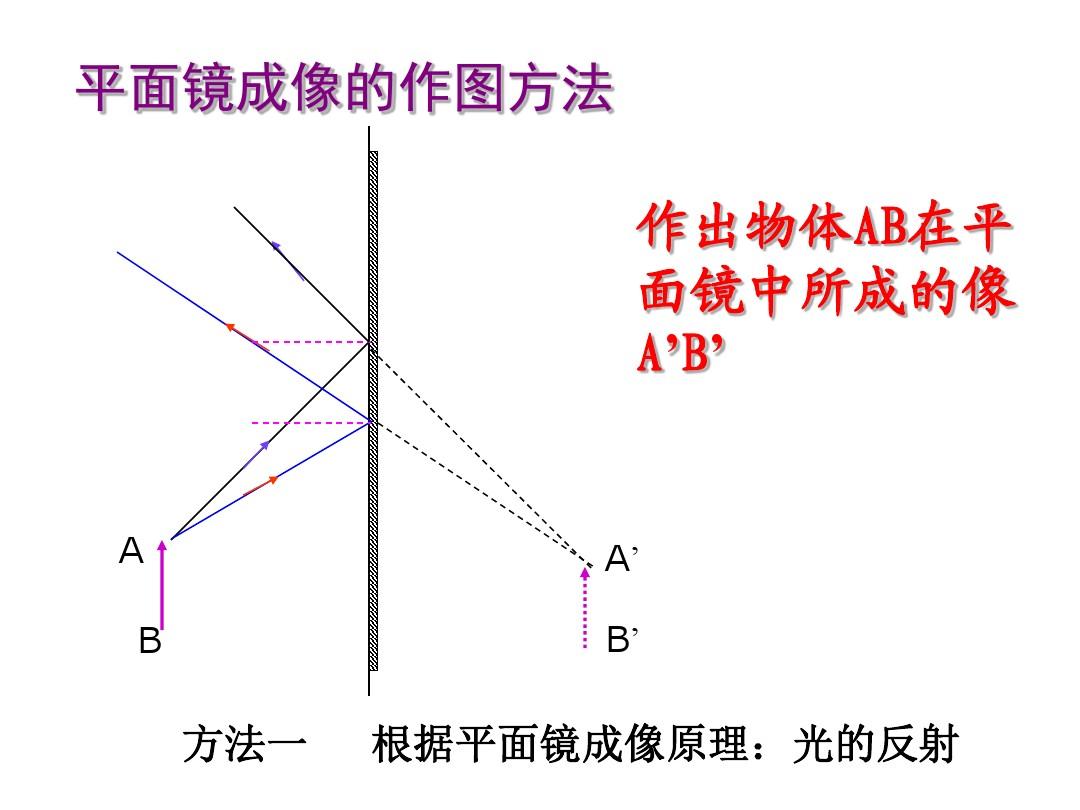

典型例題例1：按照平面鏡成像的特性，做出5—15中物體在平面鏡中所成的像。5—155—16思路導航：由平面鏡成像的特性，可剖析得到；像與物關于平面鏡對稱。可用對稱法做出物體AB在平面鏡中所成的像A′B′。具體作法如下：、分別過AB兩點作平面鏡的垂線并延長至平面鏡后A′、B′點，、使OA′=OA，OB′=OB，則A′B′分別是AB在平面鏡中的像，聯接兩像點A′B′平面鏡成像作圖題及答案，就可得到AB的像（如5—16所示）（注意聯接時用實線!）。例2：如圖所示，是通過平面鏡看見的掛鐘的像，則此時的時刻是．選題目的：通過本題提升中學生應用平面鏡成像的特征解題的能力．剖析：（法一）：按照平面鏡成像的對稱性，對這種習題來說，第1頁共3頁平面鏡成像是以12點、6點為對稱軸左右互換的．從平面鏡中觀察到的時刻數t（按正常刻度讀出的時刻），是經平面鏡把鐘的真正時刻轉換后的結果，它與鐘的真正時刻數之和為12點，所以掛鐘的真正時刻應等于12點乘以從平面鏡中觀察到的時刻數，12點－t＝12點－7點50分＝4點10分．（法二）：也可把這頁紙翻過來透視一下，透過光線立刻可以讀出示數（按正常刻度讀）．（法三）：若手邊有一個小平面鏡，可把圖中的掛鐘再用小平面鏡成一次像，在小平面鏡中按正常刻度讀出表針示數．（法四）：對于時鐘其表針是按順秒針轉動的，而我們?cè)谄矫骁R中所觀察到的卻是逆秒針轉動，因此我們?cè)诒鎰e平面鏡中時鐘刻度時，可按逆秒針方向讀數，圖上的數字也相應按逆秒針方向從小到大排列，同樣也可讀數確切時刻．答案：4點10分．例3：如圖5—21所示，MN是平面鏡，OB、OC是點光源S發12出的兩條光線經平面鏡反射后的兩條光線，用畫圖法確定點光源S的位置。
思路導航：方式一：借助光的反射定理解題。按照反射定理分別做出OB、OC的入射光線OA和OD，這兩條入射光線的交點就是1212點光源S的位置，這兩條光線就是從S發出的，如圖5—22。技巧二：借助平面鏡成像的原理解題。把兩條反射光線OB、OC12第2頁共3頁反向延長交于一點S′，即像點平面鏡成像作圖題及答案，如圖5—23所示，再依據平面鏡成像的特性，從S′向平面鏡引垂線S′O并延長到S，使SO=OS′，S點即為發光點。圖5—21圖5—22圖5—23想一想：在圖5—23中，起碼把平面鏡MN上哪一部份擋住，人就看不見物體的像了。第3頁共3頁
