第五章透鏡及其應用專題二透鏡作圖，作圖時會有要求，其中一條要求是初中物理透鏡專題，實像以及光線要用實線顯示，而虛像還有輔助線則要用虛線畫出，另外還有一條要求是，要保留作圖時所遺留的痕跡。
物理觀念
光透過透鏡會產生折射現象，請將圖里的入射光線或者折射光線補充完整，凸透鏡以及凹透鏡的三條特殊光線作出的圖跟下邊答案圖的變式1一模一樣。
于2023年南充中考的情況而言，呈現出這樣一幅圖，有一束光朝著凸透鏡射去，接著要去繪制該光經過凸透鏡以及凹透鏡之后的折射光路。其所呈現的答案圖里，涉及凸透鏡和凹透鏡的三條擁有特殊性質光線的光路情況，其一為，當入射光線平行于主光軸時，此光線經過凸透鏡折射后，其折射光線或者其延長線會經過焦點；其二是，若入射光線過焦點，又或者入射光線的延長線過虛焦點，那么經過凸透鏡折射過后，折射光線會平行于主光軸；其三是，光線只要過光心，其傳播方向就不會發生改變。還有記憶的口訣是，“平主過焦，過焦平主，過心不變” 。
依據畫出的光線，于圖中虛線框之內畫一個恰當的透鏡，依據透鏡對光的作用來選填凸透鏡或者凹透鏡，像圖所示答案圖變式2，像圖所示，圖里畫出了光線透過透鏡前、后的方向，要于虛線框內填上恰當的透鏡，像圖所示答案圖，判斷要填凸透鏡還是凹透鏡的方法，一是延長入射光線，判斷入射光線的傳播趨勢，像圖甲所示，二是對比折射光線相對于入射光線的傳播趨勢，折射光線有會聚趨勢之時填凸透鏡，折射光線有發散趨勢之時填凹透鏡，像圖乙所示。
近視眼只
能看清近處的物體，看不清
遠處的物體，需要矯正．甲、
乙兩幅圖中，圖甲是近視眼，
請畫出光線經晶狀體后的光
路圖；圖乙表示近視眼矯正
示意圖，請畫出光線經晶狀
有關體后的光路圖，近視眼、遠視眼的特征光路以及矯正光路，呈現于如圖所示答案圖變式 3 里，其中如圖是遠視眼的矯正，需在方框內填入適合的光學元件并完成矯正后的光路，如圖所示答案圖用于判斷近視眼、遠視眼所戴眼鏡類型。首先要依照光路判斷是近視眼還是遠視眼，其次，若是近視眼則選用凹透鏡矯正，若是遠視眼則選用凸透鏡矯正。

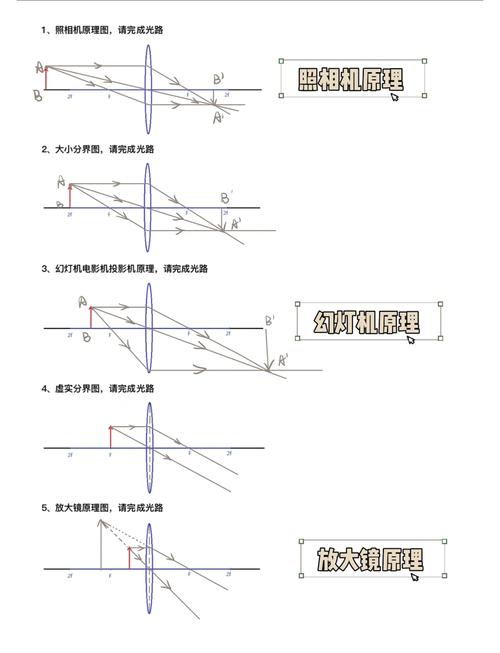

依據凸透鏡成像的規律，作出于圖中、物體AB借助凸透鏡所形成的像A'B'，透鏡成像規律的作圖如同所示答案圖的變式4 。
科學思維

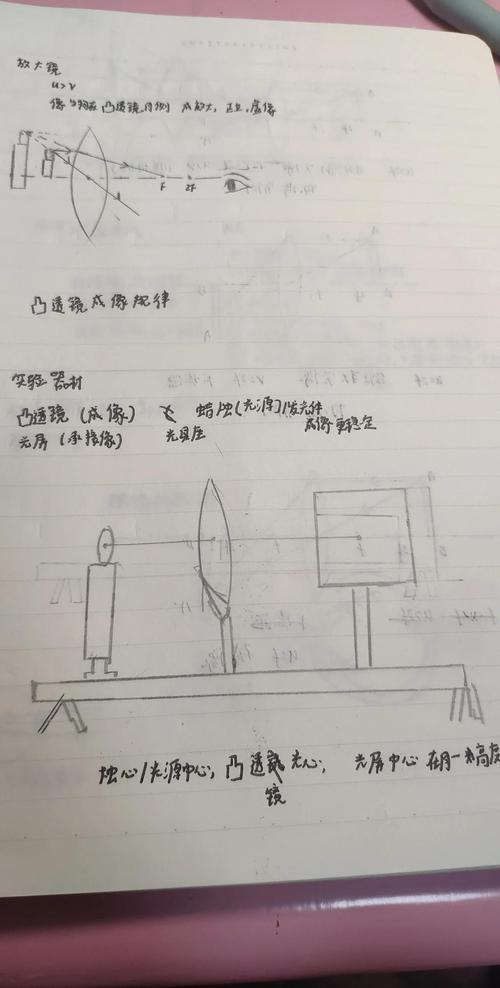

在2023年阜新中考里屬于探究凸透鏡成像規律的那個實驗當中，名為小新的人透過凸透鏡看到了燭焰S的像點S'初中物理透鏡專題，接著畫出光路圖來確定像點S'的位置，這里面O是光心，F是焦點，要保留必要的作圖痕跡 ，如圖所示答案圖呈現出透鏡成像規律作圖這種情況的一般步驟，以典例4作為范例 ，首先從物體也就是A點引出一條平行于主光軸的光線，其折射光線會經過凸透鏡的焦點，就如同圖甲所展示的那樣 ，然后從物體也就是A點引出一條經過凸透鏡光心的光線，這條折射光線傳播方向不會改變，就比如圖乙呈現的那般 ，甲乙 ，兩條折射光線的交點是A點通過凸透鏡所成的像點A'，隨后過A'作出像A'B'，就像圖丙所顯示的一樣 ，丙 。
請依據（2023·遂寧中考）所給的物業經理人，圖中凸透鏡折射后的光線，來作出凸透鏡的入射光線，以及經平面鏡反射后的光線的那種情況，光學元件組合作圖呈現出如圖所示答案圖變式5的樣子。進而還需要在圖中明確畫出入射光線經過凹透鏡后的折射光線，之后再畫出該折射光線經過凸透鏡后的光路，呈現為如圖所示答案圖的樣子 ， 。
