這是一份，關于初中物理第4節電動機的優質ppt課件，課件一共有31頁，PPT課件里主要涵蓋了教學目標，課堂引入，思考一下，實驗器材，實驗過程，實驗結論，實驗猜想，實驗方案，控制變量法，以及控制不變等內容，歡迎大家下載使用。
通電導體在磁場中受到力的作用
【探究1】讓通電導體在磁場中動起來
1. 探究磁場對通電導線的作用
磁鐵、直導體、電源、開關、金屬導軌。
閉合開關，觀察實驗現象并思考。
通電導體在磁場中會受到力的作用。
通電導體在磁場中受力方向可能與哪些因素有關呢？
【探究2】通電導體在磁場中受力方向可能與哪些因素有關。
通電導體在磁場中受力方向可能與磁場方向、電流方向有關。
1.電流方向一定，探究通電導體受力方向與磁場方向的關系。
2.磁場方向一定，探究通電導體受力方向與電流方向的關系。
電流方向一定，探究通電導體受力方向與磁場方向的關系。
閉合開關，原來靜止在磁場中的導體發生運動。
電流方向不變，改變磁場方向初中物理電動機，磁場中導體運動方向發生了改變。
通電導體在磁場中受力方向與磁場方向有關。
磁場方向一定留學之路，探究通電導體受力方向與電流方向的關系。
磁場方向不變，改變電流方向，磁場中導體運動方向發生了改變。
要是同時去改變電流的方向還有磁場的方向，那么通電后的導體在磁場里的受力方向會發生改變呀？
在實驗里直導線，運動一段距離后，就會脫離磁場，持續運動起來很難。那么，線圈能夠持續轉動嗎？
通電的導線，在磁場這個環境當中，會受到力的作用，而這個力的方向初中物理電動機，跟電流所具有的方向，以及磁場的方向，都是存在關系的。
當電流方向發生改變時，通電導線受力方向改變，或者當磁感線發生改變時，通電導線力學方向變更；當電流方向與磁場方向同時產生改變情況下，通電導線受力方向保持不變。
2.磁場對通電線圈的作用
如何才能使得線圈持續轉動呢？
通電線圈在磁場中兩邊受力，但方向相反，發生順時針轉動。
(1) 讓線圈持續轉動
當處于那種情況，也就是線圈的平面跟磁場呈現垂直狀態的時候，存在這樣一種現象，即通電的線圈受到了平衡力的作用，進而達到了平衡位置。在這個時候呢，因為存在慣性這一因素，所以線圈還會持續地轉動。
線圈依靠慣性，越過了平衡位置，之后，磁場力發揮作用，其結果是，讓線圈進行逆時針旋轉。
(2) 轉過平衡位置后改變電流方向
線圈靠受到的力仍使它順時針轉動。
當線圈轉到平衡位置時，改變電流的方向，觀察線圈的轉動情況。
(1) 通過換向器可以改變線圈中的電流方向每半周改變一次。
電流通過的那個線圈（注意不是普通線圈），受到磁場給予的力的作用，接著開始按照順時針的方向進行旋轉，當這個通電線圈剛剛經過平衡位置的時候，換向器會依照設定好的程序，自動地去改變電流在線圈中的方向，在通電線圈轉過平衡位置之后，它又會在磁場力的作用之下，持續地朝著順時針的方向轉動 。

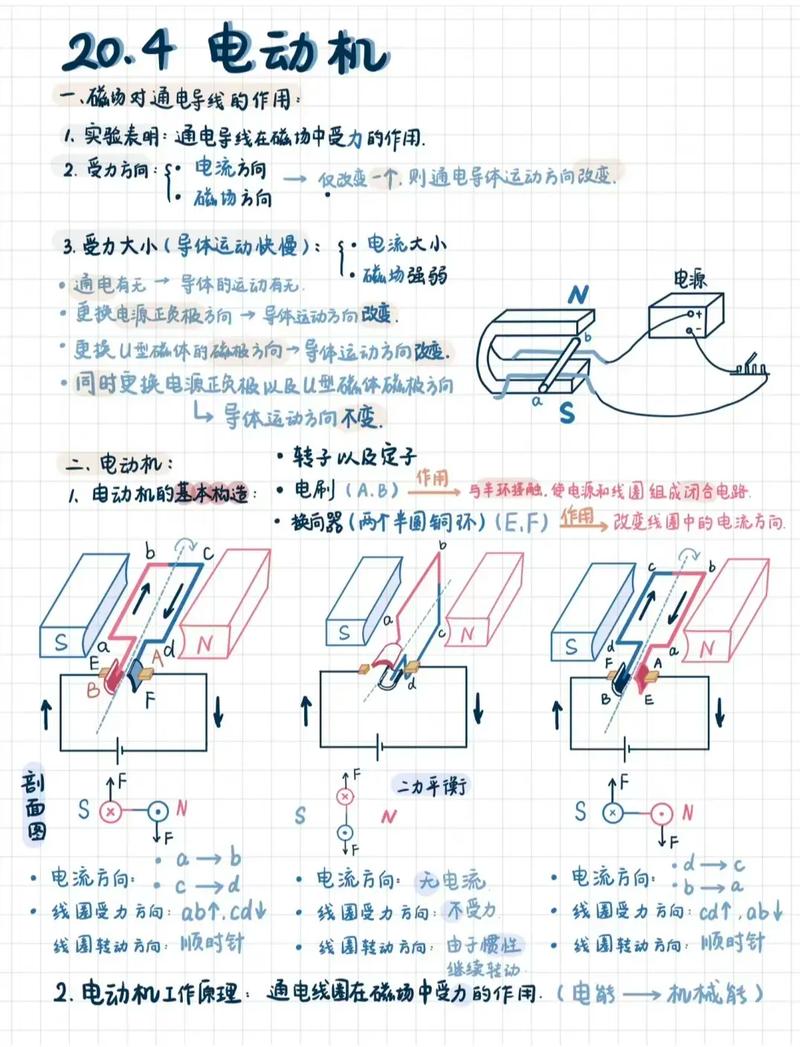

2. 直流電動機的結構
有著能夠轉動的線圈也就是轉子，還有固定不動的磁體即定子，二者共同構成了電動機；當電動機處于工作狀態時，轉子會在定子當中進行轉動 。
換向器在電動機工作中的作用
電動機具備這樣的優點，其構造是簡單的，控制是便利的，體積是微小的，效率是頗高的，并且對于環境所造成的污染是相當小的。
通電線圈在磁場中受力轉動。
【視頻欣賞】小電動機的工作過程
實際的電動機存在多個線圈，每個線圈都與一對換向片相連接，目的在于確保每個線圈在轉動進程中受力的方向，都能促使它朝著同一個方向進行轉動。
應用于電風扇、洗衣機、抽油煙機、電冰箱等。
應用于電力機車、起重機、電動玩具等。
當有方向改變的電流通過線圈時，紙盆會怎樣運動？
揚聲器的工作原理示意圖
1. 下述表述正確的是（ ?。〢所說的是電動機是將機械能轉化為電能的那種機器B所講的是電動機是把電能轉化成機械能的那種機器C提到的直流電動機是借助線圈的轉動進而產生電流的D表示改變線圈中的電流方向能夠改變電動機線圈轉動的快慢 。
2．如圖所示，揚聲器乃是一個于電信號轉變成聲信號方面發揮作用的裝置，其在開展工作期間，會有電流通入到線圈之中，該電流攜帶了聲音信息，并且是時刻處于變化狀態的。下列說法中正確的是（ ）。
A，揚聲器工作的過程，所利用的是電磁感應的原理 。 B，揚聲器可是利用磁場對于通電導體存在力的作用原理。 C，揚聲器工作之際，會把機械能轉化成內能 。 D，改變線圈之中的電流方向，線圈的運動方向不會發生改變 。
3. 在進行直流電動機模型安裝之際，借由更改下述哪一因素，方可變換直流電動機轉動的方向呢（ ），A. 電流的大小，B. 電流的方向，C. 磁體磁性的強弱，D. 電源電壓的大??？
①通電導體在磁場中受到力的作用電流的方向磁場的方向
①原理：處于磁場里的通電線圈會因受力從而發生轉動 ②基本組成：包含換向器，還有轉子以及定子 ③換向器作用：當線圈轉過平衡位置之際，會自動讓線圈中的電流方向發生改變 ④能量轉化：將電能轉化成機械能。
