方法指導 畫電路圖的一般方法:

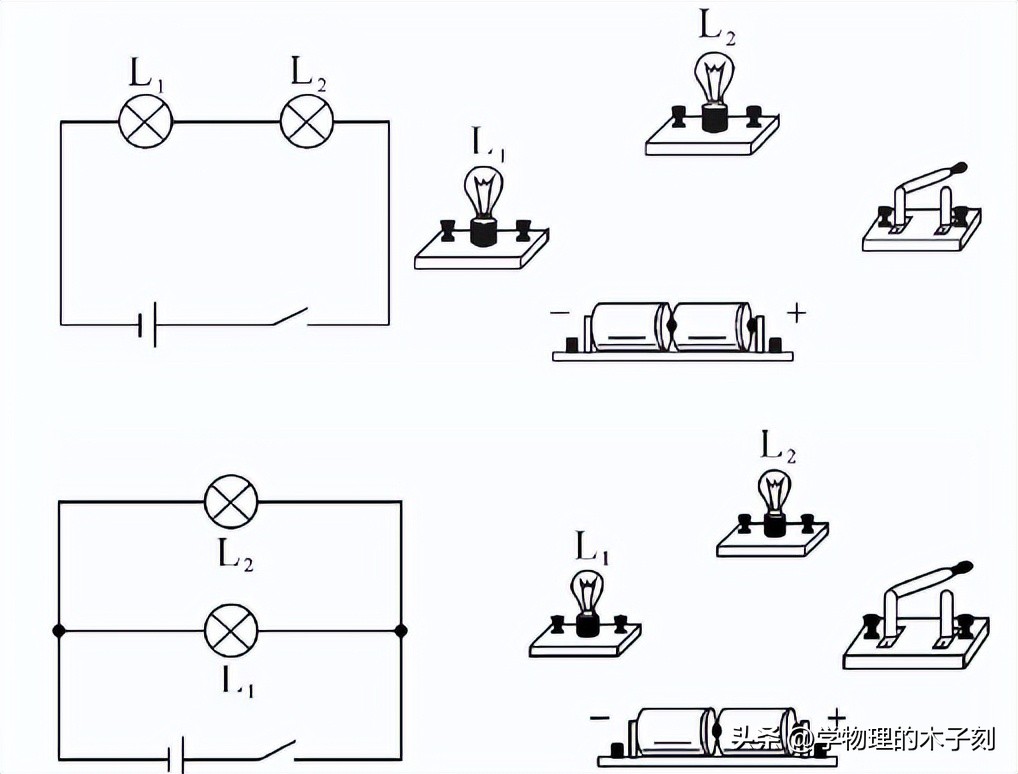

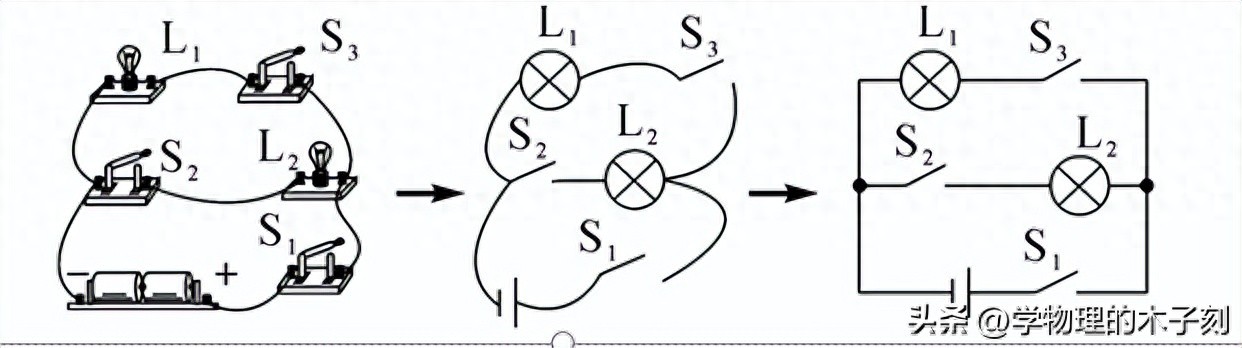

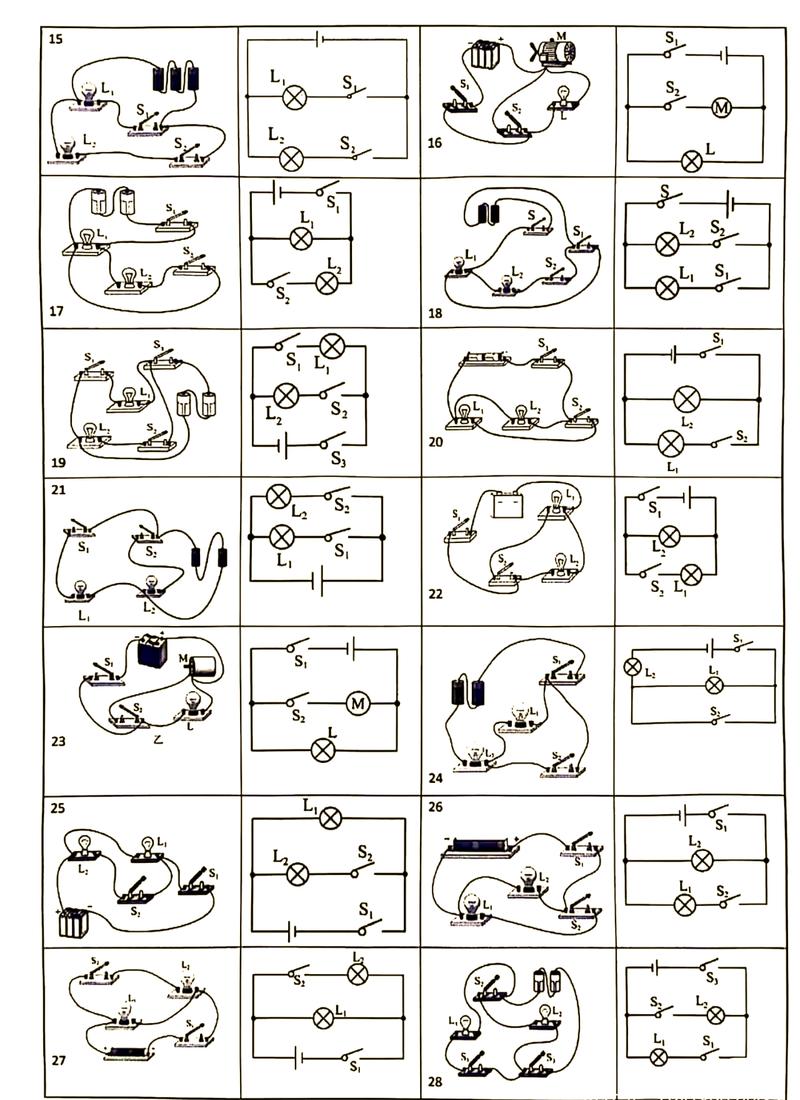

1. 替換法,也就是一一對應那種,先是要用電路元件符號去替換實物圖當中的元件,之后呢,再把它整理成規范的電路圖,就像圖中所展示的那樣。

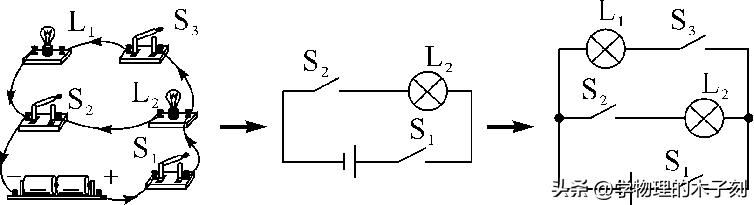

2. 電流路徑法:首先要找出電流所經過的路徑,接著使用筆來畫出線條把電流的路徑給表示呈現出來,隨后順著電流路徑逐個依次畫出相應的元件符號(就如同圖中所示那樣)。(并聯電路也能夠被看成是單個串聯與并聯的組合情況)。

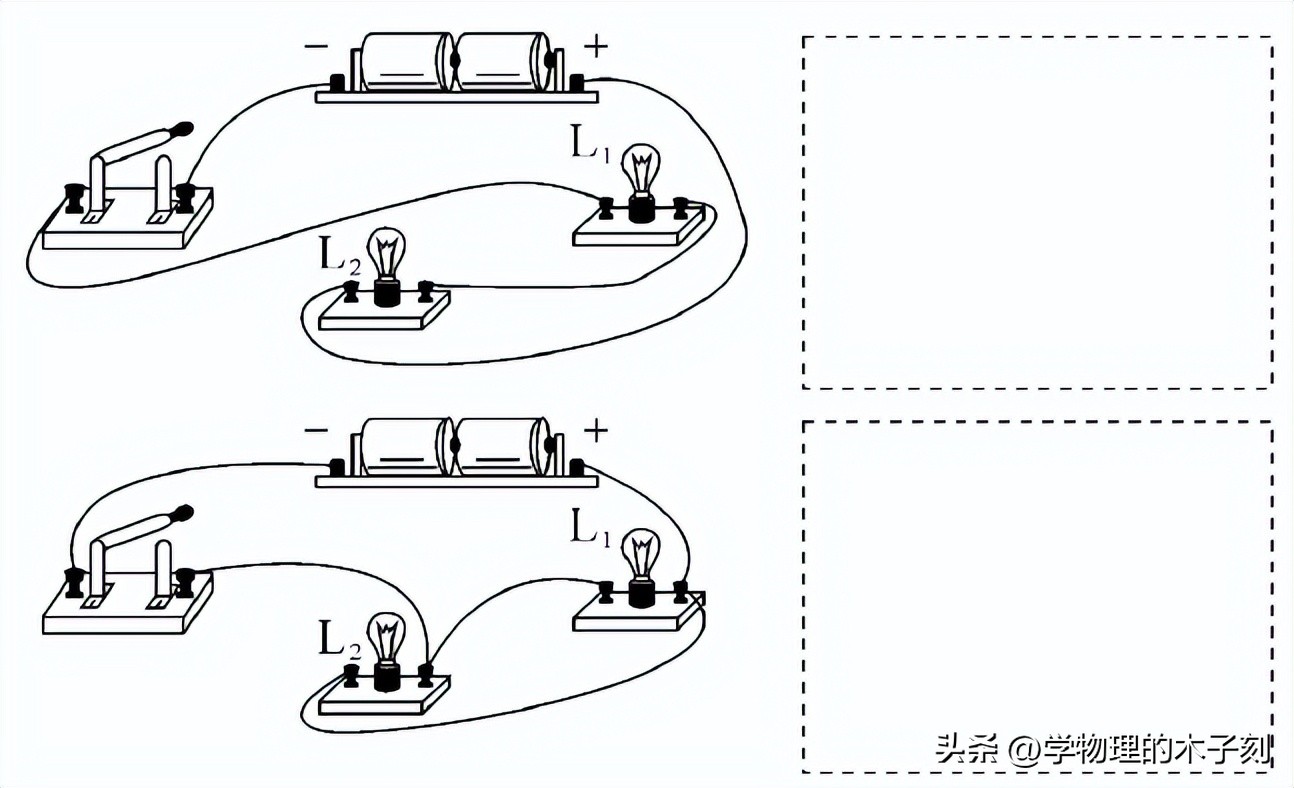

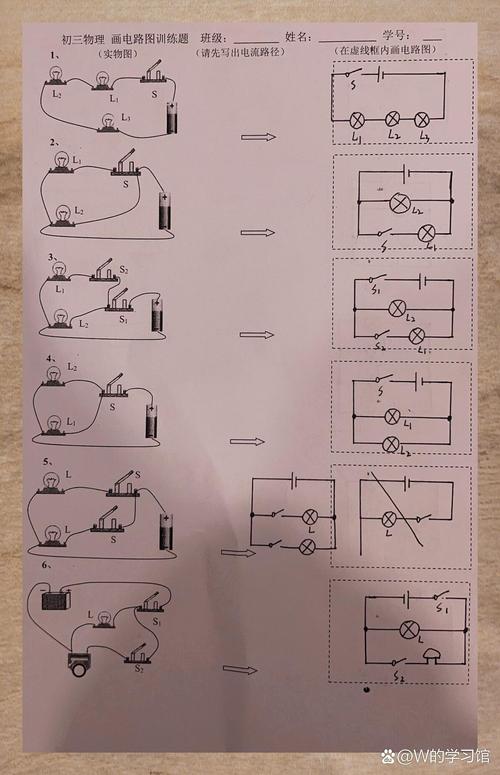

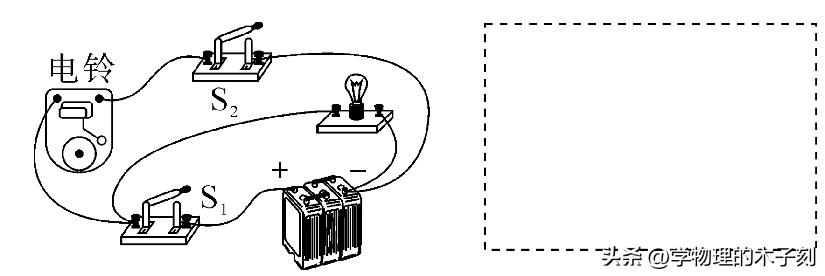

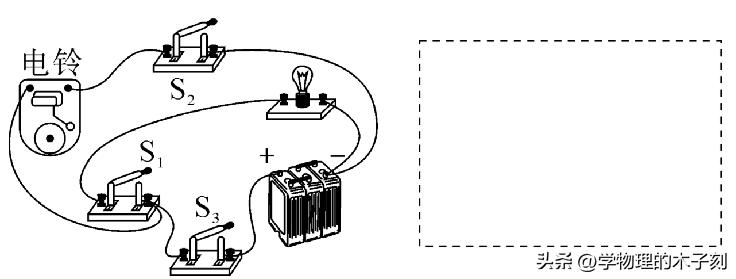

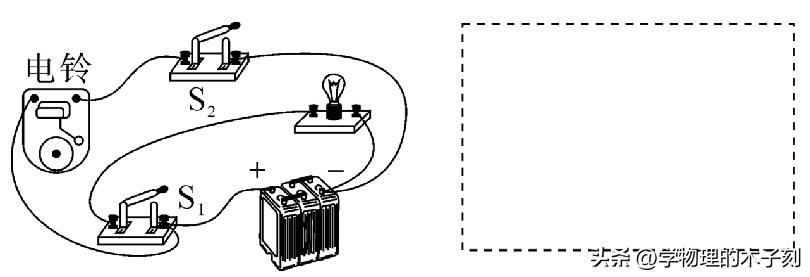

例題練習:請根據實物圖物業經理人,在虛線框內畫出對應的電路圖





類型二 根據電路圖連接實物圖
方法指導 連實物圖的一般方法:
1.串聯電路:根據電流流向,電源和其他元件依次連接。

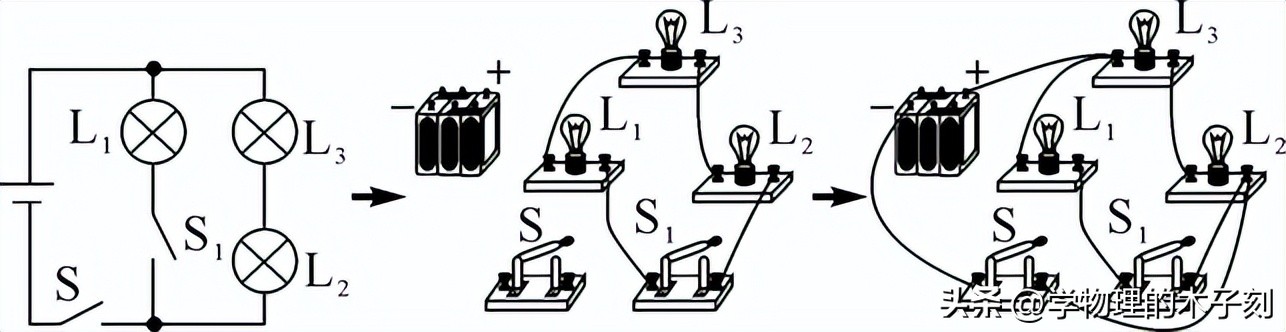

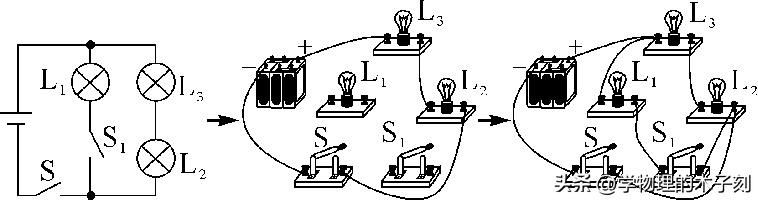

首先,存在并聯電路,其有著操作方法,即先處理支后處理干,要找尋分流點和匯流點,分流點是電流分支之處,匯流點是電流匯聚之處,接著把支路并聯于兩點之間,隨后再連接電源,就好像圖所展示的那樣。

b. 存在一種先通后補法,具體做法是初中物理電學圖像專題,先把電源以及其中一條支路連接起來使其成為通路初中物理電學圖像專題,之后再去補接其他支路。(如圖)。

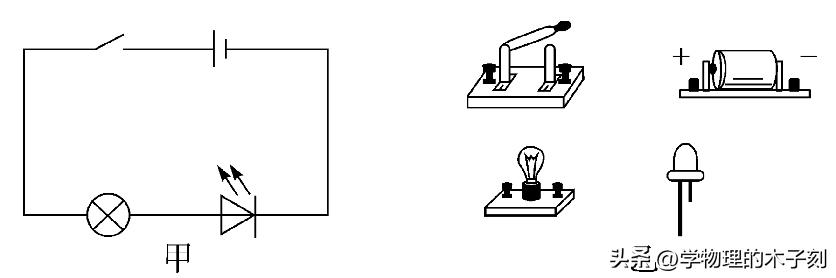

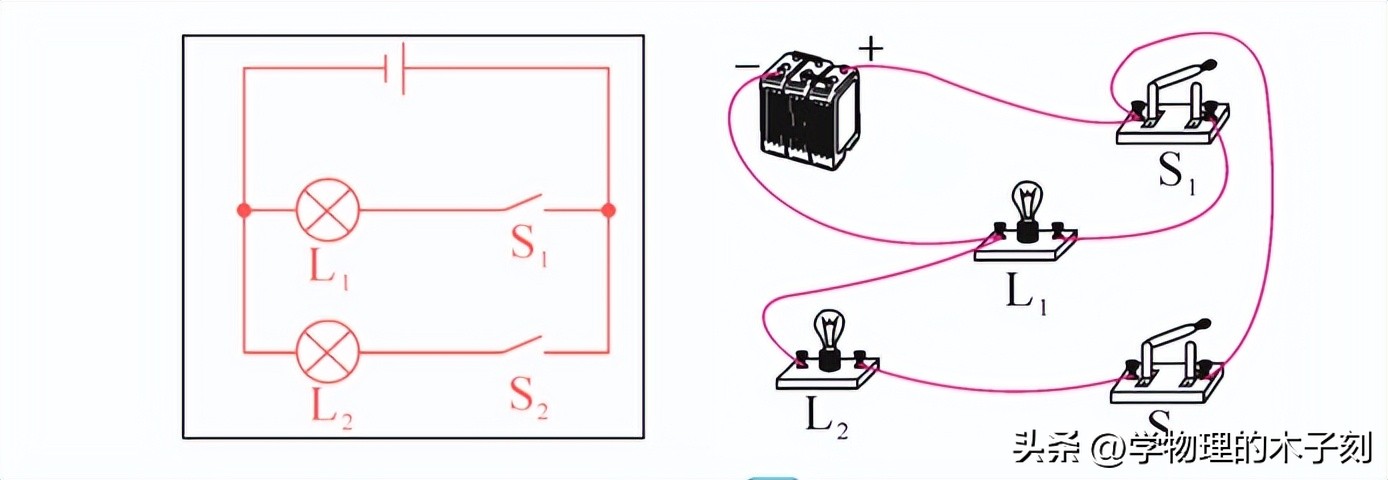

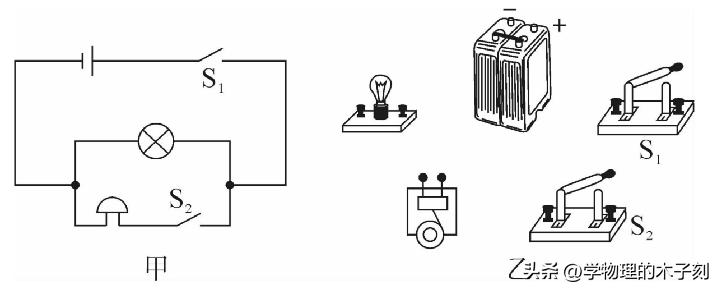

對應練習:按電路圖,以筆畫線代替導線將圖中器材連接起來



類型三 根據題意畫電路圖或連接實物圖

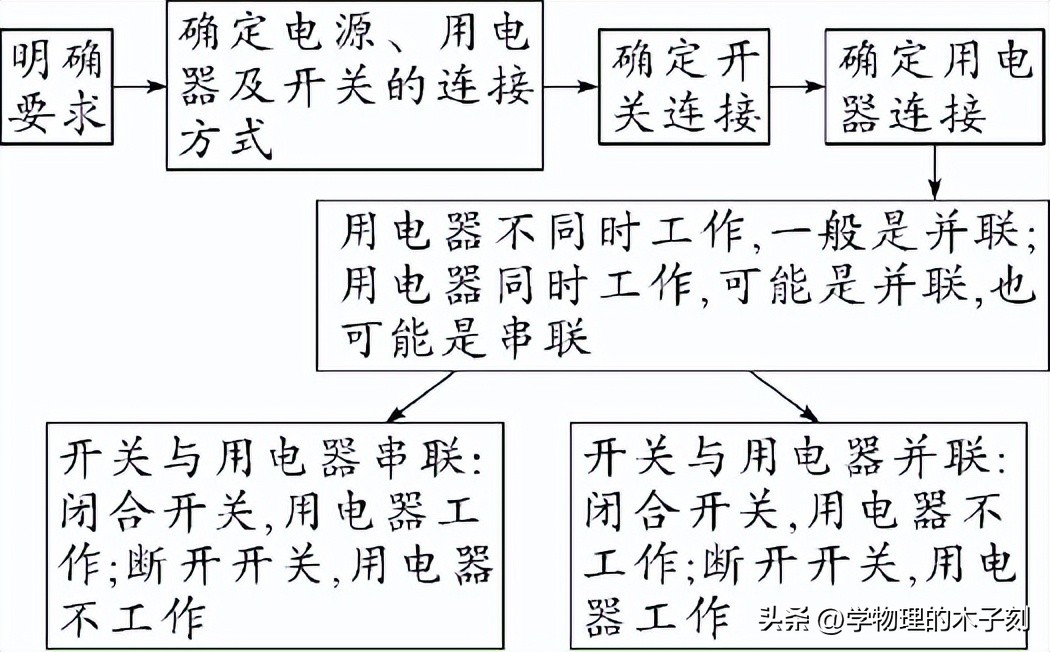

方法指導 根據題意作圖的一般方法步驟:

試牛刀其一:1.就如同圖所呈現的那樣,學校設置有前面一個門和后面一個門,在前面的門以及后面的門各自安裝一個按鈕開關,它們分別是S1和S2,學校的傳達室配備有兩盞燈以及一組電池。條件要求是:當處于前面門的人按下開關S1的時候燈L1點亮,當處于后面門的人按下開關S2的時候燈L2點亮。請依據要求在框內設計出電路的圖,并在實物的圖當中進行連線。(導線不要出現交叉)。

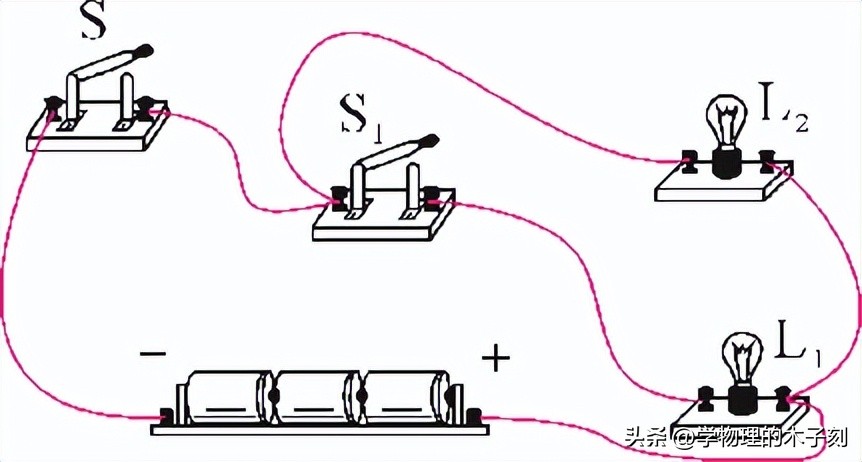

2. 如圖所示,要用筆畫線替代導線,依照要求連接電路。要求是,僅當閉合開關S的時候,燈泡L2才會發光連接;僅當閉合開關S1的時候,燈泡L1以及L2都不會發光連接;當同時閉合開關S、S1的時候,燈泡L1和L2都會發光連接。

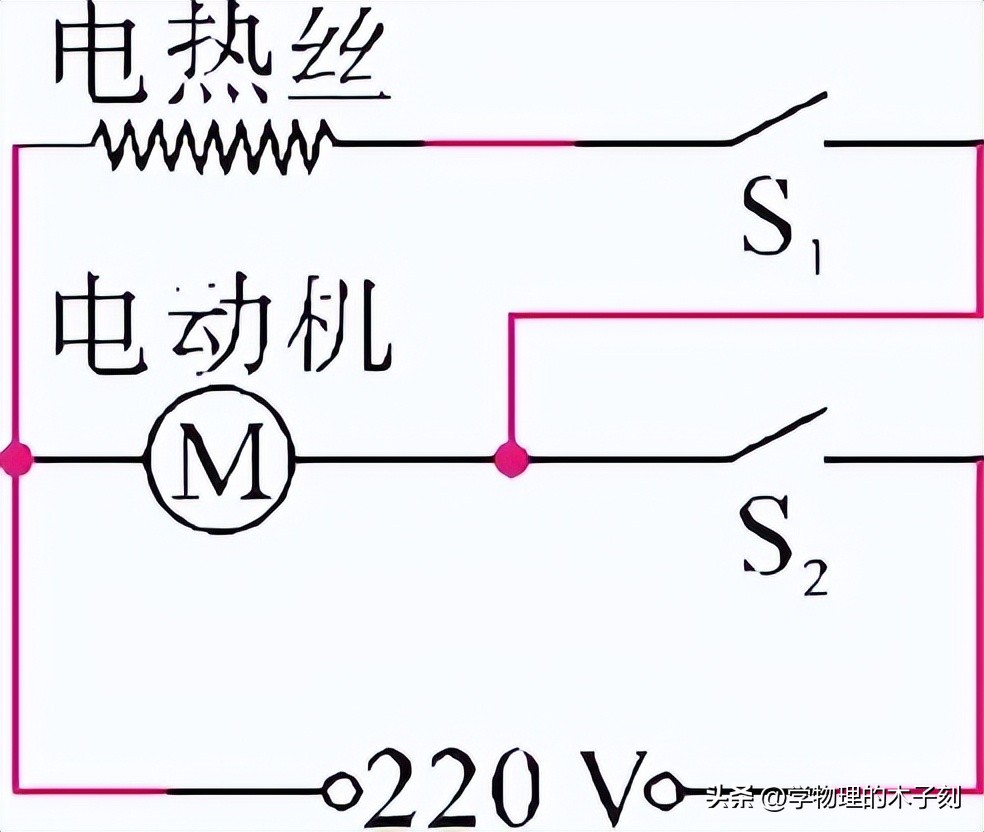

給出的一個展示電吹風的簡易平面結構的圖,要依據下面所提及的要求,把電吹風往內部進行連接 ,如此這般 。
(1)只閉合開關S2時,吹冷風。
(2)開關S1、S2閉合時,吹熱風。
(3)單獨閉合開關S1,電吹風不工作。
