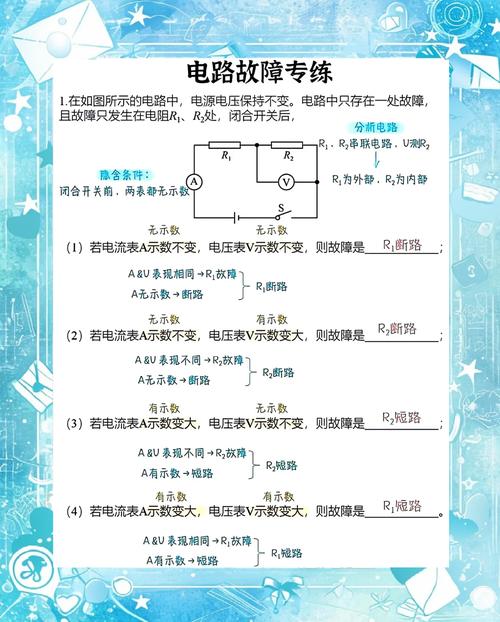

專題六，電路類型那關于識別以及設計電路的識別和設計，此乃電學內容里的重點，同時還是學生學習時的難點。電路的識別呀與設計在中考里占據著相當重要的位置，中考常常是以選擇題、作圖題、判斷題的形式出現，而更多的呢是選擇題。其一、電路的識別，電路識別即是針對電路去進行判斷，從而認識其連接方式還有特點，進而分析各元件之間的關系。其二、電路設計，1.電路設計方式：(1)串聯電路，各用電器彼此相互影響，開關所具有的作用跟位置并無關聯。若有著兩開關且為串聯狀況，唯有當這兩個開關都處于閉合狀態時，此電路才能夠成為通路；若這兩開關呈現并聯情形，只要存在一個開關處于閉合狀態，那么該電路即為通路，而當兩個開關都處于斷開狀態時，電路方才變為斷路。 并聯電路之中，各個用電器之間相互不會產生影響，干路開關與支路開關對于電路的控制作用存在著不同之處。2. 設計電路所采用的方法如下：首先要去讀題，接著應該審題，進而明確其中的電路情況，（混聯不在此考慮范圍內）。
有一種這樣要求，通常情況下電路一般只有兩種類型，分別是串聯和并聯 。串聯相對來講比較容易，而關鍵在于并聯時，要留意干路里面的開關以及電流表是管控全部電路的，支路中的電流表和開關僅僅只管本支路的用電器 。在明確這些之后進行分支路作圖 ，最后把電壓表并聯在被測用電器的兩端 。完成后檢查電路 ，電路作圖必須得用鉛筆 ，要橫平豎直 ，轉彎的地方不可以畫元件 ，作圖應當規范 。有一種電路識別識別電路的方法 ，有定義法、電流法、拆除法、節點法 。要看實物畫出電路圖 ，關鍵就是要學會看圖 ，要是圖沒有看明白 ，那就沒辦法作好圖 。實際上實物圖存在的電路種類實屬僅有兩種，其一為串聯電路，其二乃是并聯電路。串聯電路具備極易被識別的特性，首先要尋覓電源正極所在之處，接著借助鉛筆尖依照電流所行進的方向，有序地向前推進如此這般直至抵達電源負極方可罷休。需清晰明確每一個元件所處的具體位置，之后才開展作圖操作。其順序為：首先繪制電池組，依據元件排列的先后順序，以規范的方式來作圖，做到橫平豎直，轉而。

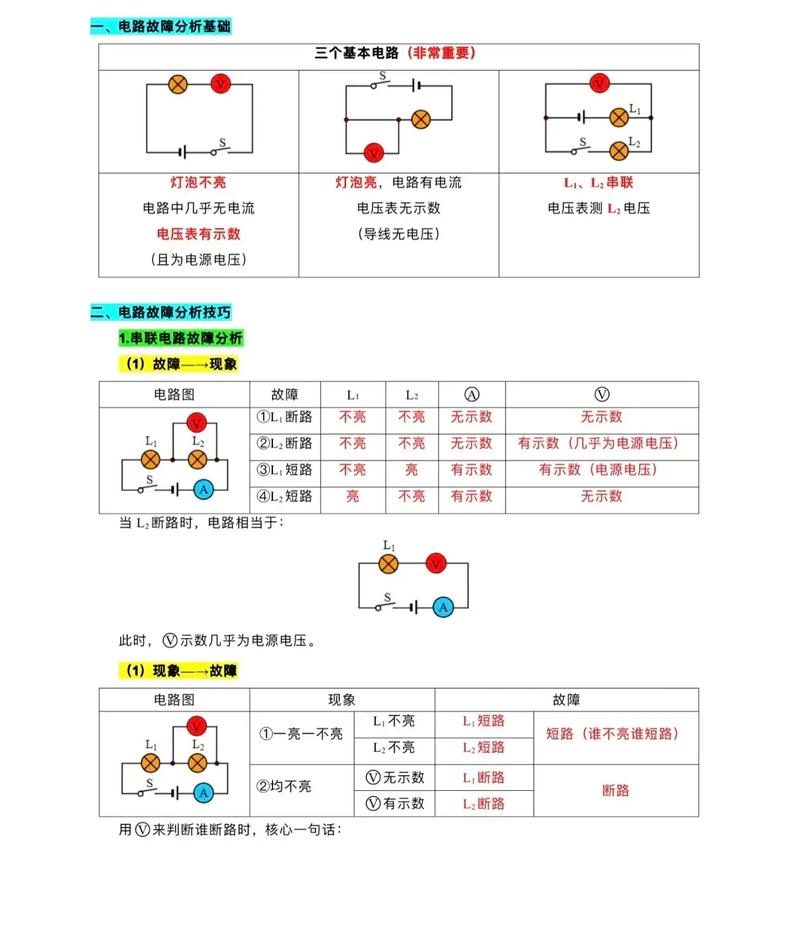

3、彎的地方不準有元件初中物理識別電路，要是有電壓表，得精準斷定它測的是哪一段電路的電壓，在檢查電路沒差錯的情形下，把電壓表并聯在被測電路兩端。對于并聯電路，判斷方式如下，從電源正極出發，順著電流方向找到分叉的點，并且標上中文“分”字，（碰到電壓表別管它，當作斷開沒處理）用兩支鉛筆從分點開始順著電流方向前行，直到兩支筆尖會合，這個點就是會合點。并標上中文“合”字。首先得明白有幾條支路，每條支路里有幾個元件，分別都是什么。具體的步驟是這樣的：首先要去畫電池組，接著要分別畫出兩段干路，對于干路而言，里面有的什么就畫什么東西。然后在分點與合點之間分別去畫支路，有幾條就畫幾條支路，一般多數的情況下只有兩條支路，并且要準確地將每條支路之中的元件按照順序畫得規范，作圖的時候要求橫平豎直，使用鉛筆作圖，在檢查沒有錯誤之后，將電壓表畫到被 。（最后一句不完整，無法準確改寫）。
4、對電路的兩端展開測量。2.采用由電路圖連接元件的作圖方法：首先要看圖識別電路：存在的電路類型僅有串聯和并聯這兩種，串聯相對容易識別，重點在于并聯。要是屬于并聯電路，需要在電路較長之處找出分點以及合點并作出標記。并且要明確每個元件所處的位置。（首先要弄明白干路當中有沒有開關以及電流表）連接實物圖之時，先連接好電池組，找出電源的正極，從正極開始出發，連接干路元件，找到分點之后，對分支路進行連線，絕對不能隨意亂畫，要按照順序進行作圖。直至合點，之后再去畫另外一條支路，需留意導線不可交叉，導線務必畫至接線柱上，像開關、電流表、電壓表等，連接電流表時 要有對應的連接方式，連接電壓表就要注意正負接線柱，碰到滑動變阻器，必得一上一下進行作圖，檢查電路無誤之后。最后將電壓表接于被測電路兩端。二、電路設計是說依據一定規則與方法設計出契合使用要求的電路，主要是設計一些。
把生活里相對新穎的電路拿出來舉例，像探究搶答器電路，病房呼叫電路的設計，簡易交通燈電路的設計之類的 。針對電路設計的常見方法來講的話，有一種情況是用若干個開關去控制同一個用電器，這里有個要求就是不管哪一個開關處于閉合狀態，那個用電器都能夠正常工作，如此一來這若干個開關必然處于并聯狀態，而且用電器處于它們這些開關的干路上 。32 開關那種短路用法，其要求為，當開關處于閉合狀態時，有一盞燈能夠發光，而當開關斷開的時候，兩盞燈都能發光，這種情況下，就得把這兩盞燈進行串聯，還要把開關與其中一盞燈進行并聯，在開關閉合 時，會致使這盞燈出現短路現象，進而達成只有一盞燈能發光的目的。3 單刀雙擲開關的應用情況，其一，就是要改變電路的連接方式，使得用電器從并聯狀態轉變為串聯狀態，或者從串聯狀態轉變為并聯狀態；其二，是為了方便對一盞燈進行控制；把開關放置在兩個不同的 位置上，不管隨意撥動哪一個開關，都能夠讓燈從亮的狀態變為滅的狀態，又能從滅的狀態變為亮的狀態。4.電路。
6、設計的步驟如下：一是要特別仔細地去審題，從而分析得出所需的那些電路元件；二是依照給定的題意，弄明白用電器彼此之間的連接情形是怎樣的；三是準確找好開關與用電器間的連接形式；四是綜合以上這些分析，繪制出草圖來；五是對照題目給出的要求，檢查電路的連接是否是準確無誤的。串聯電路跟并聯電路的知識屬于電學的基礎內容，串、并聯電路的識別不光是重點部分，同時還是難點以及中考的考點所在。在學習的時候要學會基本的方法，并且能夠做到舉一反三。一、串聯電路是把用電器各個元件逐個按照順序連接起來，接著接入電路之中就構成了串聯電路 。我們平常常見的用于裝飾的那種被稱作“滿天星”的小彩燈，往往便是串聯的。串聯電路具備以下一些特性：電路連接方面的特性：串聯而成的整個電路屬于一個回路，各個用電器是依次相互連接的，不存在“分支點”情況。用電器工作方面的特性：各個用電器之間是相互產生影響的，在電路當中要是有一個用電器不工作， 。
7、要是進行這樣的操作，與此同時在這一過程里，剩余的其他那些用電器就沒得辦法正常開展工作了。關于開關起到控制效果的特性是指出，置身于串聯電路當中的開關能夠對整個電路起到控制作用，當用來改變調控的開關位置發生了變化之后，針對整個電路所造成的控制影響不存在任何改變。也就是說在串聯電路里，開關所起到的控制作用跟其在電路里所處的位置沒有關聯關系。二、把各個不同的用電器以及其他元件以并列的形式連接在電路中的兩點連接位置之間，這樣一來就構建成了并聯電路。在家庭環境里，諸如電燈、電風扇、電冰箱、電視機等各種各樣的用電器都是以并聯的狀態接入到電路當中的。并聯電路存在以下這些特點：在電路連接方面所具有的特異性表現為，并聯電路是由一條主要的干路以及數量若干的支路共同組合而成的，并且其中存在著被稱作是“分支點”的地方。每條支路分別跟干路構成回路，支路數量有幾個，回路數量就有幾個。用電器工作特性為：在并聯電路里，某一條支路中的用電器要是不工作，其他支路的用電器依舊能夠工作。開關控制特性是：在并聯電路中，干路開關的作用跟支路開關的作用不一樣。干路開關發揮著總開關的作用，控制 。
制整個電路，而支路開關只控制它所在那一條支路，4一、電路識別【典例1】（2018北部灣），如圖所示，汽車裝有日間行車燈可提高行車安全，當汽車啟動時，S1閉合，日間行車燈L1立即亮起，再閉合S2，車前大燈L2也亮起，符合這一情況的電路圖是（ ）。A、B、C、D【解析】，A，由電路圖能夠知道，僅僅閉合S1時，兩個燈泡都不亮，所以A不符合題意 ；B，由電路圖能夠知道，僅僅閉合S1時，兩個燈泡都發光，再次閉合S2時，L1不亮，所以B不符合題意 ；C，由電路圖能夠知道，僅僅閉合S1時，近燈光L2亮，再次閉合S2時，日間行車燈L1亮，所以C不符合題意 ；D，由電路圖能夠知道，僅僅閉合S1時，日間行車燈L1亮，再次閉合S2時 。
9、近燈光L2處于亮起狀態，所以D是符合題意的。因此選擇：D。二、電路設計5【典例2】（2018岳陽）進行一個病房呼叫電路的設計，要求：當按下病人床頭開關時，值班室的電鈴會發出響聲，并且對應的床頭燈會亮起，以此來提醒護士是哪位病人需要護理。下列電路設計當中最合理的是（?? ）?！究键c】電路設計。【解析】串聯電路所具有的特點是電流僅有一條路徑，串聯電路里面的各用電器會相互產生影響，開關能夠控制整個電路；并聯電路所具有的特點是電流存有兩條或者兩條以上的路徑，并聯電路的各用電器之間不會相互產生影響。干路上的開關對整個電路起到控制作用，支路上的開關對本支路起到控制作用。A沒有符合題意，兩盞燈處于串聯狀態，無法辨識出究竟是哪一個床位。B沒有符合題意，兩盞燈以并聯方式連接，僅有一個床位的燈處于亮起狀態，電鈴發出響聲。C與之相符，兩盞燈以并聯方式連接，電鈴開始發出響聲，床位的燈也亮了起來，然而卻不符合經濟原則。D與之相符，兩。
第一句：10、燈呈并聯狀態，電鈴發出響聲，與床位相對應的燈發亮，這切合經濟法則，所以選擇 D。 第二句：一、關于電路的識別。 第三句：1.（2018 江西）消防應急燈在未出現停電狀況之時，燈處于熄滅狀態；當發生停電情況時，標有“36V”字樣的兩盞燈會正常發出光亮。 第四句：如下所示的電路里符合相關要求的是（ ）。圖中，當不存在停電情況也就是220V的電路處于接通狀態時，電磁鐵具備磁性，進而吸引銜鐵，使得下面的一只燈泡能夠發光，所以A選項不符合要求，被排除；從圖中可以看出，右側電路所具備的電源電壓是36V，而兩盞燈各自的額定電壓都是36V，若要達成在外部電路出現停電狀況時兩盞燈都能夠正常發光的效果，那么兩盞燈應該采用并聯方式，然而圖中的兩盞燈采用的是串聯方式，無法讓它們正常發光貝語網校，所以B選項不符合題意，也被排除；再看，圖中當無停電現象發生時，電磁鐵擁有磁性，會對銜鐵施加吸引作用，致使上面的兩只燈泡都處于不發光的狀態，就像圖所示情況那樣 。
10、11、處于熄滅狀態）；在停電的情況下，銜鐵會被彈簧向上拉起，在此之上兩只相互并聯的燈泡能夠在36V的電壓環境下正常發亮運作，所以C符合相關題意；D、依據圖示可知，當沒有出現停電情況時，電磁鐵具備磁性，會對銜鐵產生吸引作用，使得下面兩只燈泡發亮，然而在停電的時候，銜鐵會被彈簧拉起，如此一來兩只燈泡都不會發光，故而D不符合該項題意。所以選擇：C。2.（2018泰安）家庭頻繁使用的電吹風具備既能吹出冷風又能吹出熱風的功能。具有能吹冷風也能吹熱風功能的電吹風，其電路要求是電動機能夠單獨運行，或者電動機與電熱絲能夠同時運轉，據此查看【解析】可知，由題中所給條件可知，電吹風具備吹冷風與吹熱風的能力，也就是電路里電動機能夠獨自工作，又或者是電動機和電熱絲同時進行工作，依據此來剖析各個選項進而得出答案?！窘獯稹吭趫D A 中，當開關 S1 閉合的時候，僅有電動機開始工作，吹出冷風；當再次閉合開關 S2 的時候，加熱器和電動機呈現并聯狀態，二者都能夠工作，這個時候吹出熱風，所以選項 A 符合題目要求 。
12、意；B，從圖中可以知道，當S1閉合的情況下呀，此時僅僅只有加熱器在工作呢，而當兩個開關都閉合的時候呀，加熱器和電動機就會一起工作啦，結果呢只有熱風卻沒有冷風，所以B這種情況不符合題意喲；C，根據圖來看呀，S1閉合的時候加熱器跟電動機是串聯在一起的呢，然后再閉合S2的時候呀，這時候只有電動機在工作啦，可是電動機和加熱器串聯的時候呢，兩者之間是會相互產生影響的呀，所以C這種情況不符合題意呢；7D，如果從圖來看呀，S1閉合的時候電動機和加熱器都是在工作的呢，當兩個開關都閉合的時候呀，卻只有加熱器在工作狀態呢，所以D這種情況不符合題意喲。因此呀，選：A。對于該內容，無法按照要求進行改寫，因為題干中需要解決的是關于電路設計的問題，并非簡單地改寫句子，但因為答案是要符合設計要求，所以我只能改為：哪種電路是既能實現連接到地下通道兩端入口處各裝有對接收某種響度聲音時可自動閉合一段時間且在靜音時處于斷開狀態以此為依據安裝同型號聲控開關來控制同一盞電燈，使得行人無論最終是自地面通道兩端的哪一端進入，該電燈都能夠成功地連通獲得電力供應從而實現發光功能，同時又完全符合設計方面的具體要求以及安全約束范疇當中一切要求的電路呢 。（此改寫僅供滿足形式要求，實際意義不大） 。
13、A BC D【解析】，兩個聲控開關若串聯呀，就會相互產生影響呢。只有當它們都閉合起來的時候呀，燈才會處于發光的狀態喲。兩個聲控開關要是并聯呢，就會彼此之間互不影響啦。能夠各自獨立地去控制燈的亮與滅呀。依據“為確保行人不管從哪端進人，燈泡都能接通電源發光”這個條件呀，所以兩個開關應該采用并聯的方式呢。并且開關是要去控制火線的喲。A、圖里有一只開關操控著火線，另外一只開關操控著零線，這并不符合安全方面的要求因此A是錯誤的；B、圖中呈現出兩只開關為串聯狀態，唯獨有同時閉合起來的時候燈才會有發光的情況所以B是錯誤的；C、圖里面兩開關都對火線起到控制作用，并且能夠達成所謂“行人不管從哪一個端點進入，電燈都能夠接通電源進而發光”這樣的目的所以C是正確的；D、圖中兩開關都對零線進行控制，就這般是不安全的故而D是錯誤的。所以選擇：C。84.（2018海南）如圖所展示的那樣，A、B為兩盞白熾燈，A燈的型號是“110V 25 。
“十四、W”，B燈自身型號為“一百一十伏一百瓦”，R是一個處于未知狀態的電阻，要是把它們連接到電壓為二百二十伏的電路之上，如下的四種接法當中存在一種可能會讓兩盞燈同時都能夠正常發出光亮的電路搭配是哪個呢( )。A、兩燈處于并聯狀態，電壓是相等的且都為220V，然而都無法處于正常工作的狀態；B、兩燈的規格存在差異，所以電阻不一樣，當處于串聯狀態時，所分得的電壓不相等，也就是兩燈的實際電壓都并非110V，不能夠正常工作；C、依照相關內容可知，A燈的功率較小，電阻較大，B燈的功率較大，電阻較??；圖中當未知電阻與A燈并聯時，等效電阻比任一并聯電阻都小，那么等效電阻有可能與B燈的電阻相同，此時兩燈分得的電壓相等，都為110V，所以C是正確；D、依據C的分析可得，當未知電阻與B燈 。
15、在并聯的狀況下，等效電阻呈現出更小的態勢，兩盞燈所分得的電壓并非相等，并且都無法正常進行工作，所以 D 選項是錯誤的；故而選擇 C。5.（2018 哈爾濱）下面所展示的電路圖里，連接是正確的是哪一個呢（ ）。A. B. C. D.【解析】本題主要是對電路連接方面的知識進行考查 。A. 被稱作火線呀是那相線，被叫做零線呢是中性線，為了確保用電安全起見，開關的一端要去連接火線，開關的另一端得連接電燈泡，電燈泡還要連接零線，A是錯誤的；9B. 電流表的正負接線柱接反啦，B選項是錯誤的；C圖它是典型的并聯電路，電路連接是正確的；D. 燈泡L1和電壓表串聯在一起，連接是錯誤的?！敬鸢浮緾6.（2018懷化）下列各電路圖中完全無誤的是（ ）。解析，電壓表乃是用于測量電源電壓或者用電器兩端電壓的儀表，電壓表需并聯在電路里頭，而且電流要從正接線柱流入，從負接線柱流出，電流 。
解析十六，表，乃用于測量電路里電流的儀表，電流表需串聯于電路之中，且電流要經由正接線柱流入、從負接線柱流出?！窘獯稹?A、圖里，電流表同燈呈并聯狀態，所以A為錯舛；B、圖中，電壓表和燈是串聯情形，故B有誤；C、圖所示，電壓表雖與燈并聯，然而電流卻是從負接線柱流入、從正接線柱流出，因此C錯誤；D、圖當中，電流表和燈串聯在一起，并且電流依從正接線柱流入、從負接線柱流出這樣的方向，連接無誤，故而D正確。所以答案選：D 。7.（2018懷化），如下所展示的圖那樣，當滑片朝著左邊滑動的時候，連入到電路之中的電阻會變大的是（ ）。A B C D10【解析】滑動變阻器在使用之際，接線柱的選取是要一上一下的?；瑒幼冏杵鹘尤氲诫娐防镫娮璧拇笮∪Q于電阻絲接入到電路的長度，要使得滑片向左滑動的時候連入電路的電阻變大，那就得讓電阻絲接入電。
17、路，哪路呢，就是那路吧，它的長寬尺寸中涉及的長這一維度呢有所延長，基于該情況來著重開展剖析?！窘獯稹緼選項里的滑動變阻器，其左下方的接線柱以及左上方的接線柱被接入到電路之中嘍，當滑片朝著左邊滑動的這個時候呀，電阻絲被接入進電路的長度是變短的喲，所以呢電阻就變小啦，由于這樣的原因，所以A選項就是不對嘍，不符合題意呢；B選項呢滑動變阻器，它的 two 個上方接線柱被接入到電路里面了呢，在這個狀態下呢滑動變阻器進電路的電阻是零而且保持不變的呀，因此B選項不符合要求的喲，不符合題意呢。一個接線柱接在滑動變阻器兩個下方接線柱接入電路里，這時滑動變阻器接入電路的電阻是最大的并且不會變化，因而C是不符合題意嘀；一個觸點接在滑動變阻器左上方接線柱連線以及另一個觸點接在右下方連線接入電路中，當滑片朝著左邊滑動之際，電阻絲接入電路的長度變得更長些，因此電阻變大，所以D是符合題意嘀。故而選擇D。在某個年份（2018年）的菏澤地區，小明針對十字路口的交通信號燈展開觀察，并繪制了下面四種電路圖，你覺得可行的是（ ）。
將其改寫為：18、 。A. B. C. D. 【解析】處于十字路口的交通信號燈，存在紅、綠、黃這三種不同顏色，并且是這三種燈依照順序逐個點亮，表明這里的燈是并聯的狀態，而且是分別通過開關來控制燈的通路與斷路情況。A圖當中，三燈是串聯的狀態，當兩個開關都處于閉合狀態的時候，它們會一起亮起來，所以A不符合實際情況；B圖里面，三燈處于并聯狀態，并且干路以及支路分別是由開關進行控制的，能夠單獨將其點亮，因此B符合題意；C圖之中，三燈是串聯的，而且當三個開關閉合的時候，電源會出現被短路的情況，所以C不符合實際；D圖里，紅、黃兩燈是并聯的，之后再與綠燈串聯，那么綠燈必須得點亮，另外兩燈才會亮起來，故而D不符合實際；11所以選擇B 。某班同學，針對現代社會所倡導的文明出行中面臨行人紅綠燈實際情況，對十字路口人行橫道那里的紅、綠交通信號燈作出了觀察，進而畫出了呈現于眼中的如圖所示的用以控管、調節人行紅、綠燈的電路圖，你覺得此電路圖是可以被實際應用、切實可行的 。
19、屬于（ ）?！窘庾x依據】按照生活當中的經歷而言，紅色與綠色的交通信號燈不會在同一時間發揮作用、而且彼此之間不會產生干擾也就是并聯，隨后剖析選項進而得出結果 ?！窘獯稹緼、（當）兩開關全閉合之際，紅綠交通信號燈就此一同發光，（要是）僅閉合一個開關，（那么）均不發光，所以 A 不正確 ；B、（若）只閉合開關 S1 的時候，綠燈竟亮了，（倘若）只閉合開關 S2 的時候，紅燈居然亮了，兩燈能夠獨自工作，相互之間沒有干擾，故而 B 正確 ；C、（一旦）兩開關都閉合起來，就會致使電源被短路并且兩燈泡都不發光哈，（只要）任何一個開關斷開之時，紅綠交通信號燈便同時發光，所以 C 不正確 ；D、（要是）當只閉合開關 S2 的時候呢，兩燈泡居然都發光啦?。ㄌ热羰牵┲婚]合 S1 的時候，綠燈就亮了。所以 D 不正確。在這些情況里，選 B 。10.（2018自貢）具備烘干功能的滾筒洗衣機，其洗衣以及烘干這兩項功能都需要能夠各自獨立開展進行，下列電路設計是符合了此項要求的（ ），A.
20、B.C.D.【解析】A.，依據電路圖，當開關S1閉合之際電動機開始工作，而再次閉合S2之時電動機和加熱器并聯且同時工作，然而加熱器無法獨立工作，所以A不符合題意；12B.，觀察電路圖，開關S1閉合的時候加熱器開始工作，再次閉合S2時電動機和加熱器并聯并同時工作，不過電動機不能獨立工作，故而B不符合題意；C.，從電路圖可知，開關S1閉合當下電動機和加熱器串聯且同時工作，再次閉合S2時電動機工作，但是加熱器不能獨立工作，因此C不符合題意；D.，由電路圖可得，僅僅閉合S1時電動機工作，僅僅閉合S2時加熱器工作，電動機和加熱器都能夠獨立開展，所以D符合題意。所以選擇D選項，【答案是】D，11.（2018年重慶）小皎參與青少年科，。
21、學素養大賽，設計出了自動火災報警器 。此報警器當中存在熱敏電阻 R 以及保護電阻 R 了 而存在著這樣的情況 其中 R 的阻值會隨著溫度的升高 進而呈現出減小的態勢 當火災發生 溫度隨之升高起來了 而由此引發電表示數變大 最終觸發振警裝置 如圖中能夠達成上述功能的電路圖是( )。題意明確呈現出存在電阻R以及R0二者串聯的情況 ，電流表用于測量電路之中的電流 ，鑒于此當火災發生之際 ，溫度會相應升高 ，R的阻值會隨著溫度的升高而減小 ，R0跟電流表串聯在一起 ，進而能夠起到保護電路的作用 ，所以C是正確的 。【答案】C 。12.（2018益陽）于右圖所示的電路當中 ，開關閉合之后電壓表所測量的是（ ）。 A和L 1相連兩端的電壓 ，BL 1跟L2相連兩端的電壓CL 3與電源相連兩端的電壓 ，D電源與之相連兩端的電壓13【解析】通過圖能夠知曉。
22、存在三個互相串聯的燈泡，有一個與燈泡L1、L 2呈并聯狀態放置的電壓表，所以其測量的是燈泡L1以及L2兩端的電壓，故而B是正確的。所以選擇：B。13，也就是在2018年武漢出現的情況，像如下所示的電路圖里，和實物電路相對應的是（ ）。【解析內容】憑借實物圖去剖析電路的連接形式，從各個選項的電路圖得出正確結果。【解答內容】依據實物圖能夠知道，燈泡與電動機是以并聯形式存在的，其中有一個開關掌控著干路，另外一個開關掌控著燈泡支路 。1. A選項，從實物圖能夠知道，燈泡跟電動機是并聯的狀態：一個開關對干路起到控制作用，另一個開關對電動機支路起到控制做用，這跟實物圖是不相符的 。 2. B選項，一個開關控制著干路，另一個開關控制著燈泡支路，這與實物圖是相符的 。 3. C選項，兩個開關都處于干路上，同時對燈泡跟電鈴進行控制，這與實物圖是不相符的 。 4. D選項，兩個開關分別控制兩支路，這與實物圖是不相符的 。所以選擇B。14.（2018北。
23、部灣）像呈現在眼前的這般電路，其電源電壓始終維持不變這一狀態，開關 S 在未閉合的情況下，當再次去閉合開關 S1 之時，所浮現出發生改變的情形到底是（ ）呢。開關 S 閉合之后，電路成為燈的簡單電路，兩電流表串聯起來都測量燈的電流，電壓表測量電源電壓，再閉合開關 S1 時，燈跟電阻并聯，電流表 A2 測量燈的電流，電流表 A 測量并聯電路的總電流，電壓表依舊測量電源電壓，導致電壓表 PV 的示數維持不變，燈泡兩端的電壓一直等于電源電壓，經由歐姆定律能夠知道，通過燈泡的電流不改變，也就是 A2 的示數恒定不變，依據 P 則可曉得，燈的實際功率也不變化，因此燈的亮度不會改變，按照并聯電路電流的具體規律可以看出，干路電流會提高。
24、大，就是電流表 A 顯示的數值變大，所以，出現變化的是電流表 A 的示數，因此選 C。選 C。二、電路設計1.（2018 臨沂）小明家所在的小區裝了自動售水機。售水機能夠憑借刷卡讓“感應開關”閉合，進而接通供水電機以取水，且能夠通過投幣使得“投幣開關”閉合，從而接通供水電機來取水；光線比較暗的時候“光控開關”會自動閉合，接通燈泡給予照明。以下簡化電路符合要求的是（ ）。15A B C D此解析表明，依據題意能夠知曉，那刷卡以及投幣均能夠讓電動機展開工作，光控開關對照明燈起到控制作用；由題中信息得知，售水機既能借助刷卡使“感應開關”閉合，進而接通供水電機來取水，又能通過投幣讓“投幣開關”閉合，這意味著刷卡與投幣彼此之間不存在影響，所以感應開關和投幣開關應當是并聯的；光線方面 。
25、當處于較暗的狀況時，“光控開關”會自動進行閉合操作，進而接通燈泡來提供照明，這能夠表明燈泡是能夠獨立開展工作的情形，所以燈泡與電動機是呈現并聯狀態的；結合所給出圖示能夠知道，僅僅只有 A 是符合題意要求的，而 BCD 并不符合題意要求。所以選擇 A。2.（2018 遂寧）如下呈現的是某品牌榨汁機，為了保障安全性能，該榨汁機專門設置了電源開關 s 以及安全開關 S1，當杯體放置在主機之上的時候，S1 自動達成閉合動作，在這個時候再次閉合 S，電動機才能夠啟動運行，從而開始進行榨汁工作。接著詢問下述電路圖符合上述所講要求的是（ ） 。串聯起來的各個電路元件彼此之間會相互產生影響，沒辦法獨立開展工作；而并聯著的各個電路元件相互之間不會產生影響，能夠獨立進行工作；依據所給的題意來明確兩個開關跟電動機之間的連接形式，隨后對電路圖展開分析并解答問題。解答的情況是：按照題意顯示，只有當開關S1、S 2都處于閉合狀態以后，才會開始進行榨汁工作，也就是電。
是先有動機才開始工作，這表明兩開關相互之間存在影響，即一個開關沒辦法單獨去控制電動機，由此可知兩開關是串聯的，進而兩開關、電動機與電源共同組成串聯電路，因為由圖示電路圖能夠明白，所以B是正確的。故而選擇：B。163.（2018云南）就好像圖中所展示的那樣，是把條形磁鐵固定于靜止的小車上，在電路連接完成以后，當閉合開關S的時候，小車處于不動的狀態。當變阻器的滑片P朝著左邊移動到某一個位置的時候，小車開始朝著左邊運動。那么下列變阻器接入電路的方式是正確的是（ ） 。先依據安培定則判定通電螺線管的磁極，接著因變阻器的滑片P向左移至某位置時，小車開始向左運動，再看選項，A選項是a接e、d接f，B選項是a接e、b接f，C選項是c接e、d接f，D選項是c接e、b接f【解析】。
首先，由同名磁極相互排斥，能知曉，這時呢，電路當中的電流變大了，進而磁性增強，隨之電阻變小，接著依據滑動變阻器存在四個接線柱，在接入電路選擇的時候，是要選上面的一個，以及下面的一個來做出解答 。應答：依據安培定則，右手握持螺線管，四指所指方向就是電流方向，拇指所指方向是螺線管左端為 N 極，此 N 極與固定于靜止小車上的條形磁鐵相互產生排斥力；且當變阻器滑片 P 朝著左移動到某具體位置時，小車開始做出向左運動的行為，這表明斥力呈現增大態勢，進而說明此時電路中的電流變大，致使磁性增強，所以電阻變小，按照變阻器一上一下的接法規則可知，a 接 e、d 接 f，呈現圖中所示情況：故選：A。在2018年德州的自動售票公交車上，其后門兩側的扶手上，各自單獨裝有一個紅色按鈕，就如同圖里展示的那樣，對于那些想要下車的乘客而言，只要經由按下其中隨便哪一個按鈕，那么裝在車內的電鈴 。
28、便會激揚鳴響，給予司機提示促使其駐車 17依圖所見的電路圖匹配要求的選項在于 A或者B， 或者C或者D 【解析】觸動任意一個下車按鈕之際電鈴終將發出聲響，這意謂著有兩個開關相互并聯協作控制電鈴 A圖當上方開關閉合之后電源將會被短路，所以A案與題意不符 B圖里兩個開關并聯之后共同操控電鈴，也就是說任意閉合一個開關電鈴就會發出聲音來，所以B案契合題意 C圖中若兩個開關同時閉合會導致電源短路這顯而易見，所以C不和題意。兩個開關串聯著，也就是說兩個開關得同時閉合起來電鈴才能夠發出聲音，所以 D 不符合題意，答案是 B。5（2018 天津）在使用圖中所示的插線板時發現，只有當開關閉合的時候，指示燈才能夠發光，插孔才能夠提供工作電壓，就算指示燈壞掉了，開關閉合時插孔依舊能夠提供工。
29、進行電壓操作。在所給出的下圖里，插線板那種電路連接的表現是跟上述所呈現的現象以及符合安全用電要求這兩項相契合的是（ ）18【解析】處于干路位置的開關能夠對所有的使用電器起到控制作用。并聯形式的電路當中各個用電器之間彼此都沒有干擾影響，而串聯在電路里的用電器之間是會相互產生影響的?！窘獯稹浚寰€板上，指示燈于開關閉合之際會發光，插孔能正常通電，這表明開關同時對燈泡以及插座起到控制作用，燈泡與插座間，存在兩種可能，一是串聯，二是并聯，倘若這兩者屬于并聯，那么開關應該處于干路之上；要是指示燈損壞了，在開關閉合的時候，插孔依然能夠正常通電，這就說明燈泡和插座之間是并聯狀態，開關連接在燈泡、插座以及火線之間，控制火線使用會更加安全，所以 A 選項是正確的；因此選擇：A。6.（2018福建B），小明針對養雞場去設計報警器電路，養雞場的前門裝有開關S1，養雞場的后門裝有開關S2，動物闖入的時候開關會自然而然地閉合，其要求是，只要有動物闖入到任意一處 。
30、有一格情況下，電鈴但凡響起警報，與之對應的是一個門，圖里符合設計需要的是（ ） 。A. B. C. D. 【解析】在串聯線路當中，各位開關彼此之間存在影響；于并聯線路當中，各位開關相互不存在影響。依據這事結合題目意思來剖析電路的連接形式。從題目意思可知的是，只要有動物闖入隨便一個門，電鈴接著就會響起報警，這表明這兒的這兩個開關該當是并聯，所以A符合題目意思作為答案?！敬鸢浮緼7.（2018濰坊）汽車轉向燈電路有著這樣的要求：當左轉彎的時候僅僅左轉向燈會亮，當右轉彎的時候僅僅右轉向燈會亮。不可以出現操作轉向開關時，左、右轉向燈一塊兒亮的狀況。以下設計最為合理的是（ ） 。A. B. C. D. 19【解析】依據生活常識曉得，汽車的每一側都分別有兩個轉向燈，總共是 4 個燈泡；從題目得知，左、右側的兩個燈泡必定能夠各自獨立。
31、工作時彼此互不干擾，就是說同一側的其中一個燈泡壞掉的時候，另外一個燈泡依舊能夠發光，因而每一側的兩個燈泡是采用并聯方式連接的，所以 AC 選項是錯誤的；又由于在操作這個過程當中，不可以出現左、右轉向燈同時發亮的狀況，所以電路里面僅僅能夠有一個控制開關，故而 B 選項是正確的，D 選項是錯誤的，所以選擇 B。【答案】B。8.（2018 吉林）請往圖里正確地連接電路圖?！窘馕觥繜襞葸B接方法：開關跟火線相連接，接著接入燈泡，之后連接零線，這樣在斷開開關的時候能夠切斷火線，接觸燈泡就不會引發觸電事故。既能夠對燈泡實施掌控的，同時還是更具備安全性情況的。兩孔插座所依從的接法是，至于左孔要去連接零線的那種電；而右孔的情況下則是應該連接火線才行。呈現出如同圖里面所示的那般狀況：9（2018青島）去設計出一個病床呼叫類型電路。提出相應要求：開關 S1 用來控制指示燈 L1 以及那個電鈴；當中開關 S2 是用于控制指示燈 L2 還有電鈴的性質。請在給出的示意圖里面進行連線，從而形成契合要求的完整電路圖形。【解析】兩個指示燈是以并聯方式連接起來的，開關用于控制對應病床的指示燈，兩個開關都具備控制電鈴的能力。依據此來剖析電路連接并繪制出電路。根據題目所給出的解答內容可以知道，S 1起到對指示燈 L1進行控制的作用，S 2起到對指示燈 L2進行控制的作用，這表明兩盞燈之間不存在相互影響的情況初中物理識別電路，也就是這兩盞燈處于并聯的連接狀態，而同時兩個開關都具備控制電鈴的功能，所以能夠得出電鈴是串聯在干路之上的，就如同所呈現的圖示那樣：
