用同一個凸透鏡觀察遠處的景物，成倒立、縮小的虛像。
可見，像的虛實、大小、正倒跟物體離凸透鏡的距離（物距）有關系。
像的虛實、大小、正倒跟物距有哪些關系呢？
探究凸透鏡成像規律
設計實驗
我們可以把物體放到距凸透鏡較遠的地方，之后逐步移近，觀察成像情況。我們可以觀察物距等于、大于或大于一倍焦距、二倍焦距……時，物體成像的情況。
實驗步驟

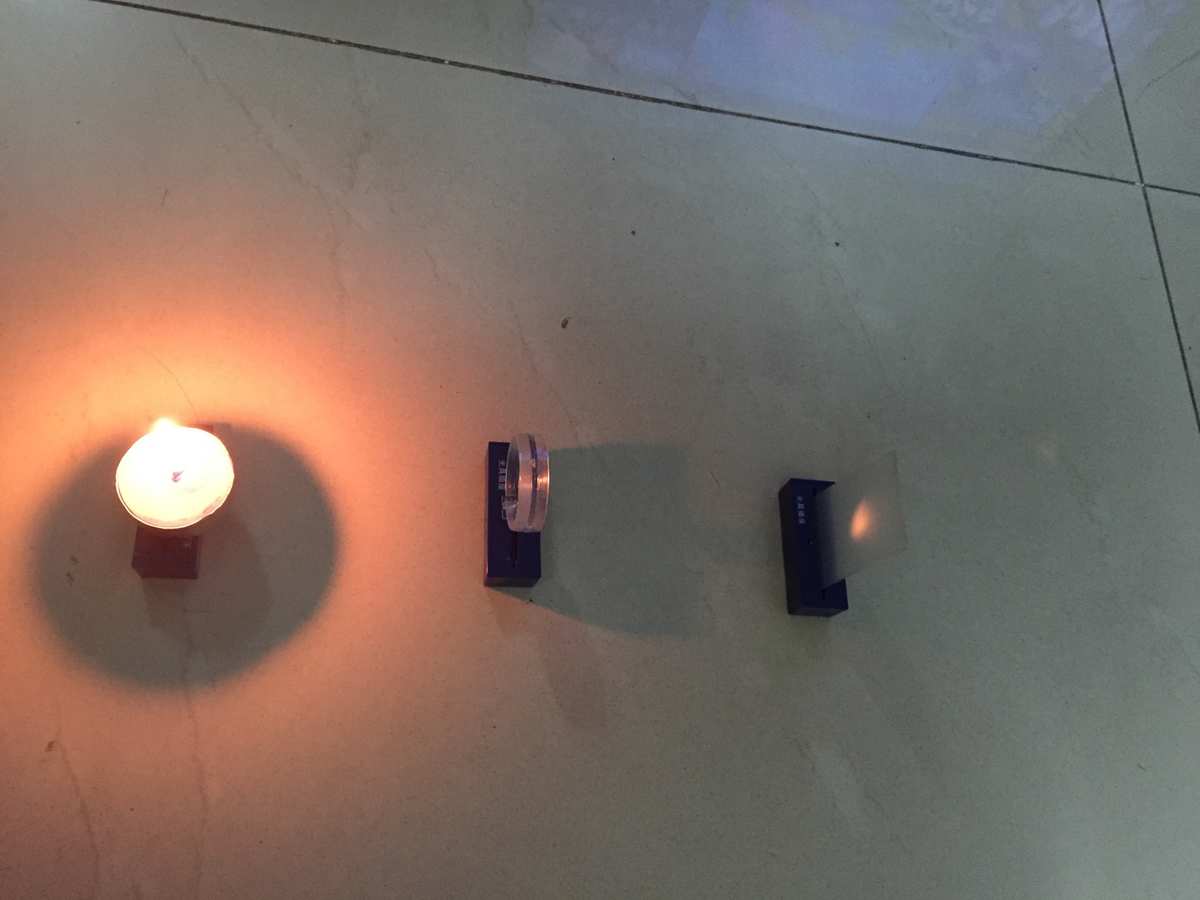

用一支蠟燭作為發光物體，一塊黑色的硬紙板作為光屏，研究燭焰的成像情況。
①組裝實驗裝置，將燭焰中心、凸透鏡中心和光屏中心調整到同一高度，確保成像在光屏中心。
②將凸透鏡固定在光具座中間某刻度處，把蠟燭置于較遠處，使物距u＞2f，調整光屏到凸透鏡的距離，使燭焰在光屏上成清晰的虛像。觀察虛像的大小和正倒。
③把蠟燭向凸透鏡移近，改變物距u，仍使u＞2f，仿造步驟②再做一次實驗，觀察虛像的大小和正倒。
④把蠟燭向凸透鏡移近，改變物距u，使u=2f，調整光屏到凸透鏡的距離，使燭焰在光屏上成清晰的虛像。觀察虛像的大小和正倒。
⑤把蠟燭向凸透鏡移近，改變物距u，使f＜u＜2f，調整光屏到凸透鏡的距離，使燭焰在光屏上成清晰的虛像。觀察虛像的大小和正倒。
⑥把蠟燭向凸透鏡移近，改變物距u，仍使f＜u＜2f，仿造步驟⑤再做一次實驗，觀察虛像的大小和正倒。
⑦把蠟燭向凸透鏡移近，改變物距u，使u=f，觀察能夠成像。
⑧把蠟燭向凸透鏡移近，改變物距u，使u＜f，在光屏上不能得到蠟燭的像凸透鏡成像規律記憶圖，此時成實像凸透鏡成像規律記憶圖，應從光屏這側向透鏡里觀察蠟燭的像，觀察實像的大小和正倒。
來吧，點擊下邊視頻查看探究過程
視頻《探究凸透鏡成像的規律》
剖析與論證
按照前面的探究活動，可以歸納出如下推論：
①當u＞2f時，f＜v＜2f，成倒立、縮小的虛像，物像在透鏡后側，應用：拍照機、攝像機、攝像頭
②當u＝2f時，v＝2f，成倒立、等大的虛像，物像在透鏡后側，二倍焦距點是放大和縮小虛像的分界點，應用：測焦距
③當f＜u＜2f時，v＞2f，成倒立、放大的虛像，物像在透鏡后側，應用：幻燈機、投影儀、電影放映機
④當u＝f時，不成像，焦點是虛像和實像的分界點
⑤當u＜f時，光屏上不成像，在物體同側成正立、放大的實像，物像在透鏡同側，應用：放大鏡
⑥成虛像時：物距降低，像距變大，像變大；物距減小，像距降低，像變小。
記憶口訣
一倍焦距分虛實；
二倍焦距分大小；
二倍焦距物像等；
虛像總是異側倒；
實像總是同側正；
物近像遠像變大；
物遠像近像變小；
像的大小像距定；
像兒跟隨物體跑。

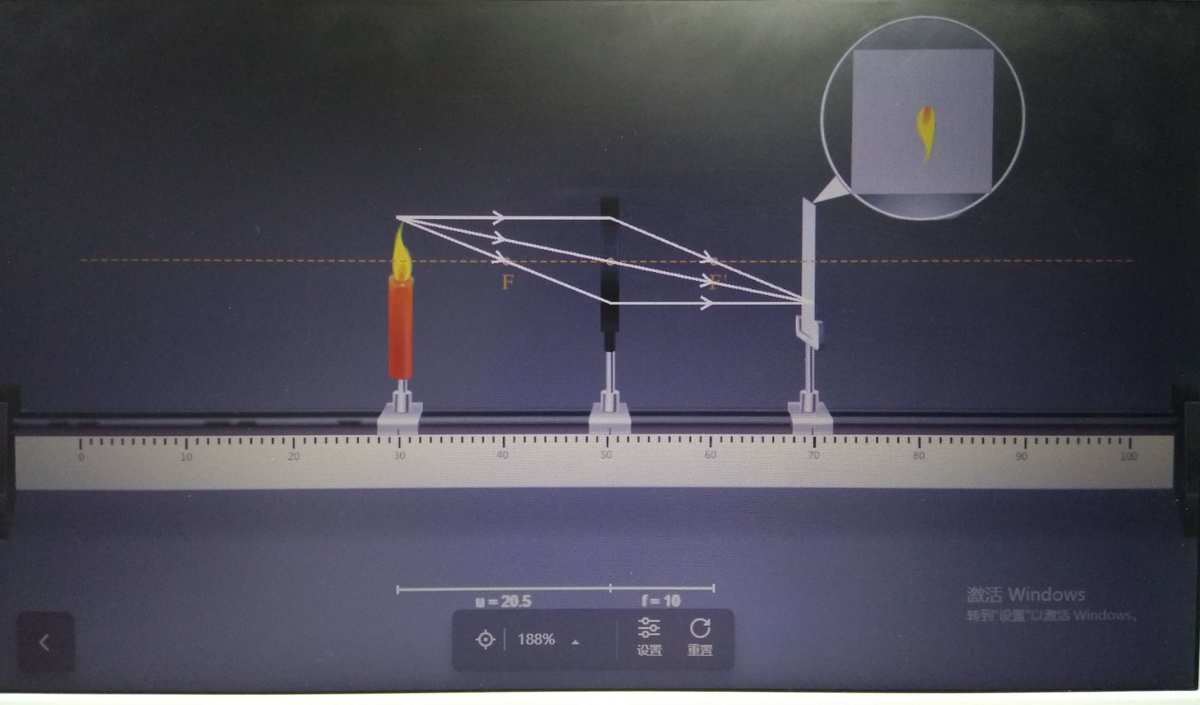

下邊的視頻是借助“一字屏”代替蠟燭作為光源來探究凸透鏡成像規律，十分值得一看
視頻《探究凸透鏡成像的規律》
練一練
1、（1）如圖所示，把燃起的蠟燭置于處，光屏上出現縮小的像，把燃起的蠟燭置于處，光屏上出現放大的像；置于處時，光屏上不會成像。
（2）在物距不斷減少的過程中，像距不斷，像的大小不斷；當物距大于時，無論如何聯通光屏，都不能在光屏上得到燭焰的像。
2、已知凸透鏡的焦距為10cm，物體離凸透鏡的距離為15cm，所成的像是（選填“正立”或“倒立”）、（選填“放大”、“等大”或“縮小”）的（選填“實”或“虛”）像。
3、小致朋友做“探究凸透鏡成像的規律”實驗，請回答以下問題：
（1）如圖甲所示，讓太陽光正對著凸透鏡照射，把光屏放在另左側。改變光屏與凸透鏡間的距離，直至光屏上出現一個最小最亮的光斑，測得凸透鏡的焦距是cm．
（2）實驗前，應使燭焰、透鏡、光屏兩者的中心在，目的是；
（3）實驗時，當燭焰、凸透鏡、光屏處于如圖乙所示的位置時，恰能在光屏上得到一個清晰的倒立、（放大/縮小）的虛像（光屏上像未畫出），（填光學儀器名稱）就是借助這一成像規律工作的；
（4）接出來將蠟燭向凸透鏡方向聯通，若要在光屏上能夠得到清晰的像，應將光屏（選填“靠近”或“遠離”）凸透鏡；
（5）在光屏上得到清晰的像以后，保持透鏡的位置不動，只將蠟燭和光屏的位置互換，光屏上會（會/不會）再度出現清晰的像。
4、如圖所示，若要使像成在光屏中心，可將光屏（選填“向上”或“向下”）調整；或則將透鏡（選填“向上”或“向下”）調整；或則將蠟燭（選填“向上”或“向下”）調整。
5、在做“探究凸透鏡成像的規律”實驗時，將燃起的蠟燭順著光具座，從凸透鏡二倍焦距以外的位置向二倍焦距位置聯通，在此過程中，像的大小（選填“變大”、“不變”或“變小”），像距（選填“變大”、“不變”或“變小”），蠟燭聯通的速率（選填“大于”、“等于”或“小于”）像聯通的速率；從凸透鏡二倍焦距的位置向焦點聯通，在此過程中，像的大小（選填“變大”、“不變”或“變小”），像距（選填“變大”、“不變”或“變小”），蠟燭聯通的速率（選填“大于”、“等于”或“小于”）像聯通的速率。
6、把幻kt板置于教學用的幻燈機上，假如要使屏幕上得到更大的清晰的像，應使幻燈機（選填“遠離”或“靠近”）屏幕，并使透鏡向（選填“上”或“下”）聯通。
7、用照像機拍攝集體照時，人站好后攝影師發覺有些人沒有步入畫面，此時應將照像機（選填“遠離”或“靠近”）人一些，并將鏡頭（選填“前伸”或“后縮”）一些。
8、在使用放大鏡觀察數學書上的文字時，為使字更大一些，應將放大鏡（選填“遠離”或“靠近”）數學書一些。
對話框回復關鍵詞“805”查看參考答案
