踐行者初中物理電學典題詳解第906題:
解析:(1)當調好R0的阻值，閉合開關S1、S2時:

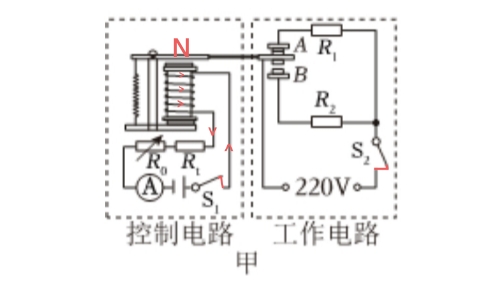

依據安培定則，將右手握住螺線管，使得四指指向螺線管里電流方向，那么大拇指所指的那一端便是螺線管的N極，從圖甲能夠知道，電流是從電磁鐵的上端流入，因而電磁鐵的上端是N極，下端是S極。
由圖乙能夠知道，Rt的阻值會隨著溫度t的升高而減小，并且，由于控制電路電源電壓U控保持不變，R0阻值已經設定好了，所以，依據I = U控 /(R0 + Rt)能夠得出，I會因為Rt變小而變大制度大全，所以呢，電磁鐵的磁性會因為I變大而增強。
(2)當R0=480Ω，t=30℃時:

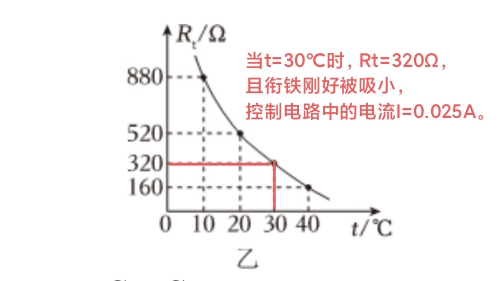

①由乙圖可知:
當t=30℃時，Rt=320Ω，
此刻銜鐵恰好被吸下高中物理電學實驗總結，依據題意可知，當銜鐵已然被吸下之際，于控制電路之中，通過電磁線圈的電流 I 要滿足 I≥25mA=0.025A，故而當銜鐵剛好被吸下之時，I=0.025A，進而 U 控=I(R0+Rt) 。
=0.025A×(480Ω+320Ω)=20V。
(3)由題意可知:
當電流I通過電磁鐵線圈，且該電流I大于或等于25mA的時候，銜鐵會被吸下去，銜鐵與觸點A會分開，之后會接通觸點B。
②當經過電磁鐵線圈的電流I小于或等于20毫安的時候 ，銜鐵被彈回去 ，和觸點B分離 ，接通觸點A 。

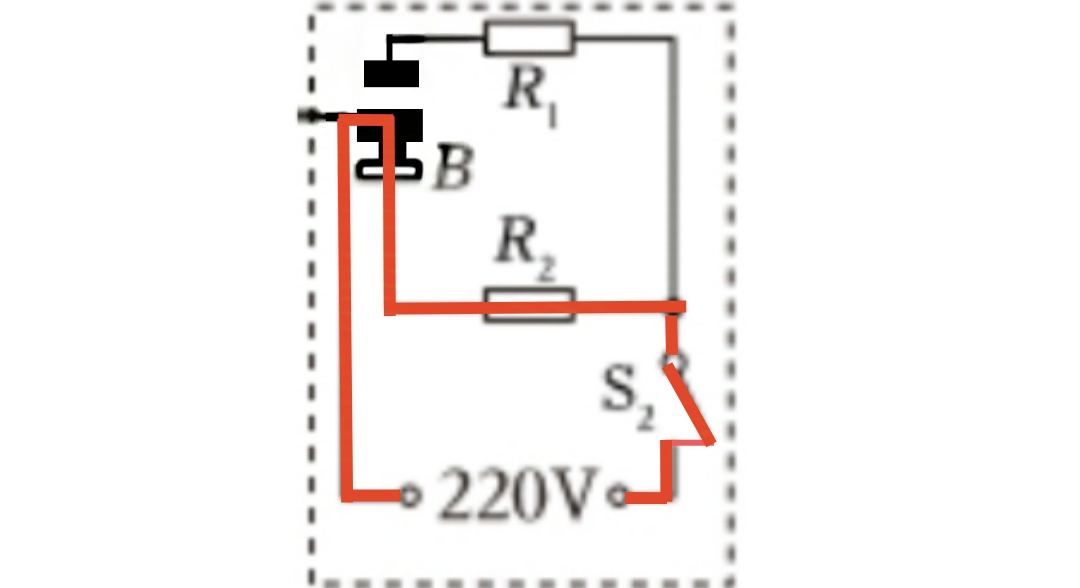

③從上面能夠知道，當銜鐵被向下吸動，跟觸點A分離，讓觸點B接通的時候，是低溫擋位了，在這個時候，R2接入到電路之中，并且依據題意可以知道，。
ⅰ100W≤P低≤200W，
ⅱ工作電路的電源電壓U=220V，
則:當P低min=100W時，
R2的最大值等于U的平方除以P的低最小值，U是220V，P低min是100W ，由此得出結果是484Ω。
當P低max=200W時，
，R2的最小值等于U的平方除以P的低限最大值 ，這里U為220V ，P低max是200W ，經計算結果是。
所以242Ω≤R2≤484Ω，
三，可供選擇的加熱電阻范圍如下，分別是二十歐姆、五十歐姆、二百歐姆以及三百歐姆，故而，此情形下，R2等于三百歐姆，符合相應題意要求。
綜上所述，答案是：（1）N高中物理電學實驗總結，電磁鐵的磁性得以增強；（2）20V；（3）3000 。
