這是一道，針對初學者而言，經常會做錯的題目。此題目屬于初中物理，關于電路實物圖連接方面。它看起來好像挺簡單，然而，實際上真正能夠做對的人，卻是少之又少！正因如此，它也就成為了一道，用于檢驗九年級學生，是不是學會了電路圖連接的，重要題型之一！

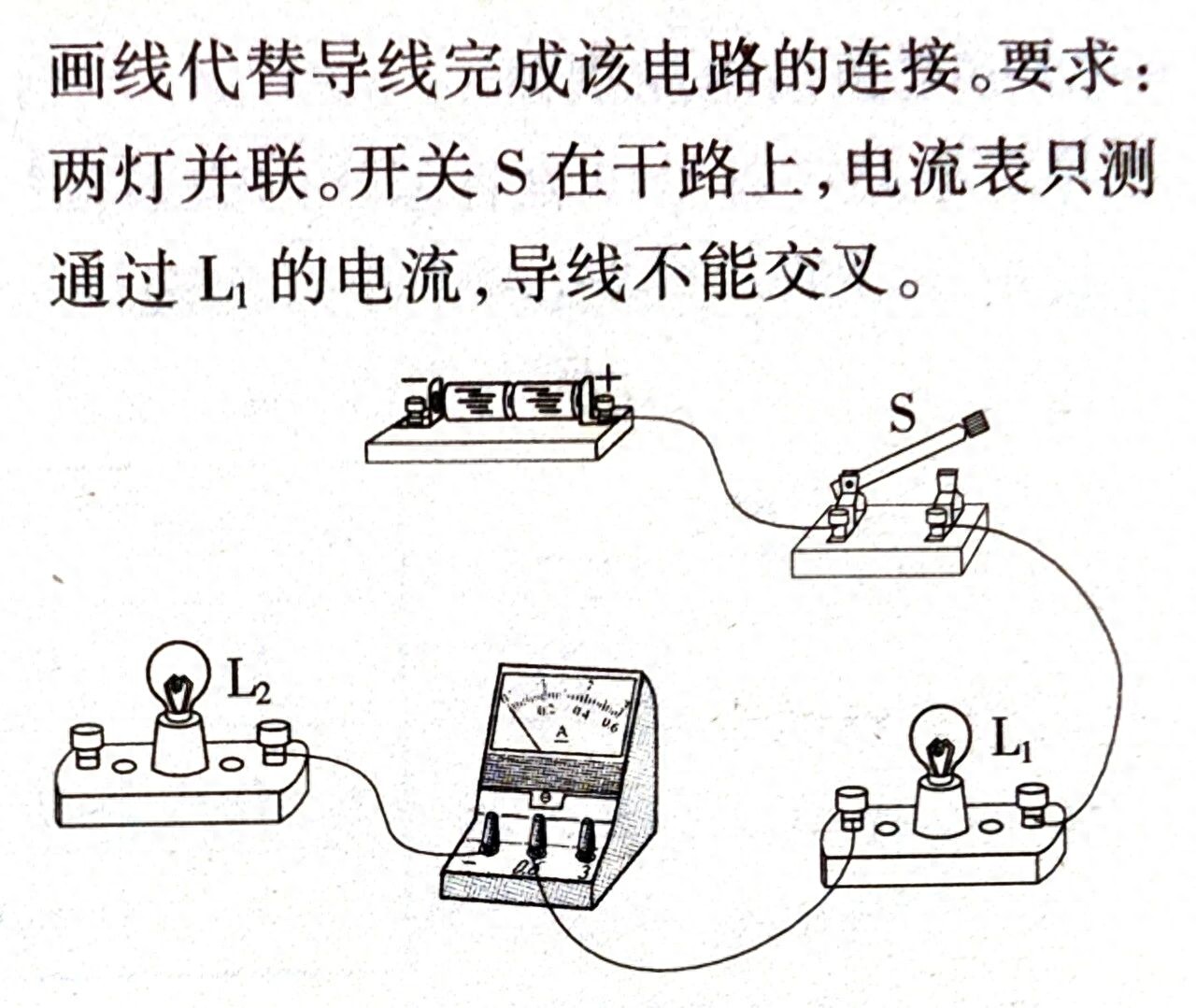

我們直接來看下面這道題：
乍一眼看上去，電路圖顯得頗為簡單，然而，在深入細致地研究完題目所指定的要求之后，出現錯誤頻次最高的答案竟然變成了如下的這兩張圖！

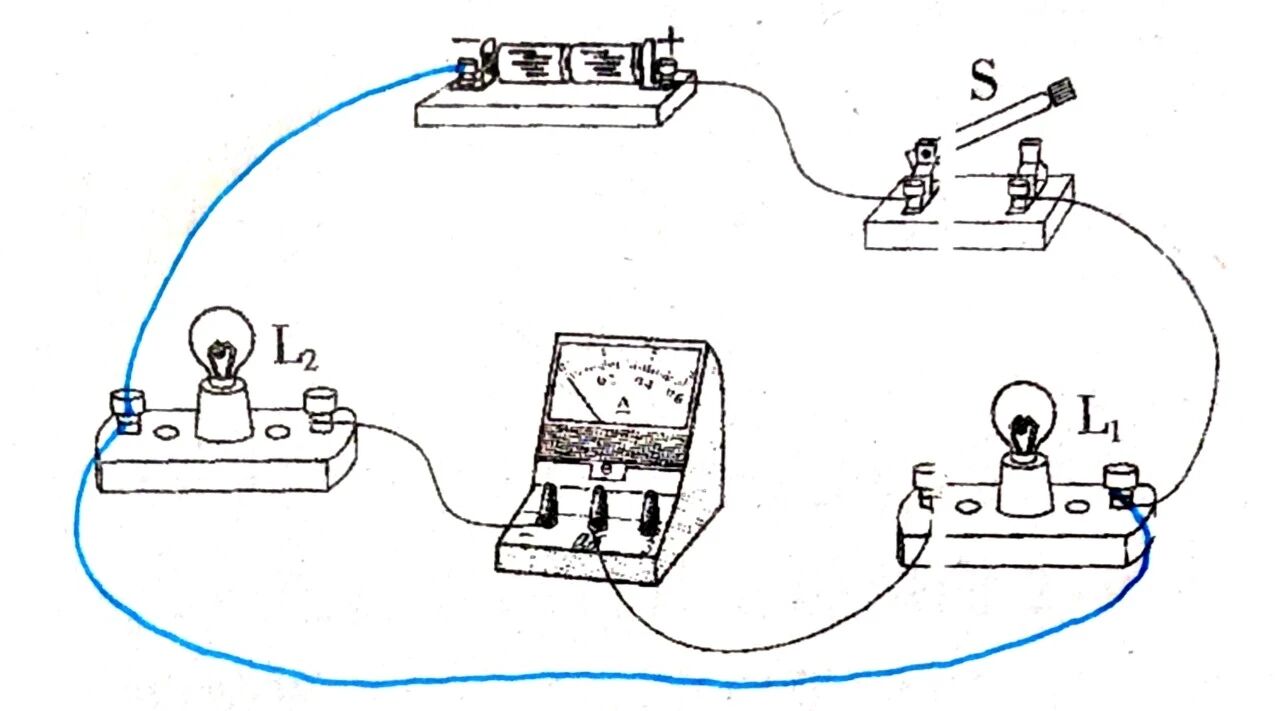

倘若就是這張圖，經我們審慎鉆研可發覺，周邊環繞的那一圈導線將兩只燈泡還有電流表都予以短路了，再細致瞧瞧，把電源竟也短路掉了！簡直徹頭徹尾不符合題目之意！

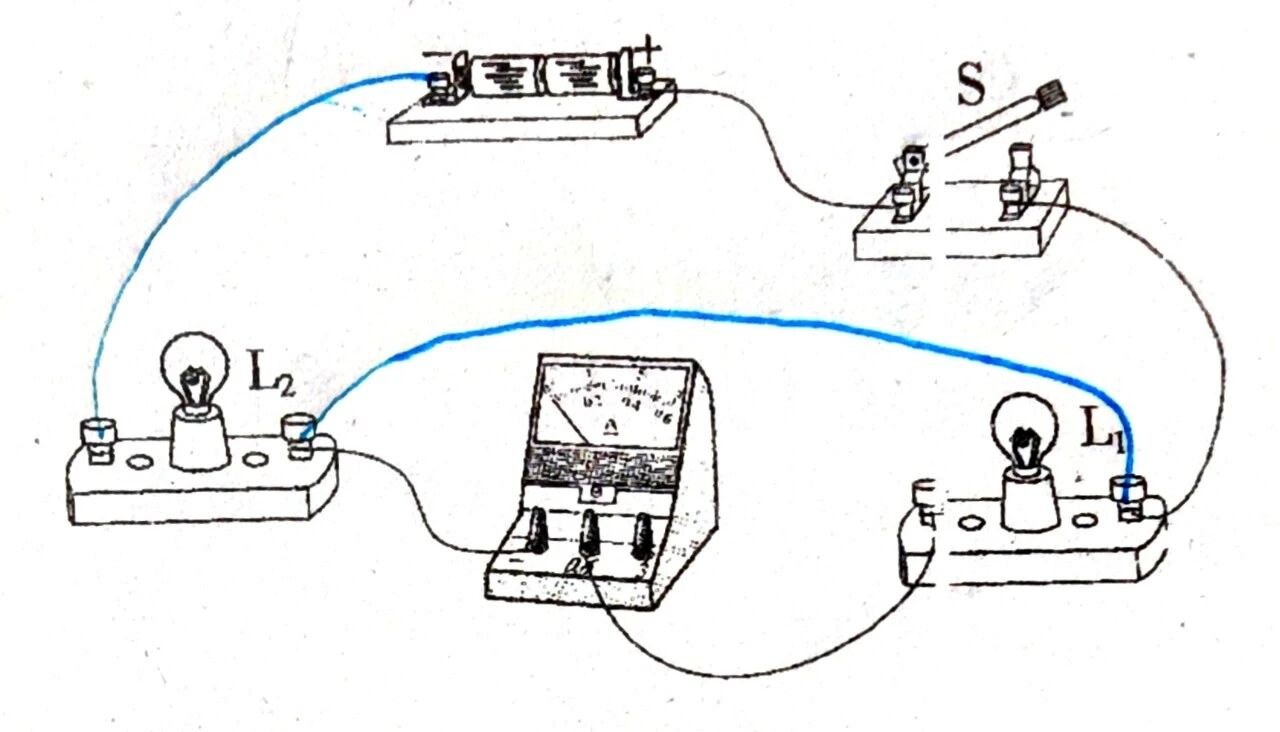

在那幅示意圖里頭，乍一瞧好像大概是正確無誤的，然而認真端詳后，中間的藍色導線將電流表以及右側的燈泡給弄成短路狀況了！
怎樣才能避免出現這種短路的錯誤呢？
有一個好方法，只需要兩步走，就會永遠不再出錯！
首要步驟：題目所給出的要求是兩個燈泡進行并聯起步網校，而在圖之中，兩個燈泡已經借助電流表連接到了一起，如此一來初中物理電路畫圖題，僅僅只需將兩個燈泡剩余的另外兩個接線柱相互連接，這樣便符合了并聯電路所規定的“首首相連，尾尾相連”的要求！
在第二步，題目規定電流表僅僅只測通過L1的電流，所以，二者應當處于一條支路上，這意味著二者兩端應當是一端為分點一端為合點。依據圖中顯示可以知道，L1的右邊是分點，電流表的左邊是合點。并且，分點必定經由一根導線和電源正極相連接，合點必定經由一根導線和電源負極相連接。

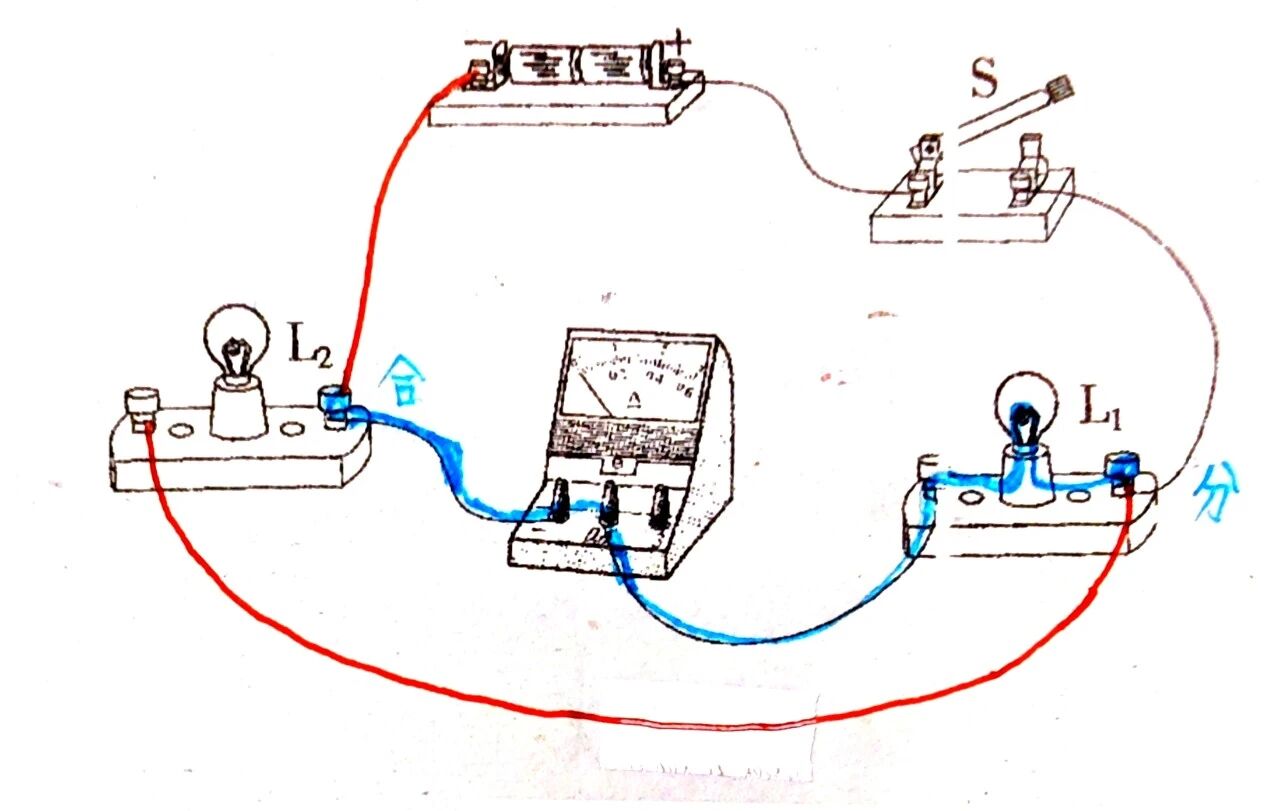

由此，正確的電路連接圖如下：

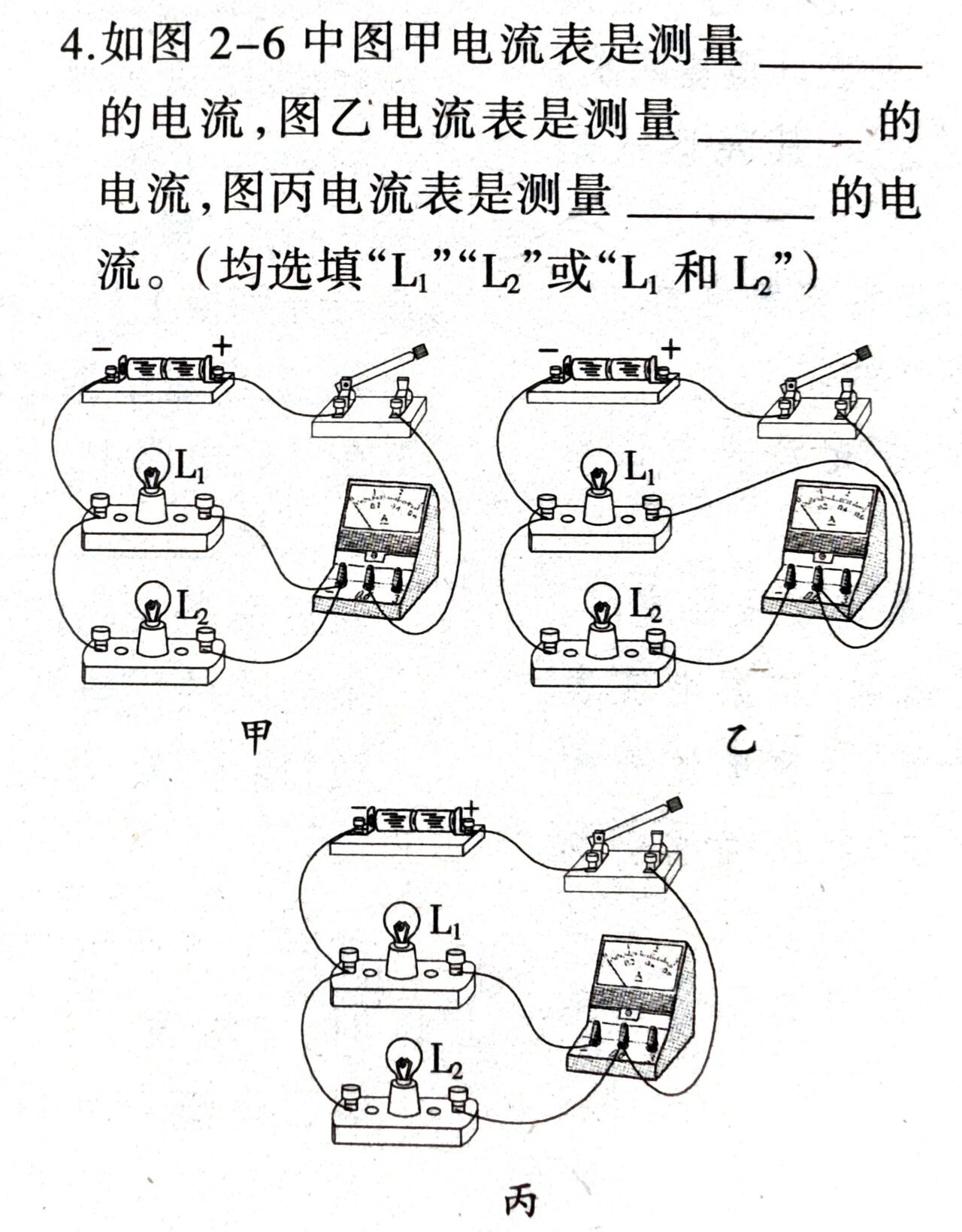

另外存在著一種題目，它屬于判斷電流表測量對象的類型，這種題目在實物圖里格外容易出現錯誤情況，特別是鑒于電流表的兩個接線柱靠得極為接近，再加之部分初中生沒有細致地去分析電流的路徑，所以才導致出錯，大家去嘗試做一下下面的這道題目，以此來考考自己吧。

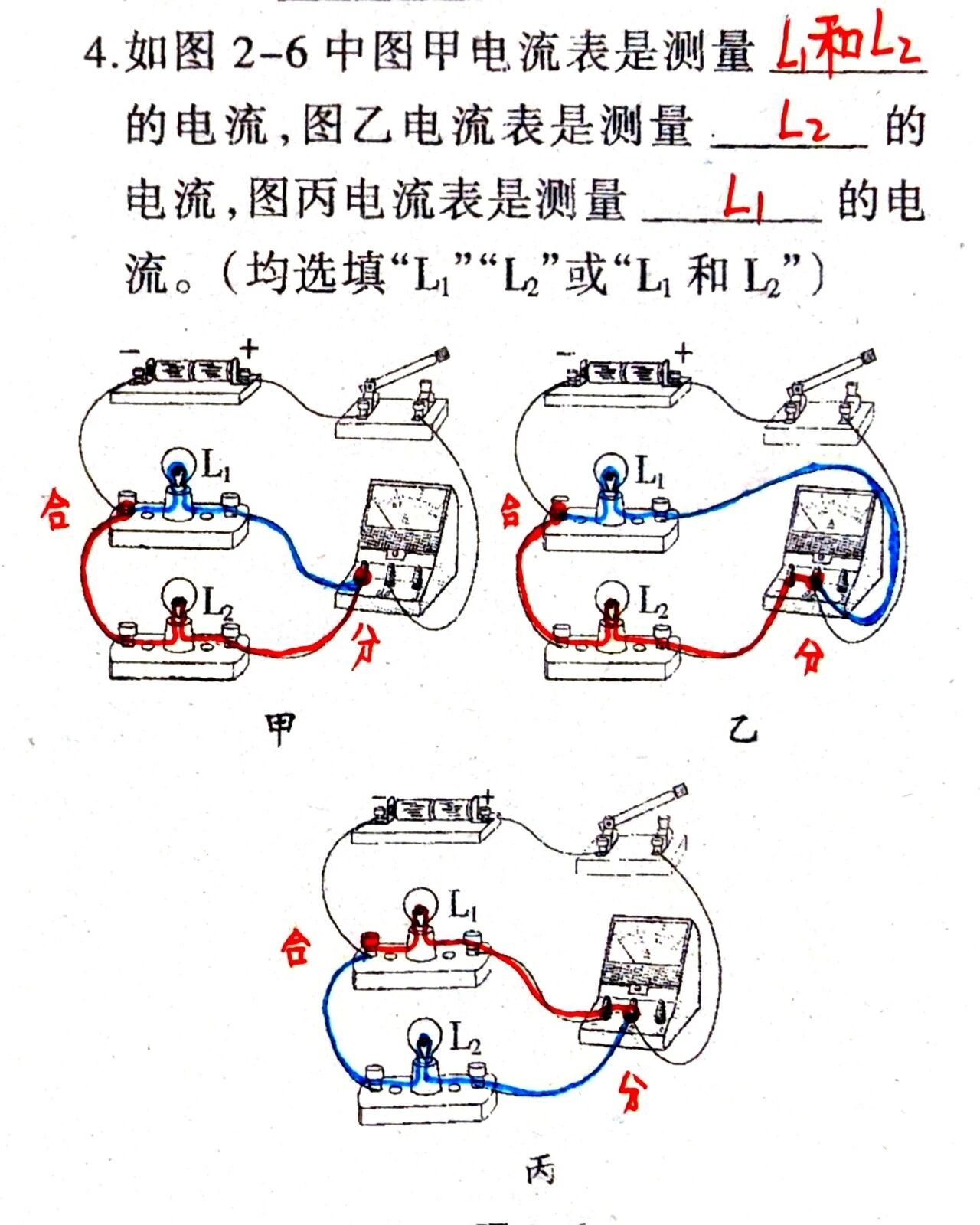

下面是本題的正確答案，對于此類題的解法而言，要找到電流的分點以及合點，搞清楚電流表處于哪條路徑上，倘若電流表處于干路，那么測的就是總電流，要是在支路，測的便是與之處于同一條支路上的用電器的電流！
經由上面的分析能夠發覺，解答這類題目是存在辦法的，只要把控好了方法，便能夠迅疾地將問題處理掉。
