每一次進行物理考試之后，總會有同學針對電路題懊惱著說，明明僅僅只差一步，然而卻因?yàn)榕袛噱e(cuò)串并聯的關系，從而導致整道題目都答錯了 ！實際上電路串并聯的判斷并不是難題，只要掌握正確的方法，便能夠快速實現突破 。下面這五個實用的方法，從基礎層面到進階階段，幫助你輕松地分辨清楚電路類型，更能夠借助錯題復盤，使得同類錯誤不再出現 。

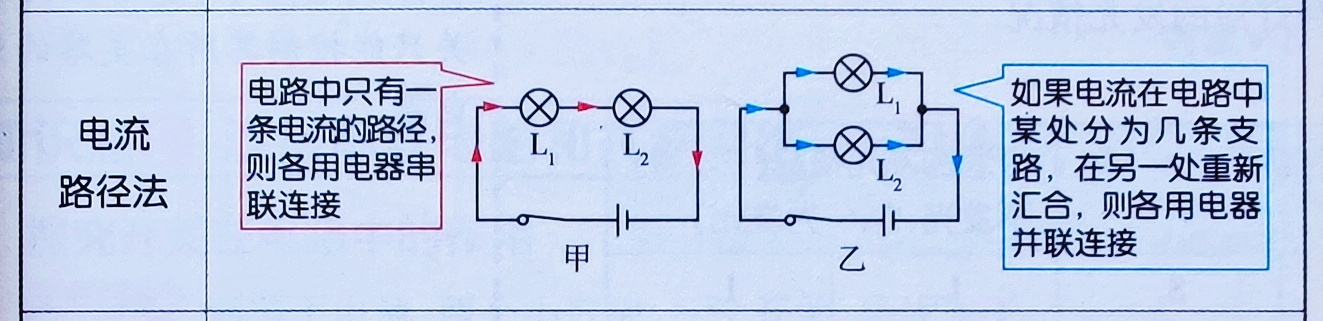

一、電流路徑法：從 “水流方向” 看電路走向
這乃是判定串并聯最為關鍵的方式，關鍵思路堪稱 “追查電流的流動線路”。操作流程劃分成三步：
第一步，要清晰明確電路之中的電源正負極，進而確定電流從正極起始出發、最終回到負極的這個全面總方向，。
第二步，順著導線去追蹤電流的路徑，查看路徑是不是會出現“分叉”，也就是電流是從一條導線分開變?yōu)閮蓷l或者多條，各自經過不一樣的用電器之后，又再次匯合成為一條導線 。
第三步，依據路徑特點來判斷，假定電流僅有“一條不存在分叉的路徑”，所有的用電器逐個接入此路徑，這便是串聯電路；要是電流存在“多條相互獨立的分叉路徑”，每條路徑上僅有一個或者一組用電器，這就是并聯電路。
比如說手電筒的電路，電流是從電池的正極開始出發的，接著依次經過開關，然后再經過燈泡，最后才回到負極，整個過程當中全程僅僅只有一條路徑，這屬于典型的串聯情況；而對于家庭電路而言，電流從火線出發以后，會分成好多條路徑，這些路徑分別經過客廳燈，還有臥室燈，以及插座等用電器，之后再通過零線匯合起來回到電源，所以說所有的家用電器都是并聯的。
二、開關控制法：看 “開關位置” 決定控制范圍
初中物理里，開關具有的控制作用和電路類型有著直接的關聯，借助這一特性能夠迅速判斷串并聯。其核心依據是，在串聯電路當中，不管開關連接在電路的哪一個位置，都能夠?qū)λ杏秒娖鞯耐〝嗥鸬娇刂谱饔谩６诓⒙?lián)電路里，開關被分成了“干路開關”以及“支路開關”，干路開關能操控整個電路的所有用電器，支路開關僅僅控制所在支路的用電器，不會對其他支路產生影響。
操作步驟分為三步：
第一步，辨認電路內部全部開關所在位置，分辨“開關跟用電器二者的連接關系”（究竟是串聯排于所有用電器之前，還是僅僅跟某單一個用電器串聯），。
第二步，假設去閉合乃至于斷開某一個開關，進而觀察被控制的用電器范圍：要是一個開關能夠控制所有用電器，并且開關位置不會對控制效果產生影響，那么這就是串聯電路；要是存在開關僅僅能夠控制某一個或者某一組用電器，而其他用電器不會受到影響，那么這就是并聯電路（此開關為支路開關）。
第三步之后，假如這個裝置存在多個開關，那么能夠借助 “把支路開關斷開，將干路開關閉合” 的方式進一步去驗證，在這種情形下，只有被斷開的支路所連接的用電器才不運轉，而其他的支路都處于正常的狀態，這樣就能夠確定它是并聯的了 。
比如教室用于照明的電路，位于門口處的總開關，它具備控制所有日光燈的功能，此為干路開關，而每張課桌旁邊設置的插座開關，僅僅能夠控制與之對應的插座，這屬于支路開關，因而日光燈與插座之間呈現出并聯的狀態；在簡易的串聯電路當中，不管開關是連接在電源正極的附近位置，還是處于兩個燈泡之間的位置，當閉合開關之后，兩個燈泡會同時發光，當斷開開關后，兩個燈泡又會同時熄滅，這充分體現了串聯電路開關所具有的“全局控制”這一特點。同學們常常會犯下的錯題之處在于，“錯誤地把并聯電路當中的干路開關當作具有串聯電路的那種特性”，舉例來說，當看到有一個開關實現對所有用電器的控制時物理概念總結初中物理，就不假思索地直接判定為串聯電路，卻忽略了“是不是存在著另外的開關僅僅控制部分用電器這種情況”，在進行復盤這個知識點的時候需要補充“對于包含多個開關的電路必須逐個進行測試以明確其控制范圍”這樣的思路。

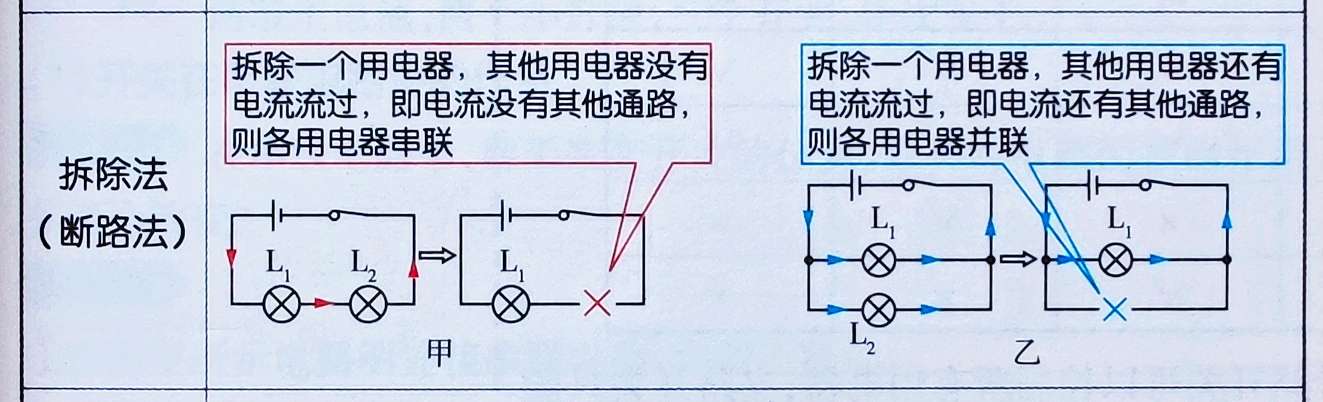

三、拆除法：用 “去用電器” 看相互影響
處于串聯電路里的用電器呈現出相互影響的狀況，處在并聯電路中的用電器展現出互不影響的情形，拆除法恰恰是借助這一特性得以實施，其操作步驟如下，操作步驟呈現下述情況：
首先，假定把電路里的某一個用電器給“拆除” 這樣做也就是斷開該用電器兩端的導線 進而讓它不再接入到電路之中 。
第二步，去觀察，電路里其他的用電器，是不是還能夠正常地工作，也就是，是不是有電流通過 。
第三步，要是拆除一個用電器之后，出現“所有其他用電器都沒辦法工作”這種情況，那就表明用電器之間是相互依賴的，這就是串聯；要是拆除一個用電器之間，發生“其他用電器仍舊能夠正常工作”這種狀況，那就說明用電器之間是獨立的，這就是并聯。
平常生活里頭，最為典型的實例便是節日小彩燈，要是其中有一盞燈壞掉了，這就好比是被拆除了一般，那么整串燈就都會滅掉，所以說這是串聯；再看家里邊的臺燈還有空調，當把臺燈關掉之后，空調依舊能夠正常去運行，這表明兩者是并聯的 。不少眾多同學于做實驗題之際，會錯誤地把“拆除之后電路呈現斷路狀態”當作串聯的獨一無二標準，然而卻遺漏忽略了“在并聯電路當中要是拆除的是干路用電器（像總開關這種），那么所有用電器都會停止工作”——這一個充當錯題的要點提示我們，在復盤之時需清晰明確“拆除的究竟是支路用電器還是干路用電器”，從而避免由于忽略電路結構進而致使判斷產生錯誤。
四、電表判斷法：利用電表 “特性” 輔助分析
電流表跟電壓表的特性不一樣，能經由電表的連接方式來輔助判別電路類型。首先要弄清楚電表特性，電流表就如同 “導線”，其電阻極小，能夠視作沒有電阻，電壓表如同 “開路”，電阻極大，可以看成沒有電流通過。
操作時需分兩步：
第一步，把電路里頭的電流表以及電壓表識別出來，把電流表用導線替換掉，把電壓表替換成開路，也就是把電壓表去掉物理概念總結初中物理，但是要保留住其兩端的導線，以此來簡化電路的結構 。
第二步，根據簡化后的電路，用 “電流路徑法” 判斷串并聯。
打個比方，在一個電路之中，有這樣的情況，電流表串聯在燈泡L1的線路上，隨后它又和燈泡L2處于并聯的關系，此時，用于測電壓的電壓表是并聯在電源的兩端位置。當對這個電路進行簡化之后，電流表就變成了導線，電壓表則被去掉了，電流從電源的正極出發，就此分成了兩條路徑:其中一條路徑是經過L1（還有導線），另一條路徑是經過L2，所以L1和L2呈現出并聯的狀態。同學常常會犯這樣的錯誤，那就是把電壓表當作導線來對待，進而致使對電路路徑產生誤判，比如說把電壓表所連接的導線看成是通路，錯誤地將串聯電路認作并聯電路，此類錯誤在錯題本當中需要記錄為“電表特性沒有正準確運用”，下一次進行分析的時候應該首先明確電表替換的規則。
五、工作狀態法：從 “實際使用場景” 反推電路
串聯與并聯的工作特點存在差異，能夠依據用電器的實際工作狀況反過來推斷。其核心依據在于，串聯電路具備所有用電器同步開展工作的特性，并且會同時停止工作，而且用電器兩端的工作條件，像是電壓起步網校，會受到其他用電器的影響；而并聯電路具有用電器能夠獨立進行控制的特點，每個用電器的工作狀態不會對其他用電器產生影響，并且都能夠獲取到電源的額定工作條件。
好比家庭里頭的插座，當插上電飯煲、再插上手機充電器之后，這兩者能夠分別進行開關操作，彼此之間不會產生影響，這就表明插座相互之間是并聯的狀態；而在簡易電路當中的兩個燈泡，要是有一個燈泡亮度變暗淡了，另一個燈泡也會跟著變得暗淡，這就說明這兩者是串聯的情況（因?yàn)殡娏魇窍嗤模坏┯幸粋€(gè)電阻發生變化，就會對另一個的實際功率造成影響）。有部分同學會錯誤地將“同時開關”當作串聯，就像樓道那里的聲控?zé)粢约肮饪責簦鼈冸m是同時亮滅的，然而兩者屬于串聯，這是需要同時滿足兩個條件才行的，對于這一案例，要在錯題當中注明“同時工作并不一定就是并聯，得結合是否能獨立控制來判斷”。其實呀，這種方法和第三種方法大致相同 。
從方法到錯題：讓每道錯題都成為提分點
當你掌握了這些方法之后，你會發覺電路判斷方面的錯題，大多是源自于“方法運用不夠熟練”或者“細節被忽視”：譬如說，在運用電流路徑法的時候，沒有察覺到隱藏著的分叉情況，在運用開關控制法的時候，疏忽了對支路開關的查看。在這個時候，對錯題展開研究就顯得格外關鍵了——并非是單純地抄寫題目，而是要在錯題的旁邊標記出“錯誤方法”以及“正確思路”：就好比“在本題中，錯誤地把并聯電路的干路開關當作串聯的特征了，正確的做法是去檢查是不是存在僅僅控制部分用電器的開關”。經過復盤，等到下次碰到同類題目的時候，就能夠迅速地避開陷阱。
掌握電路串并聯，這可是初中物理學習必備基礎要點，而此基礎更是后續學習歐姆定律以及電功的關鍵所在。牢記這些方法，并且結合錯題進行復盤，這樣做不僅能夠清晰地分辨出電路類型，而且更能夠逐步養成 “精準分析、規避錯誤” 這種思維習慣，要知道物理成績得以提升，向來都是依靠方法與復盤二者結合起來達成的 。
